3D-принтер и его части

3D-принтер создаёт объёмные предметы по цифровой модели. В распространённом FDM-принтере пластиковая нить плавится и укладывается тонкими слоями.

Первый слайд: 3D-принтер и его частиСмотреть слайды

Готовая презентация

5 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Каркас и движениеСлайд 3Как пластик становится слоемСлайд 5От модели к готовому предмету

Слайды и пояснения

Показать план

План презентации

  1. 3D-принтер и его части
  2. Каркас и движение
  3. Как пластик становится слоем
  4. Что управляет печатью
  5. От модели к готовому предмету

1. 3D-принтер и его части

3D-принтер создаёт объёмные предметы по цифровой модели. В распространённом FDM-принтере пластиковая нить плавится и укладывается тонкими слоями.

Подсказка для выступления

Начни с вопроса: чем такой принтер отличается от обычного? Он не наносит изображение на лист, а формирует объёмный предмет слой за слоем.

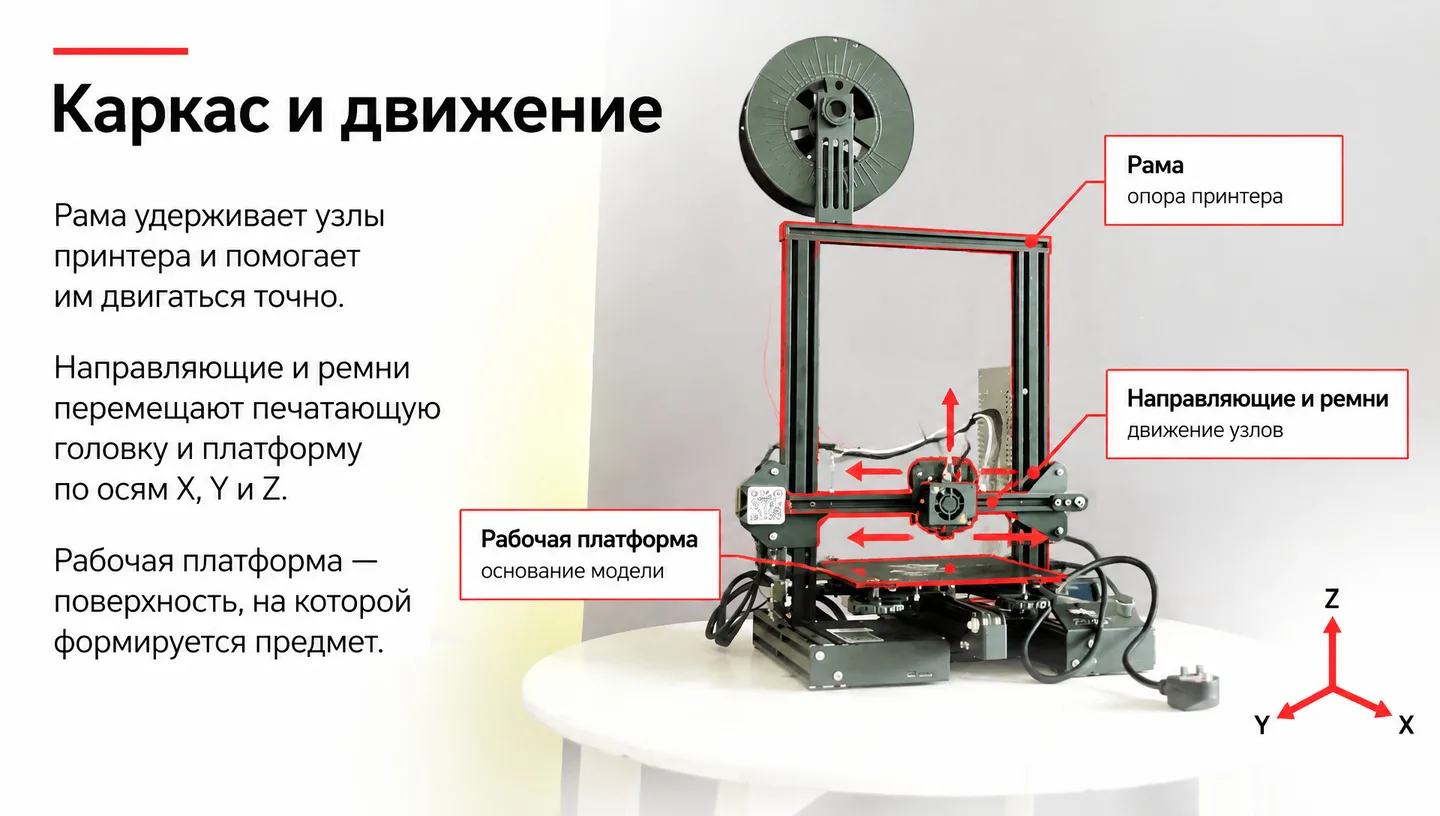

2. Каркас и движение

Каркас и движение

Рама удерживает узлы принтера и помогает им двигаться точно. Направляющие и ремни перемещают печатающую головку и платформу по осям X, Y и Z. Рабочая платформа — поверхность, на которой формируется предмет. Рама — опора принтера Направляющие и ремни — движение узлов Рабочая платформа — основание модели

Подсказка для выступления

Объясни, что конкретное расположение частей зависит от модели. Здесь важно показать не внешний вид каждой детали, а её роль в общей системе.

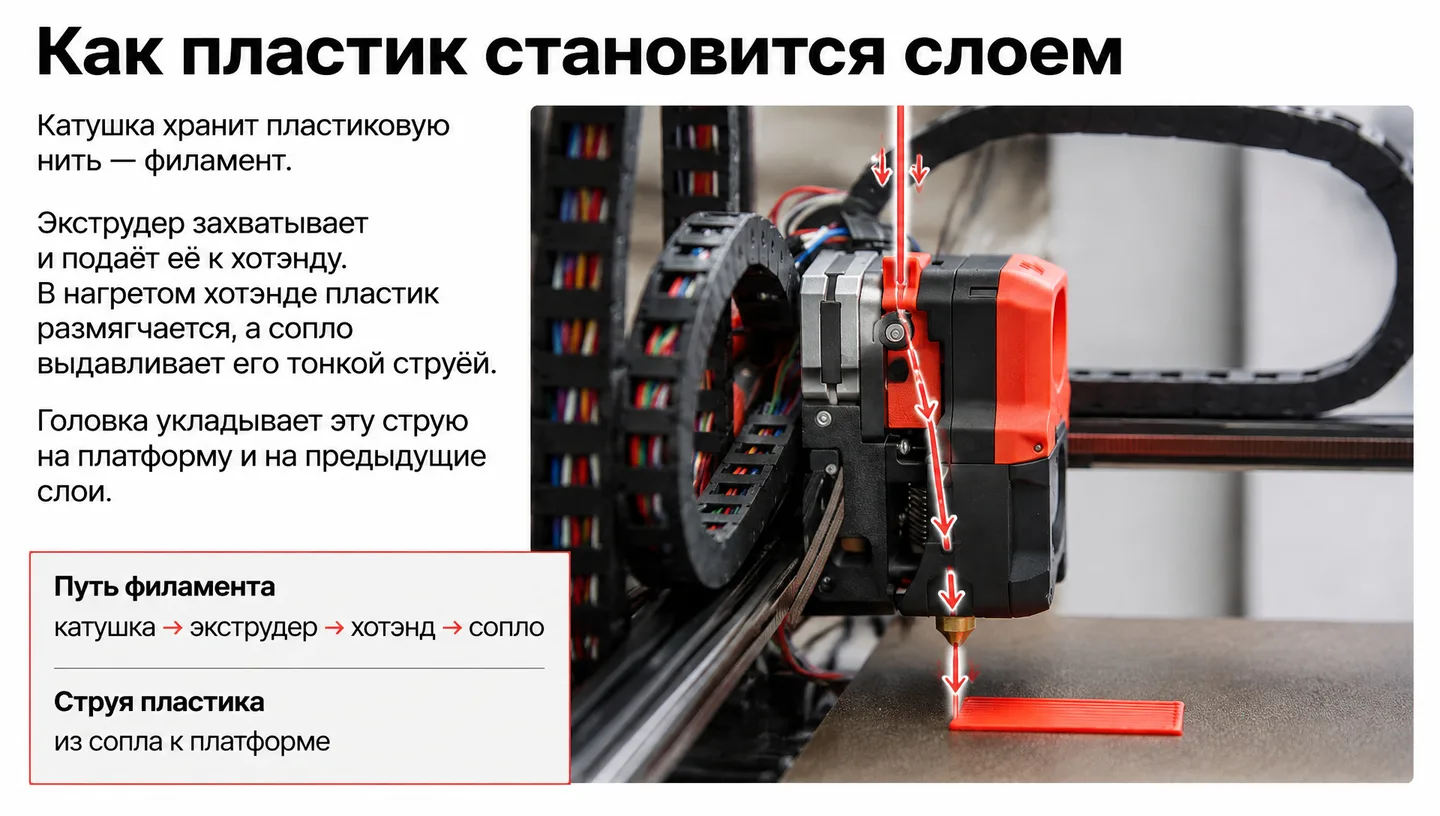

3. Как пластик становится слоем

Как пластик становится слоем

Катушка хранит пластиковую нить — филамент. Экструдер захватывает и подаёт её к хотэнду. В нагретом хотэнде пластик размягчается, а сопло выдавливает его тонкой струёй. Головка укладывает эту струю на платформу и на предыдущие слои. Путь филамента — катушка → экструдер → хотэнд → сопло Струя пластика — из сопла к платформе

Подсказка для выступления

Проследи путь материала: катушка — подающий механизм — хотэнд — сопло. Подчеркни, что экструдер может быть устроен по-разному, но его задача — подавать нить к нагревателю.

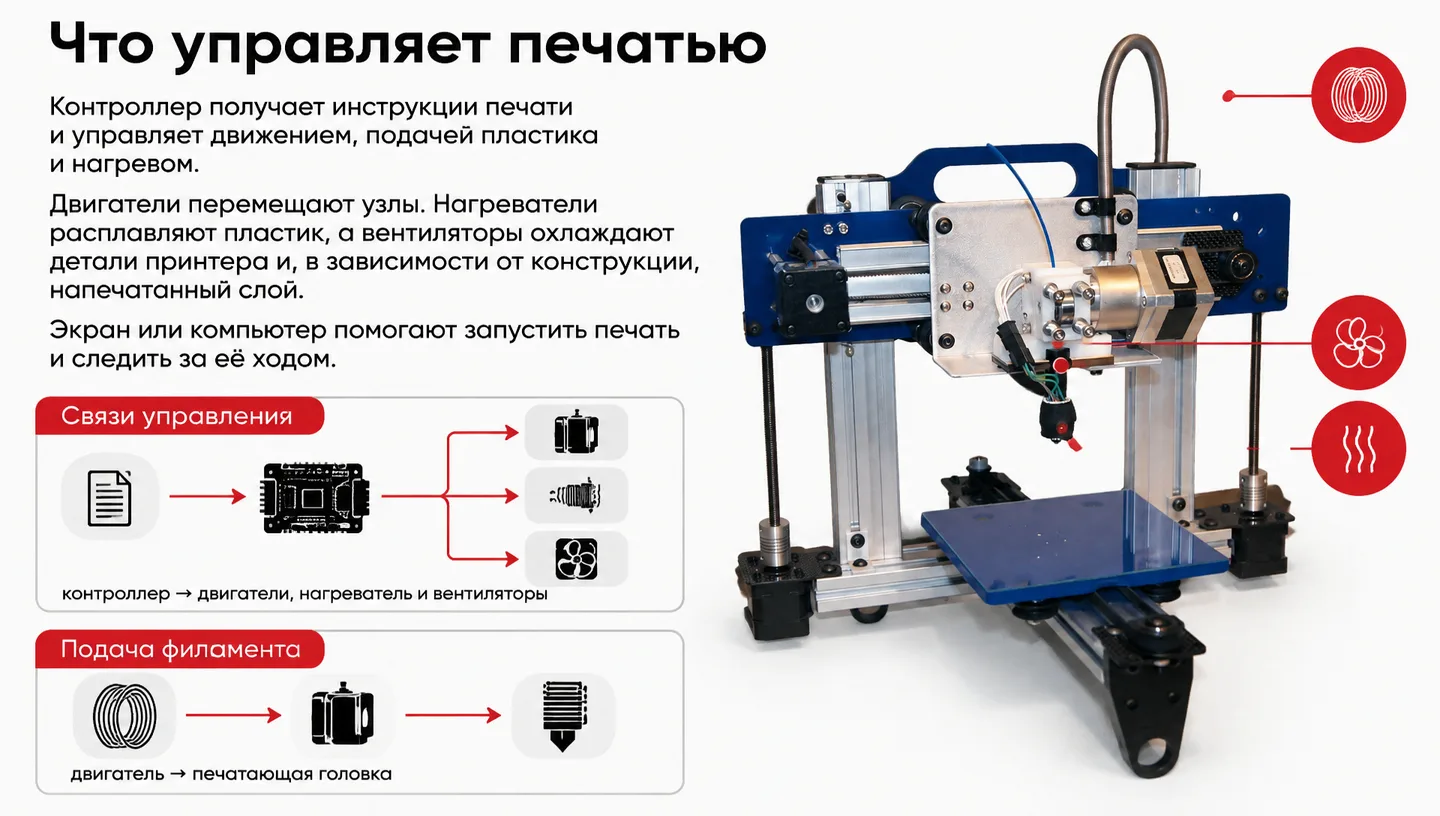

4. Что управляет печатью

Что управляет печатью

Контроллер получает инструкции печати и управляет движением, подачей пластика и нагревом. Двигатели перемещают узлы. Нагреватели расплавляют пластик, а вентиляторы охлаждают детали принтера и, в зависимости от конструкции, напечатанный слой. Экран или компьютер помогают запустить печать и следить за её ходом. Связи управления — контроллер → двигатели, нагреватель и вентиляторы Подача филамента — двигатель → печатающая головка

Подсказка для выступления

Покажи работу контроллера как связь между моделью и движением узлов. Температура и скорость подбираются для материала и принтера; не представляй их одинаковыми для всех устройств.

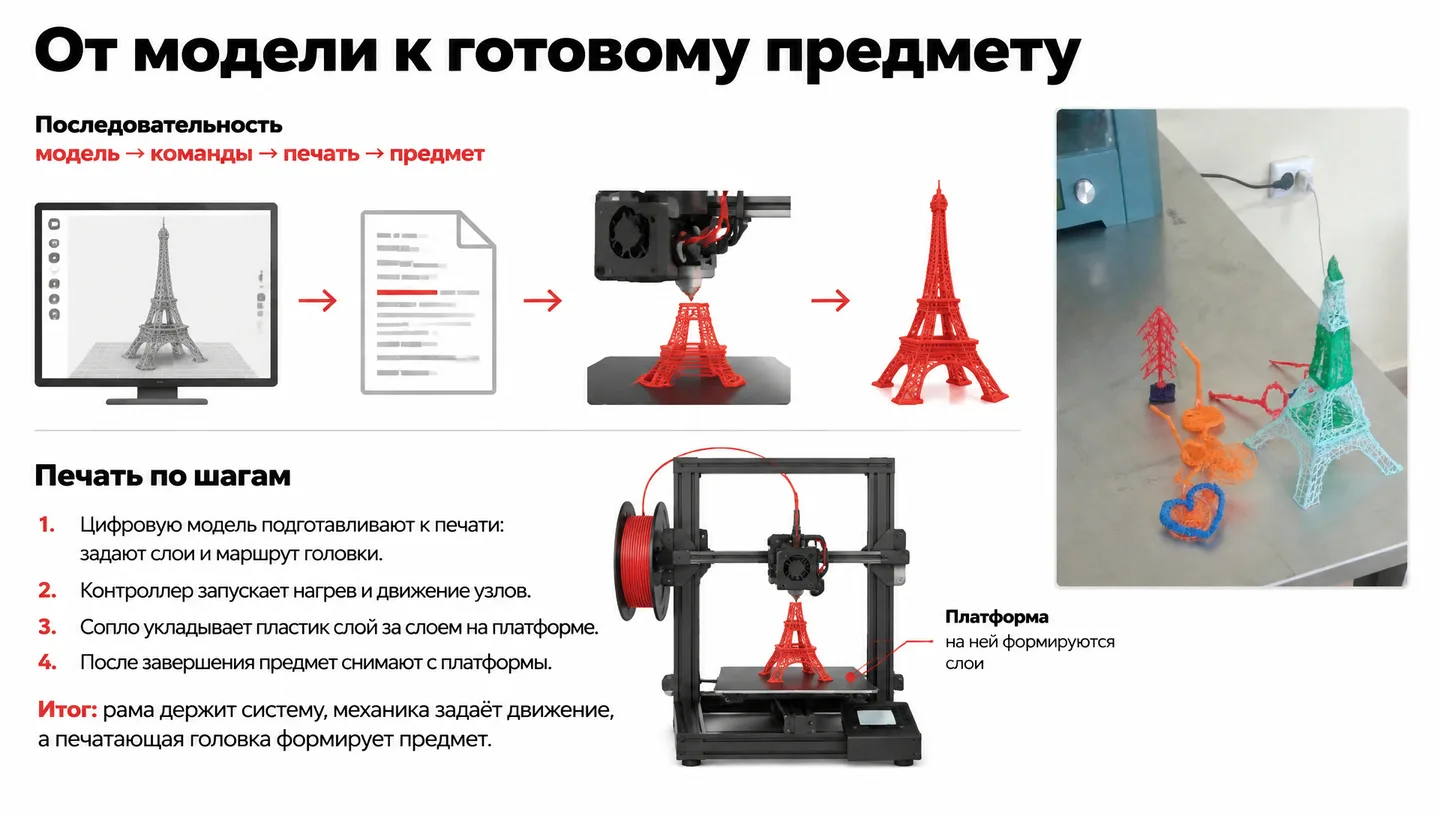

5. От модели к готовому предмету

От модели к готовому предмету

Печать по шагам 1. Цифровую модель подготавливают к печати: задают слои и маршрут головки. 2. Контроллер запускает нагрев и движение узлов. 3. Сопло укладывает пластик слой за слоем на платформе. 4. После завершения предмет снимают с платформы. Итог: рама держит систему, механика задаёт движение, а печатающая головка формирует предмет. Последовательность — модель → команды → печать → предмет Платформа — на ней формируются слои

Подсказка для выступления

Заверши последовательностью действий. Напомни, что принтеры отличаются конструкцией: например, платформа у одних моделей движется, а у других остаётся неподвижной.
