Vintlar va vintli birikmalar

Vintli birikma rezba yordamida hosil qilinadi. Vint detalning rezbali teshigiga burab kiritiladi; kallak yoki shayba siqish kuchini uzatadi. Ishlash ketma-ketligi: 1. detallar teshiklari moslashtiriladi; 2. vint rezbali teshikka kiritiladi; 3. burash momenti detallarni siqadi. Chizmada ko‘rsatiladi: vint kallagi, sterjen, rezbali qism va biriktirilayotgan detallar. Vint kallagi Rezbali teshik Siqish kuchi — F

Первый слайд: Vintlar va vintli birikmalarСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Truba birikmalariСлайд 3FitinglarСлайд 6Chizma bo‘yicha xulosa

Слайды и пояснения

Показать план

План презентации

  1. Vintlar va vintli birikmalar
  2. Truba birikmalari
  3. Fitinglar
  4. Shponkali birikmalar
  5. Shpilkali va shtiftli birikmalar
  6. Chizma bo‘yicha xulosa

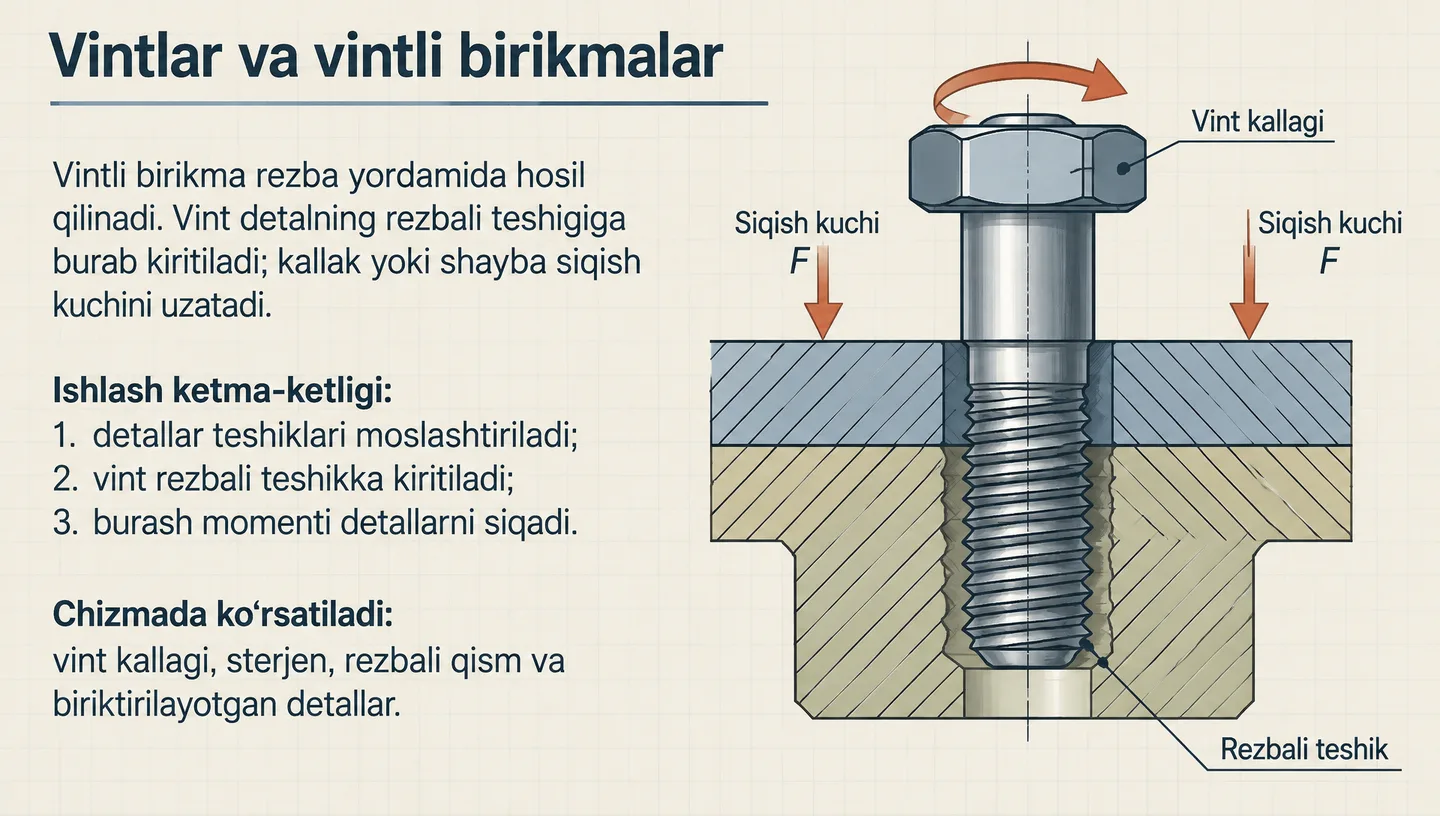

1. Vintlar va vintli birikmalar

Vintli birikma rezba yordamida hosil qilinadi. Vint detalning rezbali teshigiga burab kiritiladi; kallak yoki shayba siqish kuchini uzatadi. Ishlash ketma-ketligi: 1. detallar teshiklari moslashtiriladi; 2. vint rezbali teshikka kiritiladi; 3. burash momenti detallarni siqadi. Chizmada ko‘rsatiladi: vint kallagi, sterjen, rezbali qism va biriktirilayotgan detallar. Vint kallagi Rezbali teshik Siqish kuchi — F

Подсказка для выступления

Vintning rezbali teshikka burab kiritilishini tushuntiring. Vint kallagi va siqilayotgan detallar orasidagi kuch yo‘nalishini ko‘rsating. Chizmada rezba tasvirining shartli ekanini eslatish mumkin.

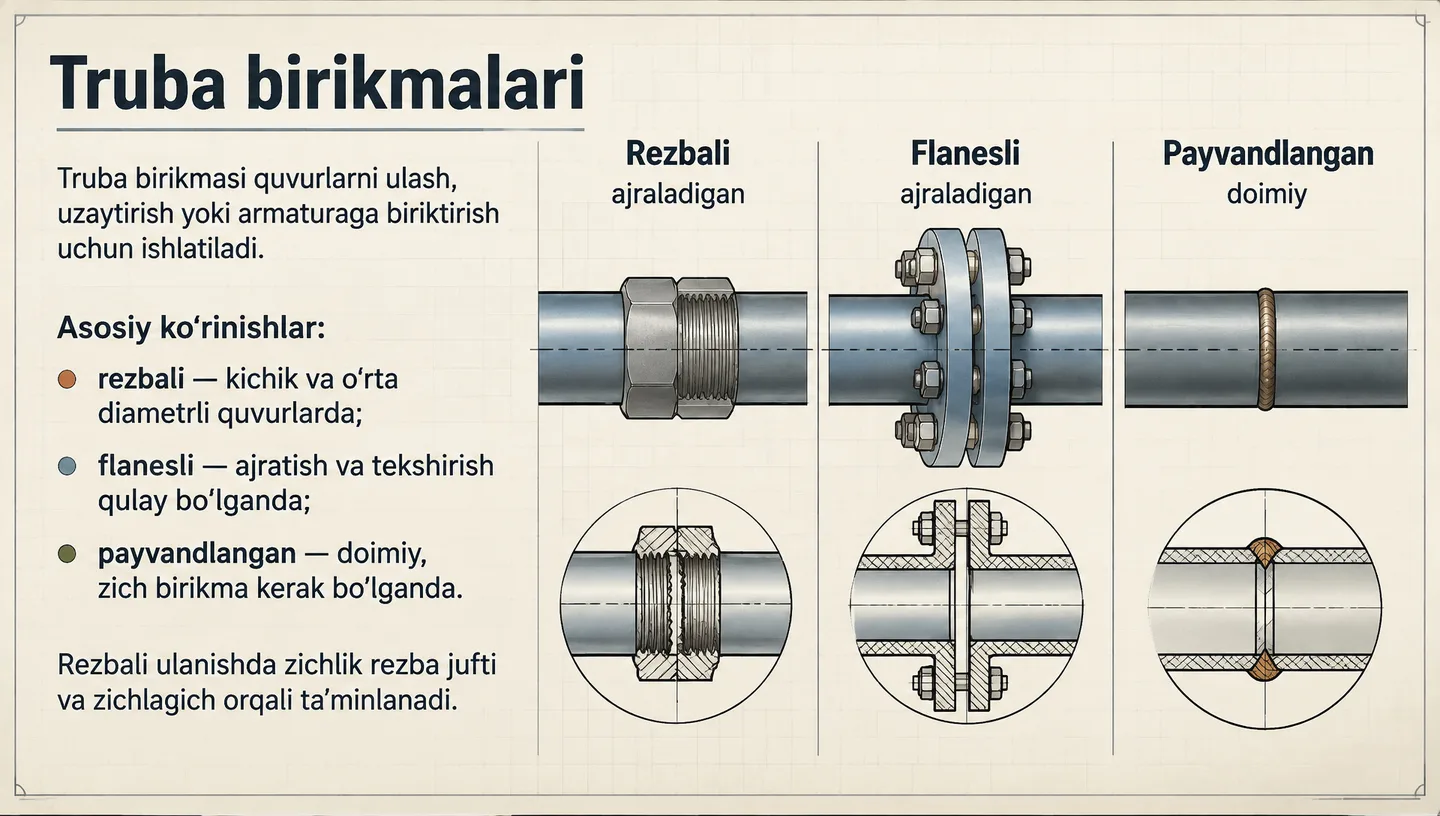

2. Truba birikmalari

Truba birikmalari

Truba birikmasi quvurlarni ulash, uzaytirish yoki armaturaga biriktirish uchun ishlatiladi. Asosiy ko‘rinishlar: • rezbali — kichik va o‘rta diametrli quvurlarda; • flanesli — ajratish va tekshirish qulay bo‘lganda; • payvandlangan — doimiy, zich birikma kerak bo‘lganda. Rezbali ulanishda zichlik rezba jufti va zichlagich orqali ta’minlanadi. Rezbali — ajraladigan Flanesli — ajraladigan Payvandlangan — doimiy

Подсказка для выступления

Truba birikmalarini qo‘llanish sharoitiga ko‘ra solishtiring. Rezbali ulanishda zichlagichning vazifasi — muhit chiqib ketishini kamaytirish — ekanini ayting.

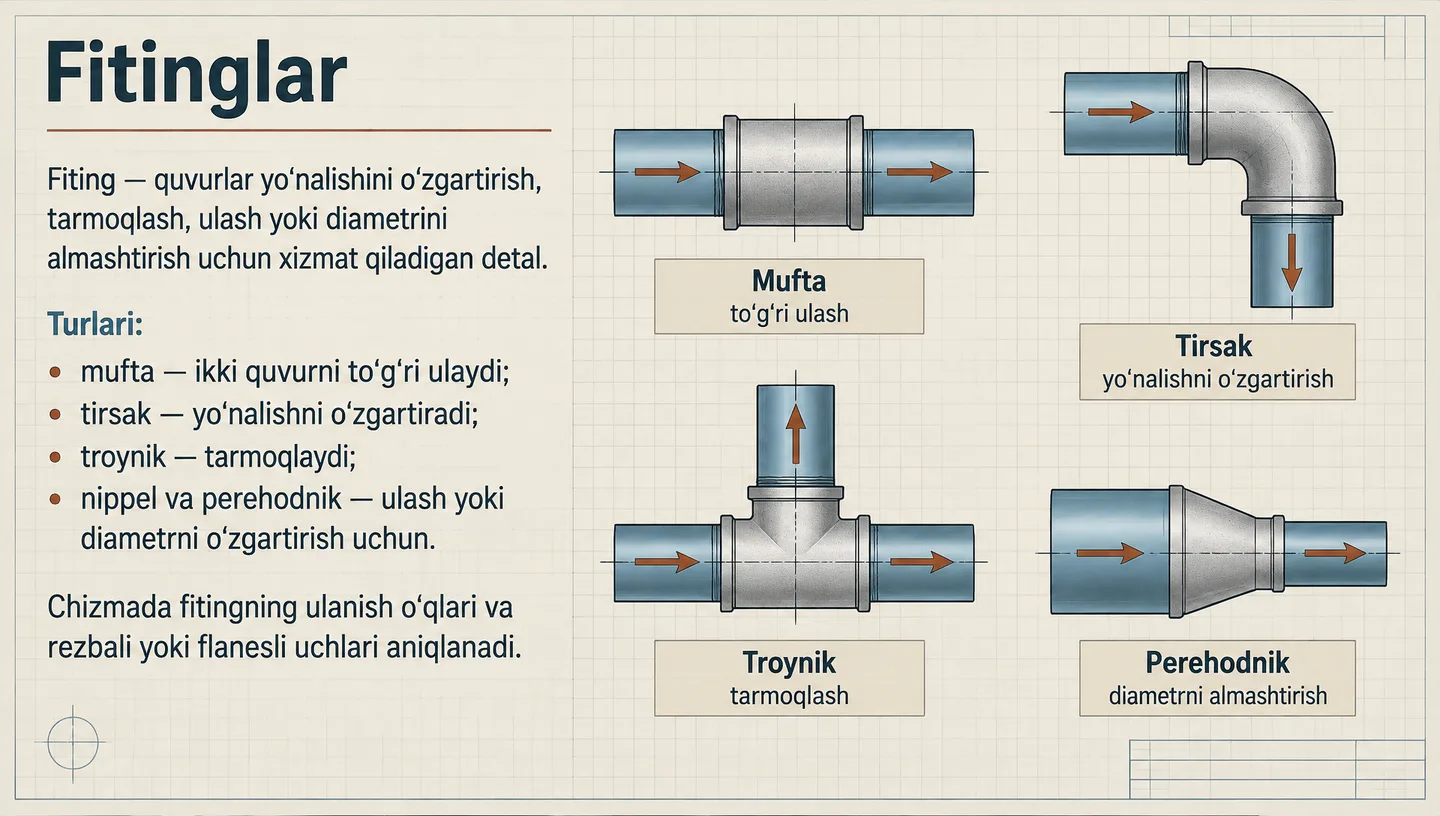

3. Fitinglar

Fitinglar

Fiting — quvurlar yo‘nalishini o‘zgartirish, tarmoqlash, ulash yoki diametrini almashtirish uchun xizmat qiladigan detal. Turlari: • mufta — ikki quvurni to‘g‘ri ulaydi; • tirsak — yo‘nalishni o‘zgartiradi; • troynik — tarmoqlaydi; • nippel va perehodnik — ulash yoki diametrni o‘zgartirish uchun. Chizmada fitingning ulanish o‘qlari va rezbali yoki flanesli uchlari aniqlanadi. Mufta — to‘g‘ri ulash Tirsak — yo‘nalishni o‘zgartirish Troynik — tarmoqlash Perehodnik — diametrni almashtirish

Подсказка для выступления

Fiting shakli uning vazifasini belgilashini tushuntiring. Talabalardan qaysi fiting quvur yo‘nalishini o‘zgartirishi va qaysi biri tarmoqlashi haqida javob oling.

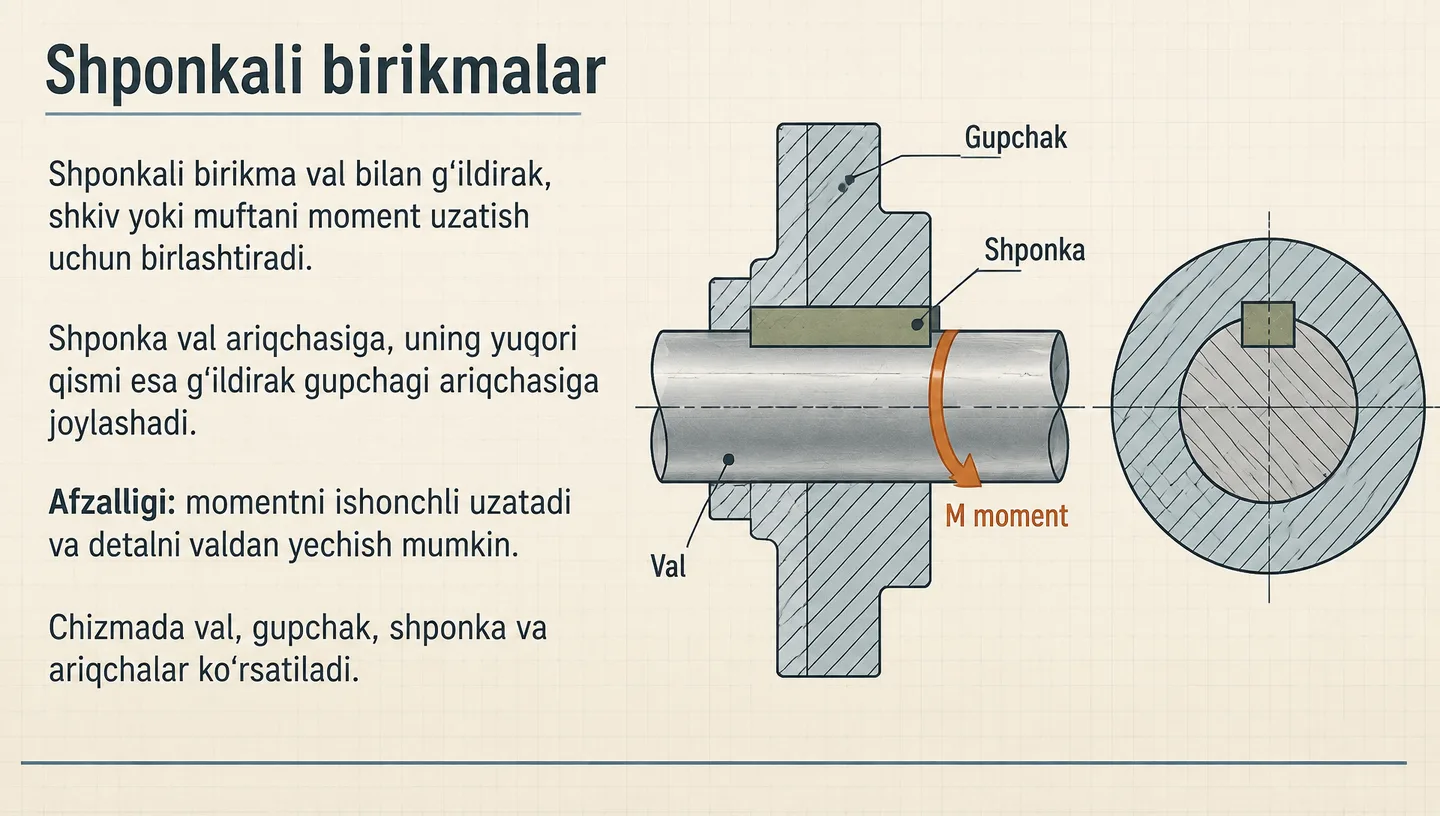

4. Shponkali birikmalar

Shponkali birikmalar

Shponkali birikma val bilan g‘ildirak, shkiv yoki muftani moment uzatish uchun birlashtiradi. Shponka val ariqchasiga, uning yuqori qismi esa g‘ildirak gupchagi ariqchasiga joylashadi. Afzalligi: momentni ishonchli uzatadi va detalni valdan yechish mumkin. Chizmada val, gupchak, shponka va ariqchalar ko‘rsatiladi. Val Shponka — M moment Gupchak

Подсказка для выступления

Shponkaning val va gupchakdagi ariqchalarga joylashishini ko‘rsating. Uning asosiy vazifasi — aylantiruvchi momentni valdan gupchakka uzatish — ekanini ta’kidlang.

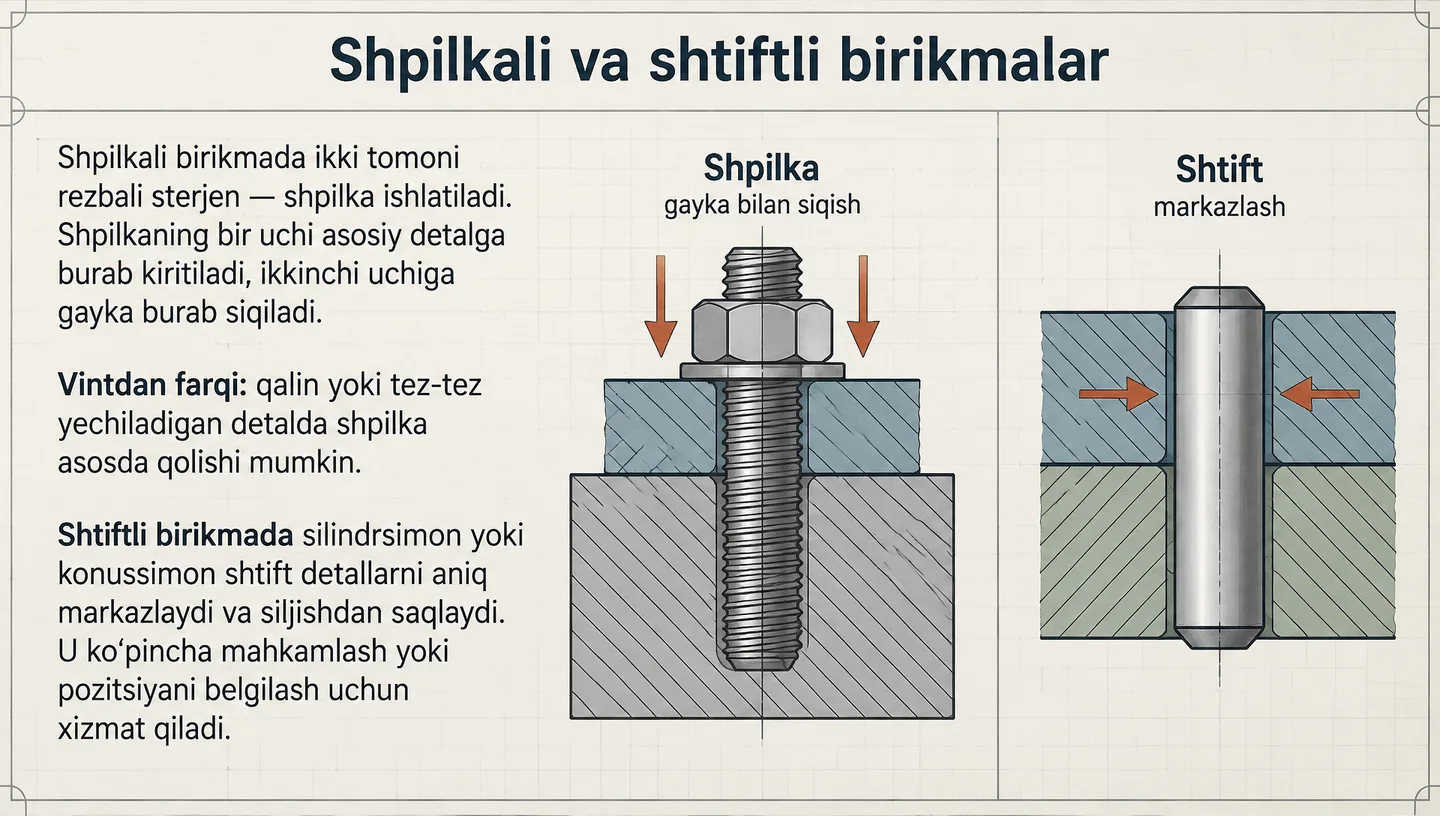

5. Shpilkali va shtiftli birikmalar

Shpilkali va shtiftli birikmalar

Shpilkali birikmada ikki tomoni rezbali sterjen — shpilka ishlatiladi. Shpilkaning bir uchi asosiy detalga burab kiritiladi, ikkinchi uchiga gayka burab siqiladi. Vintdan farqi: qalin yoki tez-tez yechiladigan detalda shpilka asosda qolishi mumkin. Shtiftli birikmada silindrsimon yoki konussimon shtift detallarni aniq markazlaydi va siljishdan saqlaydi. U ko‘pincha mahkamlash yoki pozitsiyani belgilash uchun xizmat qiladi. Shpilka — gayka bilan siqish Shtift — markazlash

Подсказка для выступления

Shpilkani vint bilan taqqoslang: shpilka asosga bir uchidan o‘rnatiladi, detal esa gayka bilan siqiladi. Shtiftning vazifasi ko‘pincha markazlash va pozitsiyani saqlash ekanini tushuntiring.

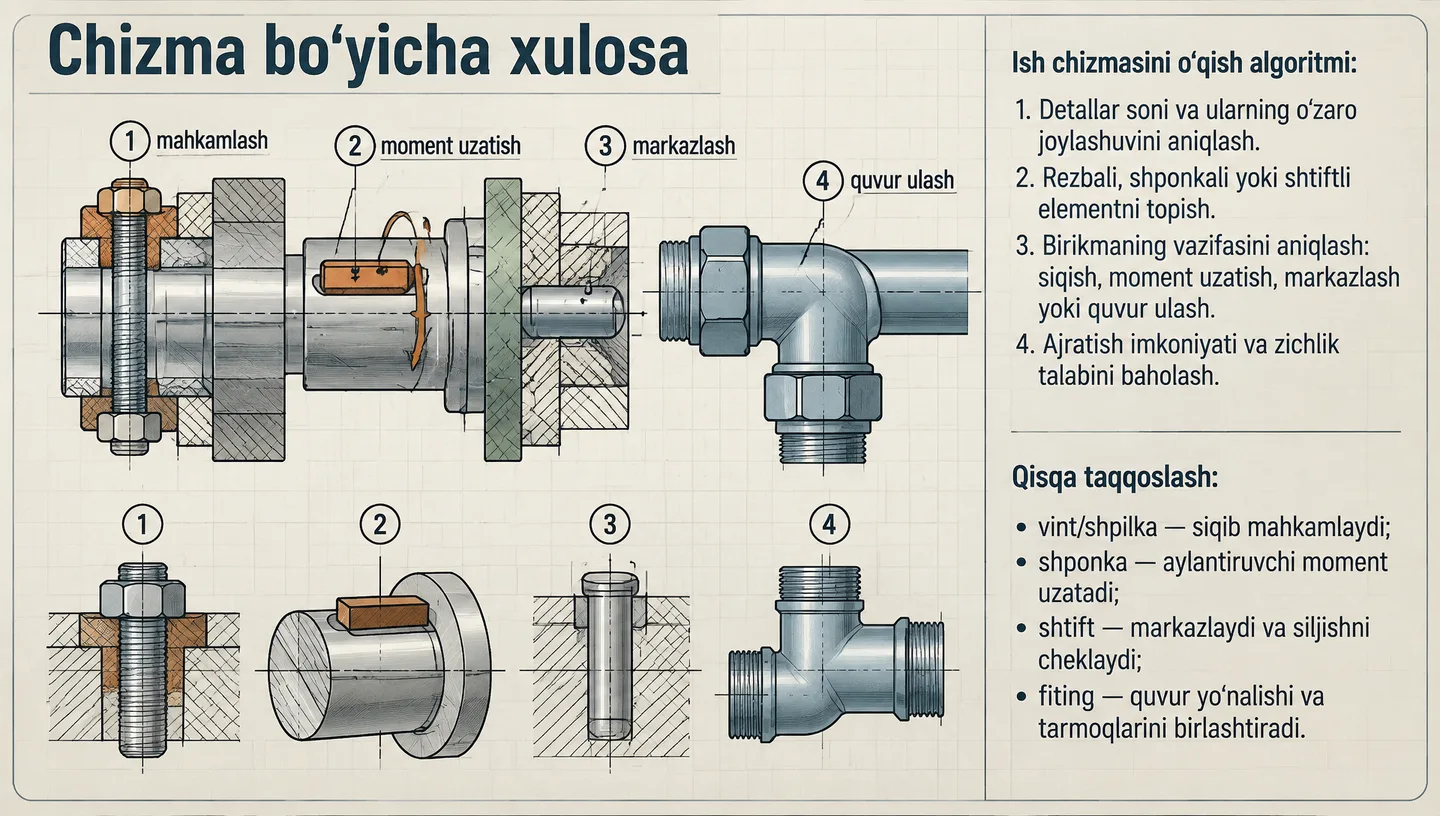

6. Chizma bo‘yicha xulosa

Chizma bo‘yicha xulosa

Ish chizmasini o‘qish algoritmi: 1. Detallar soni va ularning o‘zaro joylashuvini aniqlash. 2. Rezbali, shponkali yoki shtiftli elementni topish. 3. Birikmaning vazifasini aniqlash: siqish, moment uzatish, markazlash yoki quvur ulash. 4. Ajratish imkoniyati va zichlik talabini baholash. Qisqa taqqoslash: • vint/shpilka — siqib mahkamlaydi; • shponka — aylantiruvchi moment uzatadi; • shtift — markazlaydi va siljishni cheklaydi; • fiting — quvur yo‘nalishi va tarmoqlarini birlashtiradi. 1 — mahkamlash 2 — moment uzatish 3 — markazlash 4 — quvur ulash

Подсказка для выступления

Yakuniy tekshiruv sifatida bitta yig‘ma chizmani ko‘rsating va talabalar bilan algoritm bo‘yicha tahlil qiling: elementni topish, vazifasini aniqlash va birikma turini nomlash. Xulosadagi taqqoslashdan foydalanib qisqa og‘zaki savol-javob o‘tkazing.
