Анизотропия бумаги

Анизотропия бумаги Почему свойства одного листа зависят от направления и стороны MD — машинное направление CD — поперечное направление верхняя сторона сеточная сторона

Первый слайд: Анизотропия бумагиСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Один лист — разные свойстваСлайд 3Откуда берётся анизотропияСлайд 6Как измеряют анизотропию

Слайды и пояснения

Показать план

План презентации

  1. Анизотропия бумаги
  2. Один лист — разные свойства
  3. Откуда берётся анизотропия
  4. Какие свойства меняются
  5. Простые способы определения
  6. Как измеряют анизотропию

1. Анизотропия бумаги

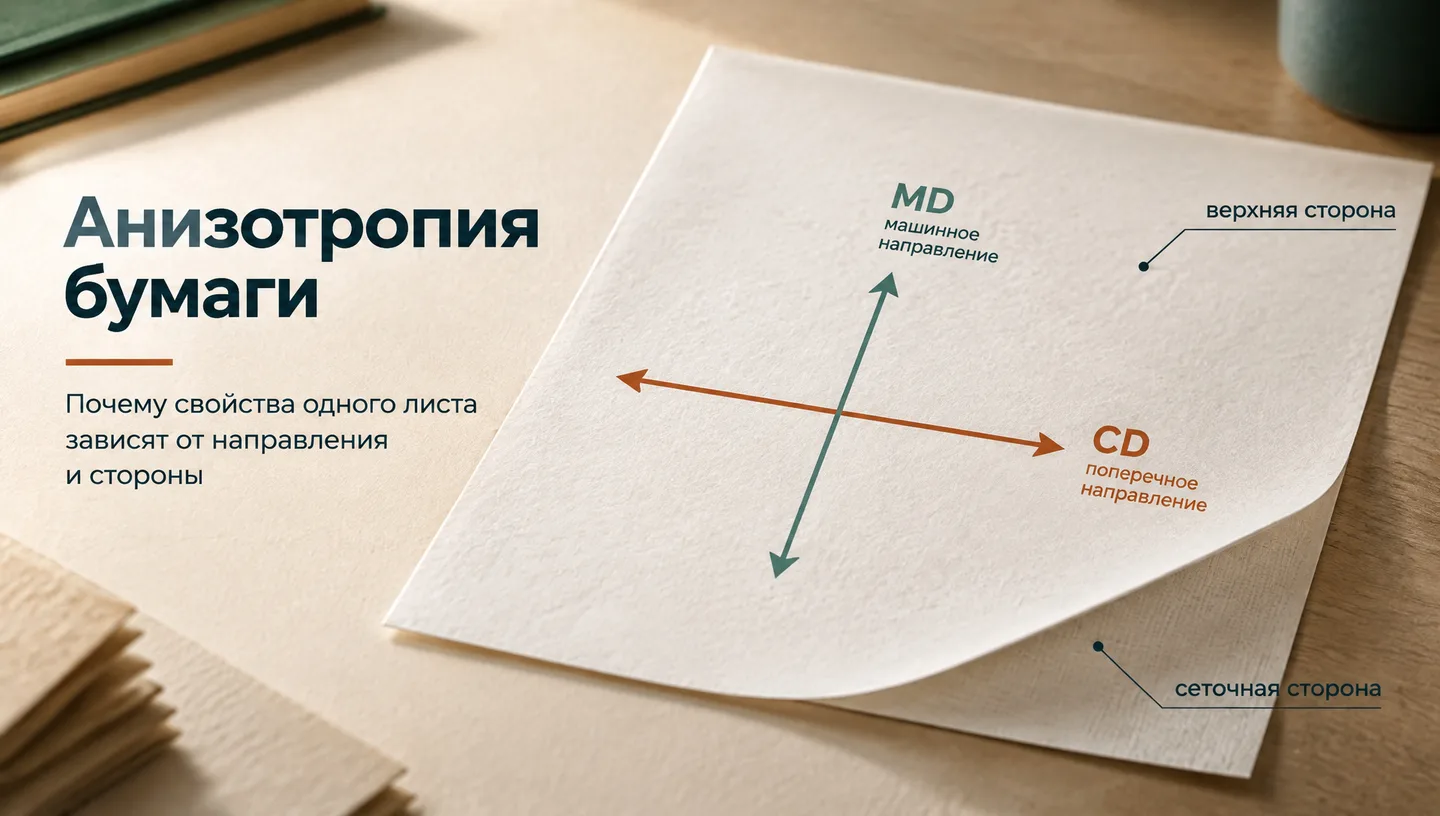

Анизотропия бумаги Почему свойства одного листа зависят от направления и стороны MD — машинное направление CD — поперечное направление верхняя сторона сеточная сторона

Подсказка для выступления

Начни с вопроса: почему два сгиба одного листа могут выглядеть по-разному? Обозначь фокус: рассматриваем анизотропию как зависимость свойств от направления и стороны.

2. Один лист — разные свойства

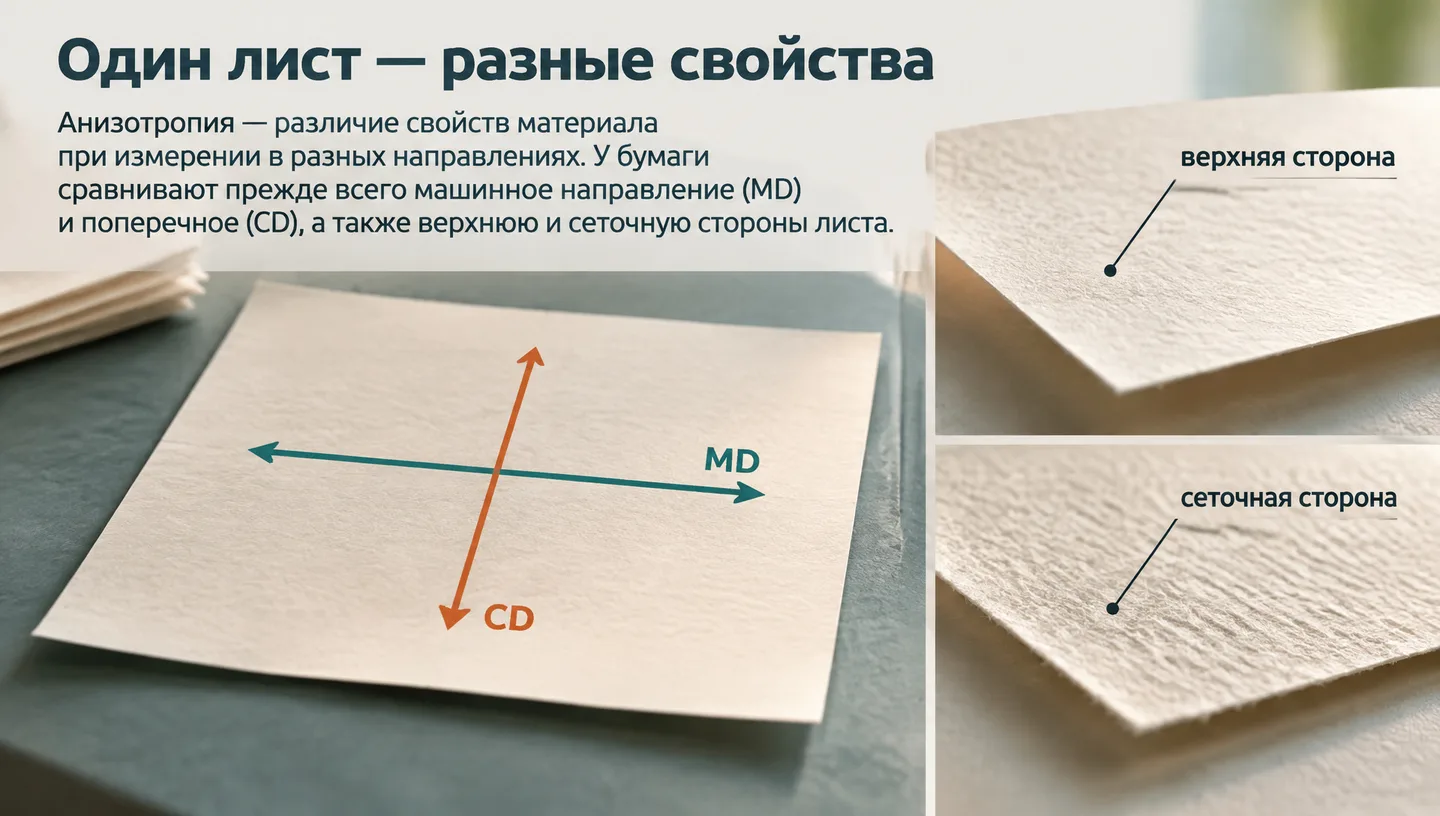

Один лист — разные свойства

Анизотропия — различие свойств материала при измерении в разных направлениях. У бумаги сравнивают прежде всего машинное направление (MD) и поперечное (CD), а также верхнюю и сеточную стороны листа. MD CD верхняя сторона сеточная сторона

Подсказка для выступления

Поясни, что анизотропия — не отдельный сорт бумаги, а различие измеряемых характеристик по направлениям и сторонам. Уточни: здесь основное внимание — MD и CD, а различия сторон упомянуты отдельно.

3. Откуда берётся анизотропия

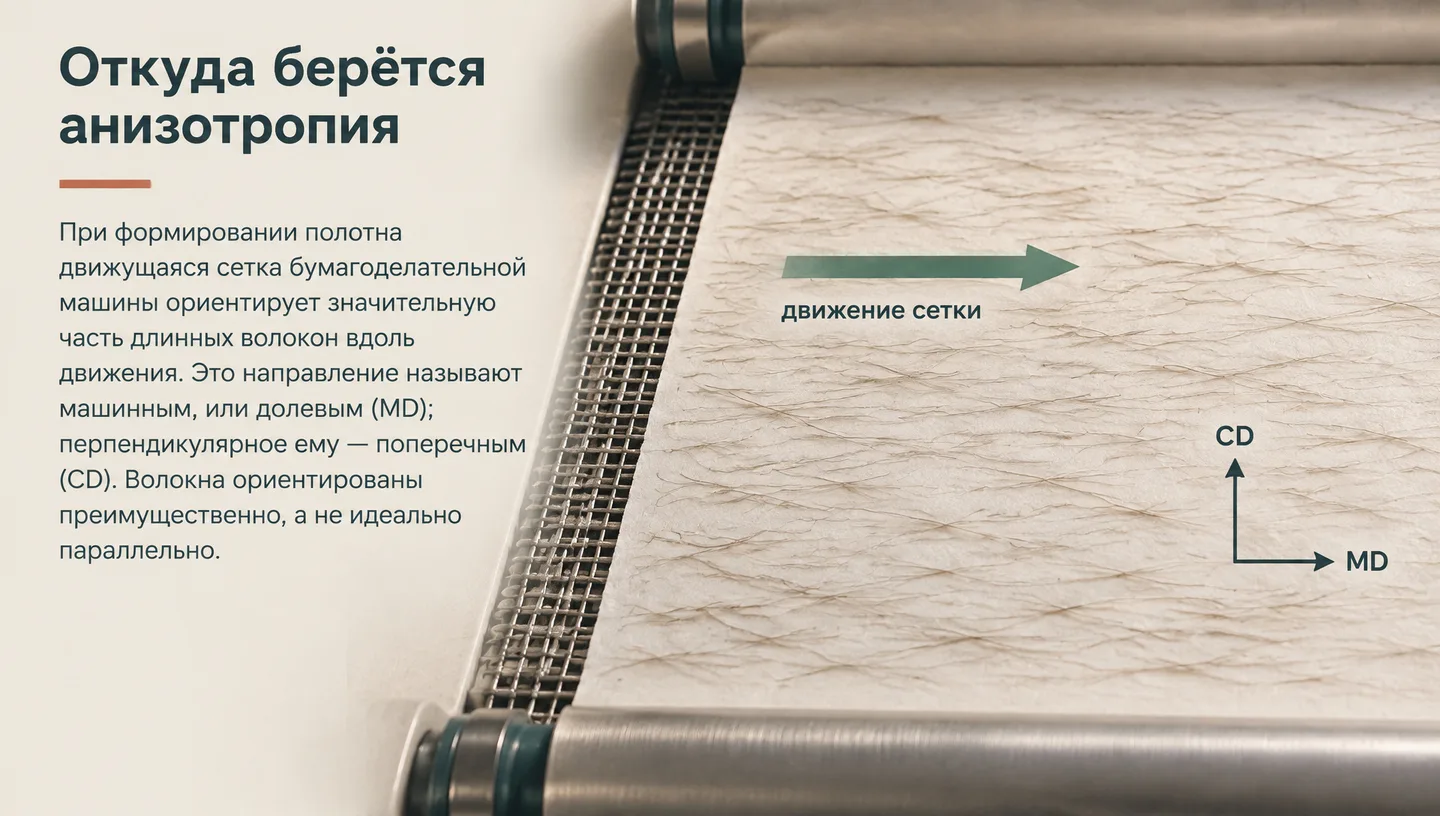

Откуда берётся анизотропия

При формировании полотна движущаяся сетка бумагоделательной машины ориентирует значительную часть длинных волокон вдоль движения. Это направление называют машинным, или долевым (MD); перпендикулярное ему — поперечным (CD). Волокна ориентированы преимущественно, а не идеально параллельно. движение сетки MD CD

Подсказка для выступления

Проследи причинную цепочку: движение сетки → преимущественная ориентация длинных волокон → различие MD и CD. Не изображай все волокна одинаково ориентированными: в реальной структуре ориентация не идеальна.

4. Какие свойства меняются

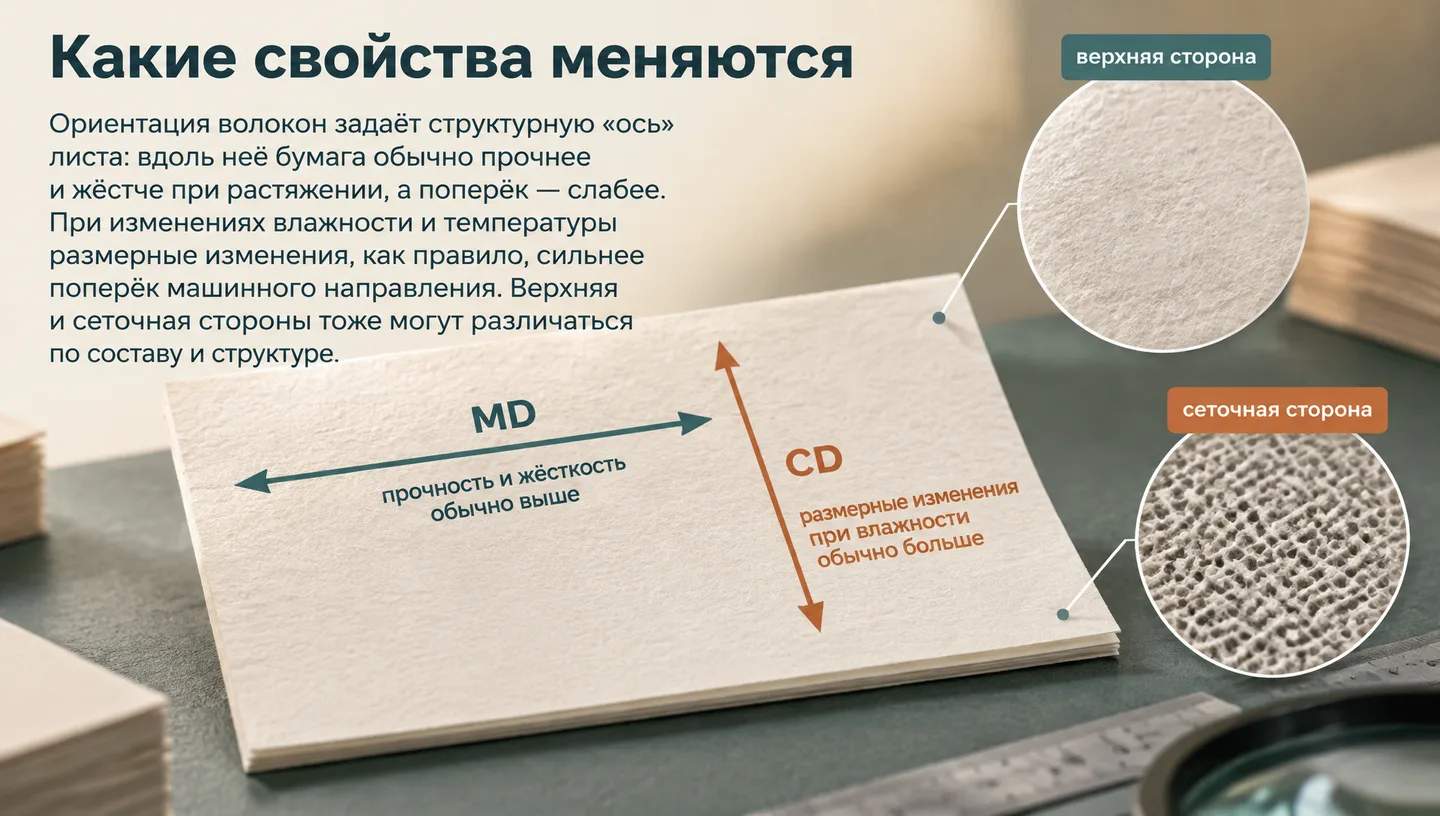

Какие свойства меняются

Ориентация волокон задаёт структурную «ось» листа: вдоль неё бумага обычно прочнее и жёстче при растяжении, а поперёк — слабее. При изменениях влажности и температуры размерные изменения, как правило, сильнее поперёк машинного направления. Верхняя и сеточная стороны тоже могут различаться по составу и структуре. MD — прочность и жёсткость обычно выше CD — размерные изменения при влажности обычно больше верхняя сторона сеточная сторона

Подсказка для выступления

Различай механические свойства в плоскости листа и различия между его поверхностями. Формулировки «обычно» и «как правило» важны: свойства зависят от состава и технологии конкретной бумаги.

5. Простые способы определения

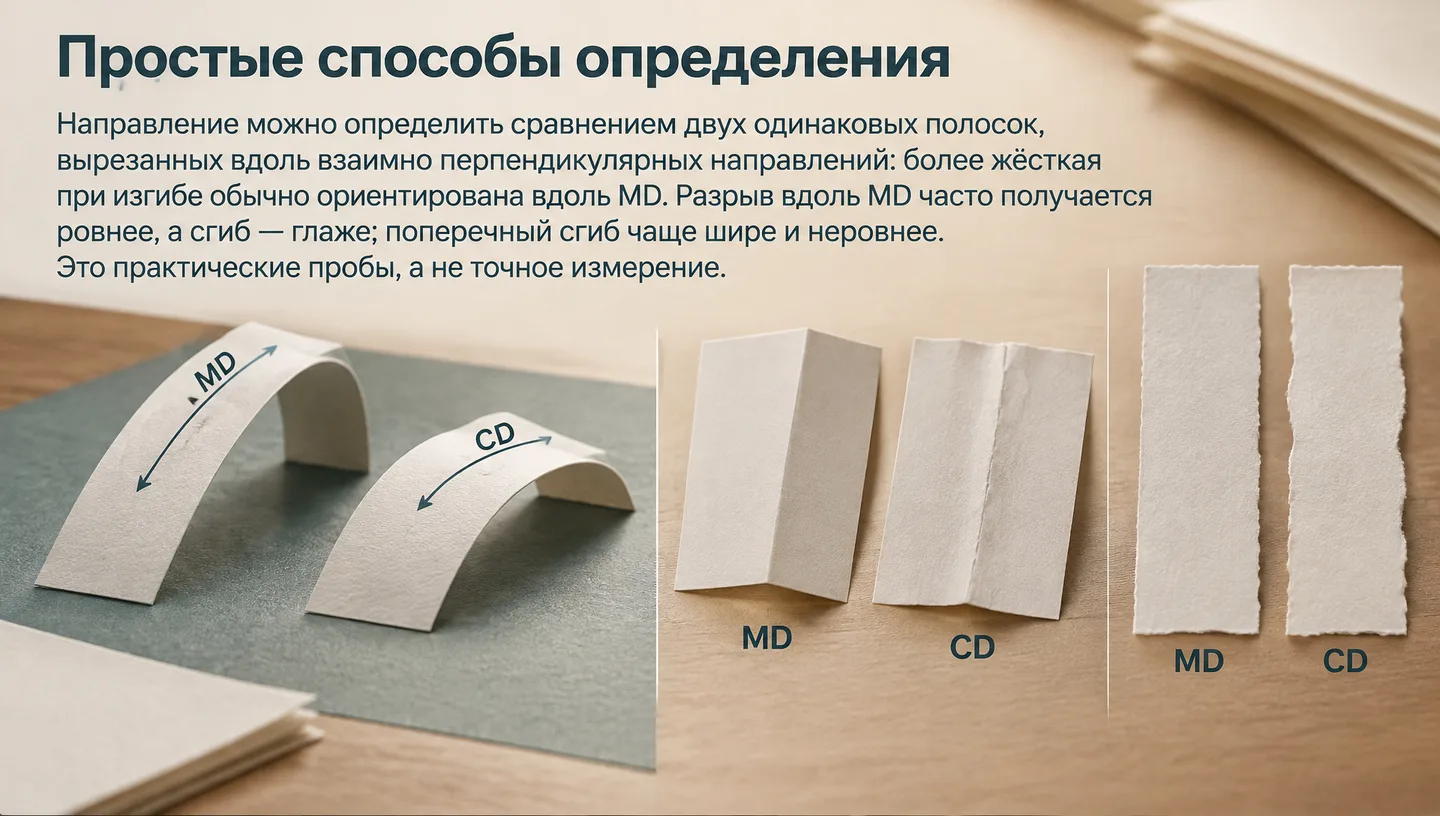

Простые способы определения

Направление можно определить сравнением двух одинаковых полосок, вырезанных вдоль взаимно перпендикулярных направлений: более жёсткая при изгибе обычно ориентирована вдоль MD. Разрыв вдоль MD часто получается ровнее, а сгиб — глаже; поперечный сгиб чаще шире и неровнее. Это практические пробы, а не точное измерение. MD CD

Подсказка для выступления

Если есть образец, покажи безопасное сравнение изгиба двух полосок и сгиба в двух направлениях. Результаты зависят от плотности, покрытия и состояния бумаги, поэтому это ориентировочная проверка. Не нужно рвать лист, если это нежелательно.

6. Как измеряют анизотропию

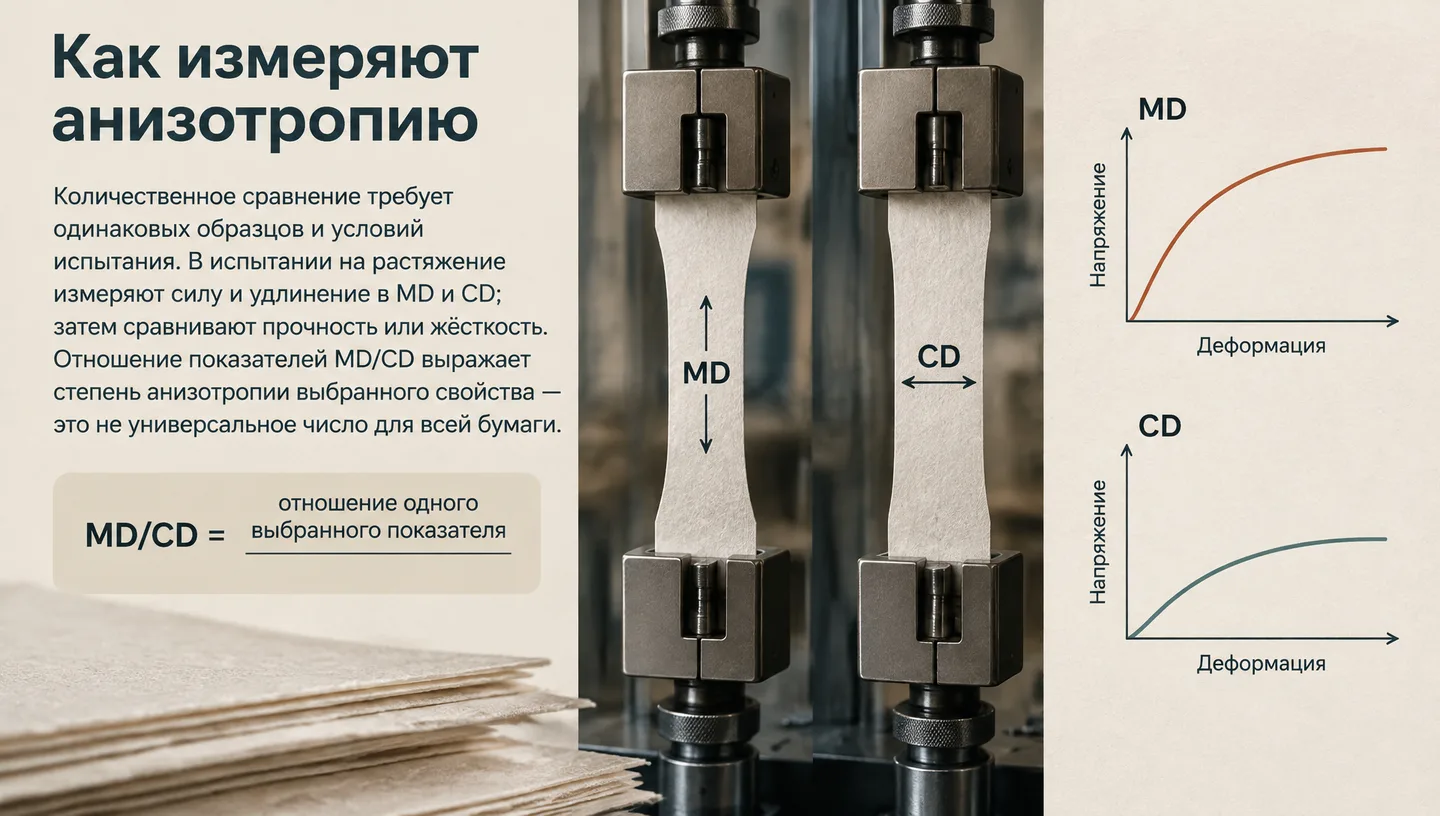

Как измеряют анизотропию

Количественное сравнение требует одинаковых образцов и условий испытания. В испытании на растяжение измеряют силу и удлинение в MD и CD; затем сравнивают прочность или жёсткость. Отношение показателей MD/CD выражает степень анизотропии выбранного свойства — это не универсальное число для всей бумаги. MD/CD — отношение одного выбранного показателя MD CD

Подсказка для выступления

Объясни, что сравнивать следует одинаковые образцы при одинаковых условиях. На растяжении строят зависимость напряжения от деформации; разные показатели — прочность, жёсткость, растяжимость — могут иметь разные отношения MD/CD. Не подменяй ими одно общее свойство бумаги.
