Допуски и посадки

Допуски и посадки Как обеспечить точность и взаимозаменяемость деталей Вал Отверстие

Первый слайд: Допуски и посадкиСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Размер детали не бывает абсолютно точнымСлайд 3Отклонения и допускСлайд 6Зазор и натяг

Слайды и пояснения

Показать план

План презентации

  1. Допуски и посадки
  2. Размер детали не бывает абсолютно точным
  3. Отклонения и допуск
  4. Зачем задают допуск
  5. От размеров — к соединению
  6. Зазор и натяг

1. Допуски и посадки

Допуски и посадки Как обеспечить точность и взаимозаменяемость деталей Вал Отверстие

Подсказка для выступления

Начните с вопроса: почему детали, изготовленные разными людьми или на разных станках, всё же могут собраться в один узел? Подведите к роли общих правил размеров и допусков.

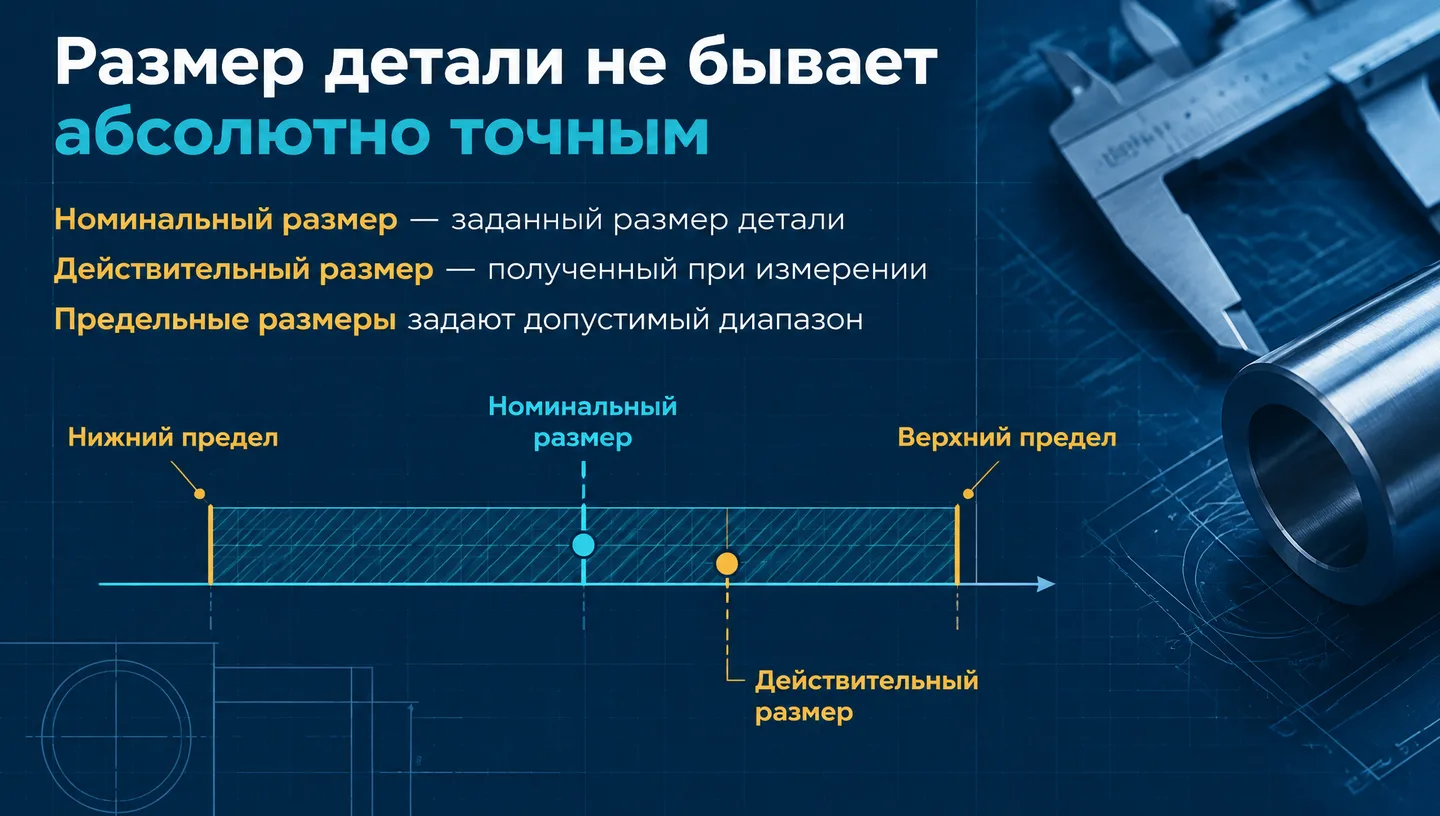

2. Размер детали не бывает абсолютно точным

Размер детали не бывает абсолютно точным

Номинальный размер — заданный размер детали Действительный размер — полученный при измерении Предельные размеры задают допустимый диапазон Номинальный размер Нижний предел Верхний предел Действительный размер

Подсказка для выступления

Объясните, что номинальный размер — исходная заданная величина, а реальная деталь после изготовления имеет действительный размер. Предельные размеры ограничивают область, в которой размер считается допустимым.

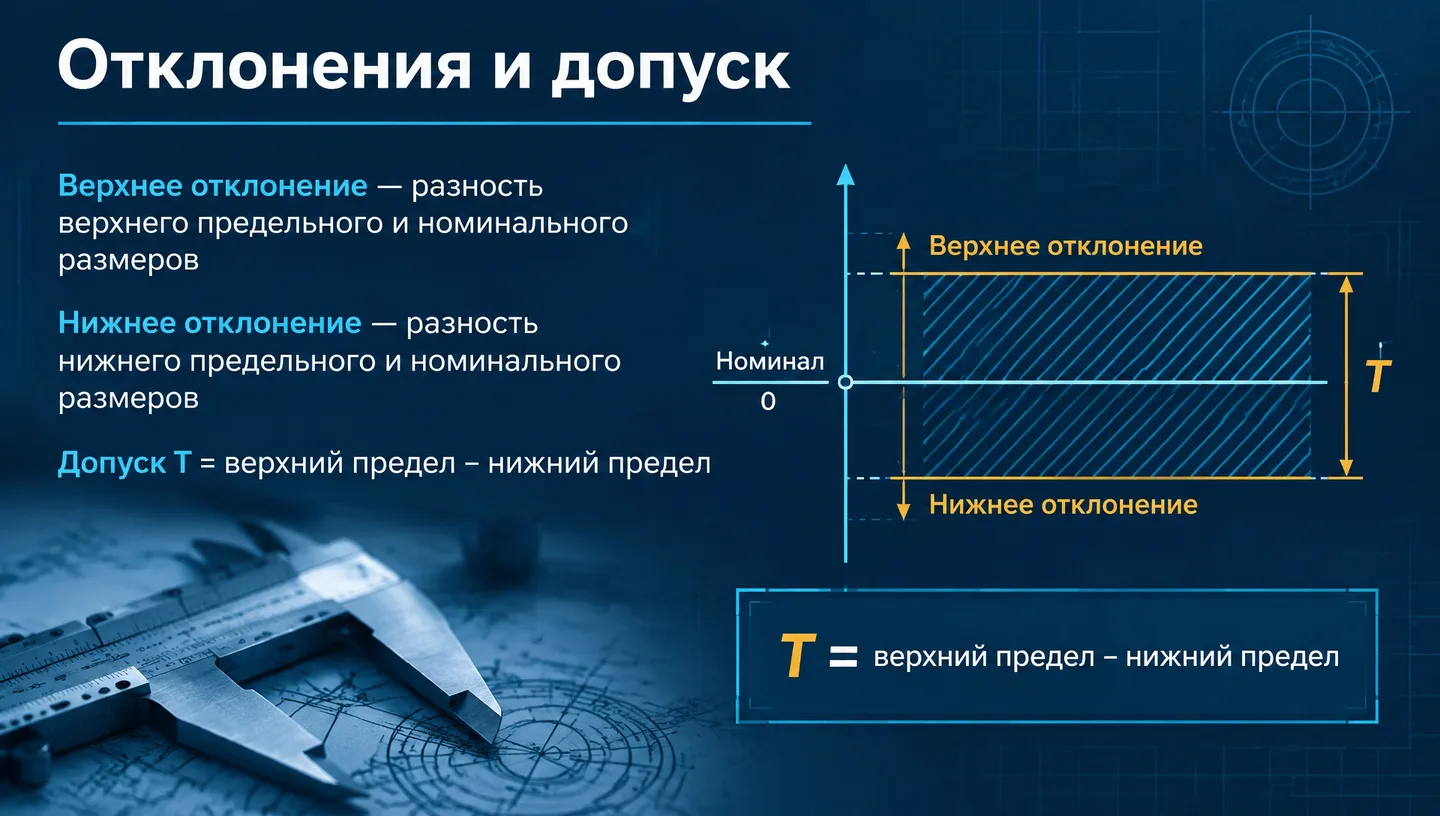

3. Отклонения и допуск

Отклонения и допуск

Верхнее отклонение — разность верхнего предельного и номинального размеров Нижнее отклонение — разность нижнего предельного и номинального размеров Допуск T = верхний предел − нижний предел Номинал — 0 Верхнее отклонение Нижнее отклонение T — верхний предел − нижний предел

Подсказка для выступления

Свяжите отклонения с номиналом: они показывают, насколько предельный размер отстоит от номинального. Допуск — ширина всего разрешённого диапазона, а не ошибка одной конкретной детали.

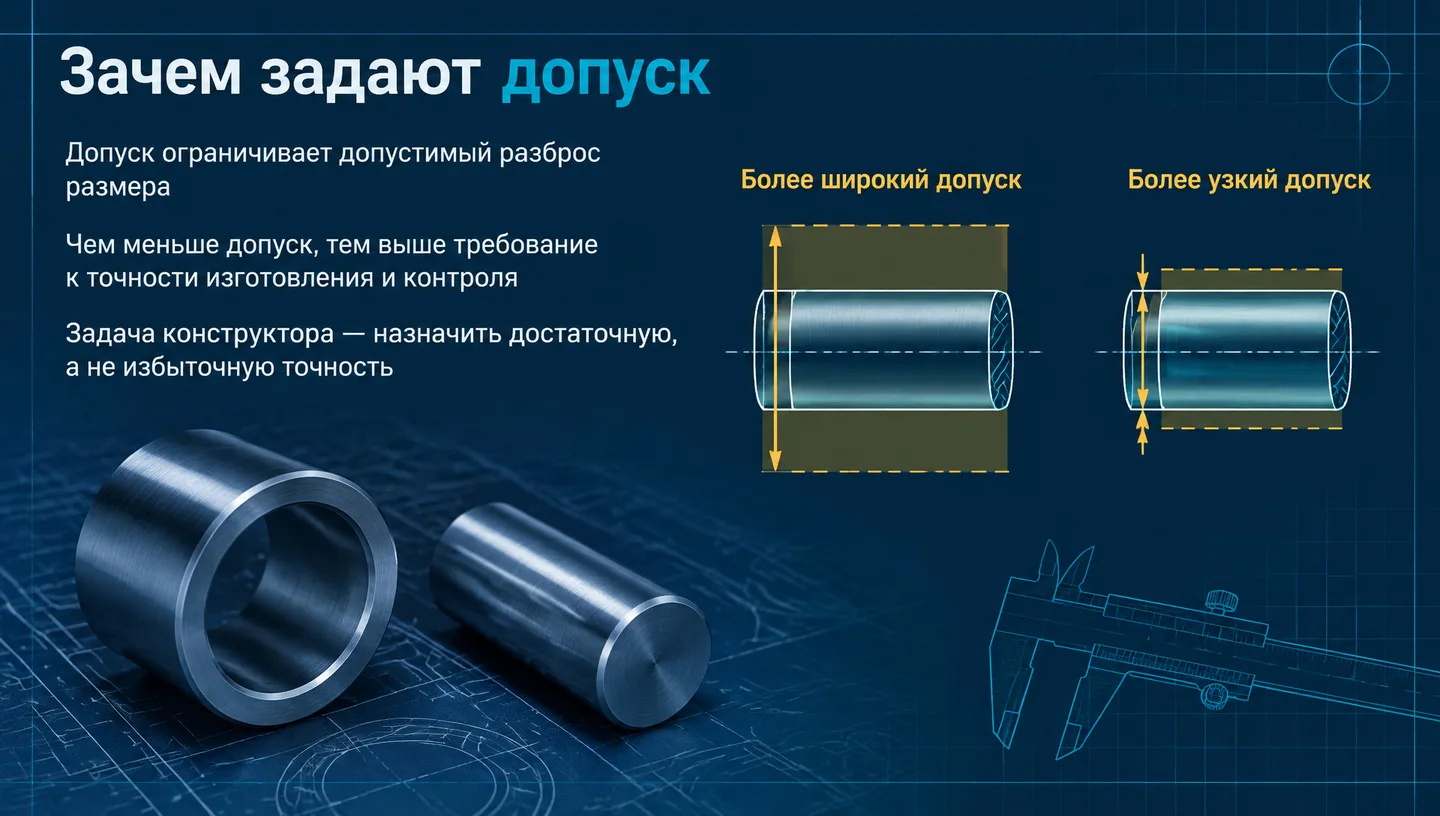

4. Зачем задают допуск

Зачем задают допуск

Допуск ограничивает допустимый разброс размера Чем меньше допуск, тем выше требование к точности изготовления и контроля Задача конструктора — назначить достаточную, а не избыточную точность Более широкий допуск Более узкий допуск

Подсказка для выступления

Уточните, что более строгий допуск предъявляет более высокие требования к процессу изготовления и проверке, но сам по себе не делает изделие надёжнее: точность должна соответствовать функции детали.

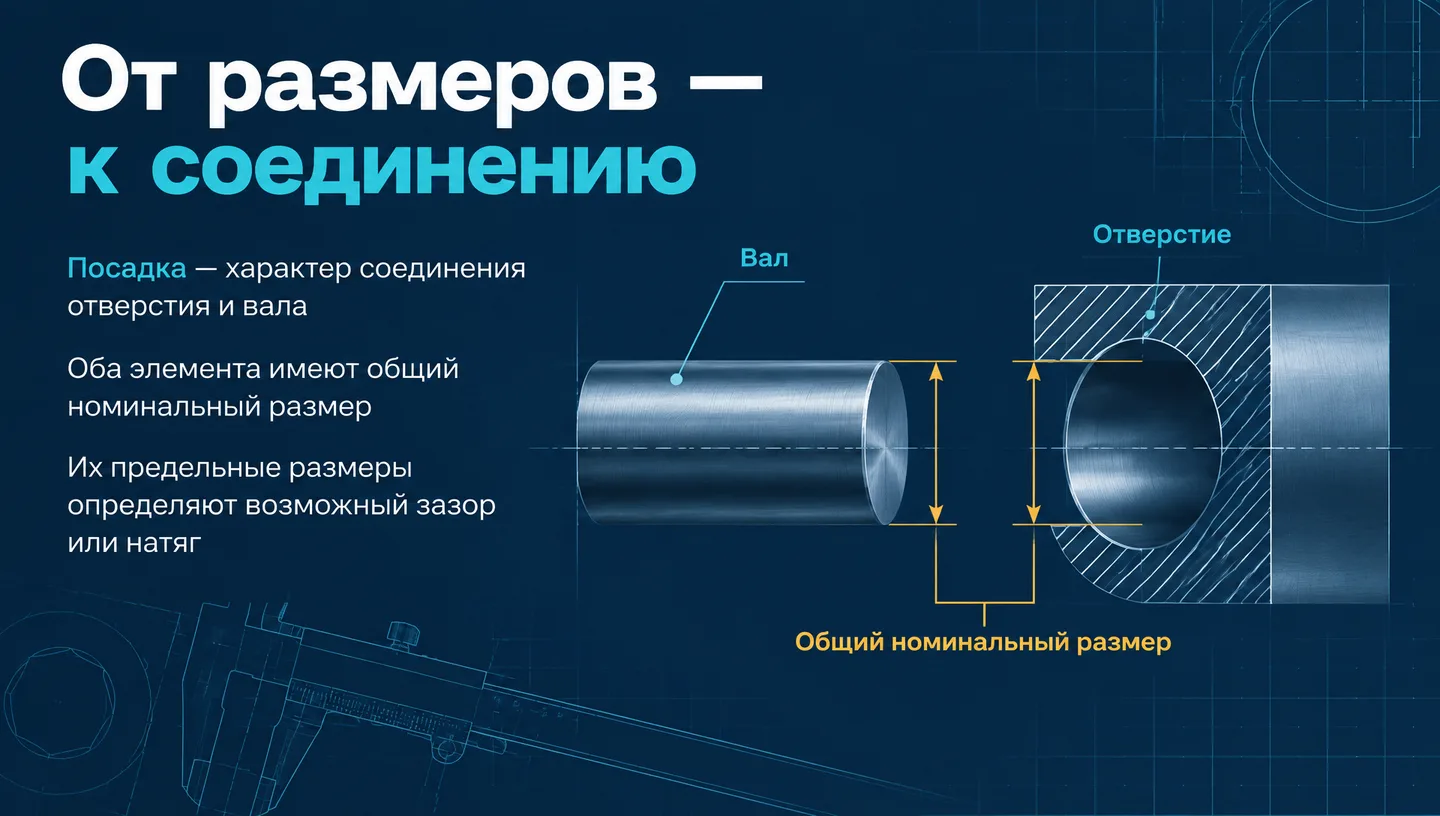

5. От размеров — к соединению

От размеров — к соединению

Посадка — характер соединения отверстия и вала Оба элемента имеют общий номинальный размер Их предельные размеры определяют возможный зазор или натяг Вал Отверстие Общий номинальный размер

Подсказка для выступления

Посадкой называют соединение наружного и внутреннего размерных элементов. Для стандартного рассмотрения отверстия и вала их номинальные размеры одинаковы; результат определяется реальными размерами и их допусками.

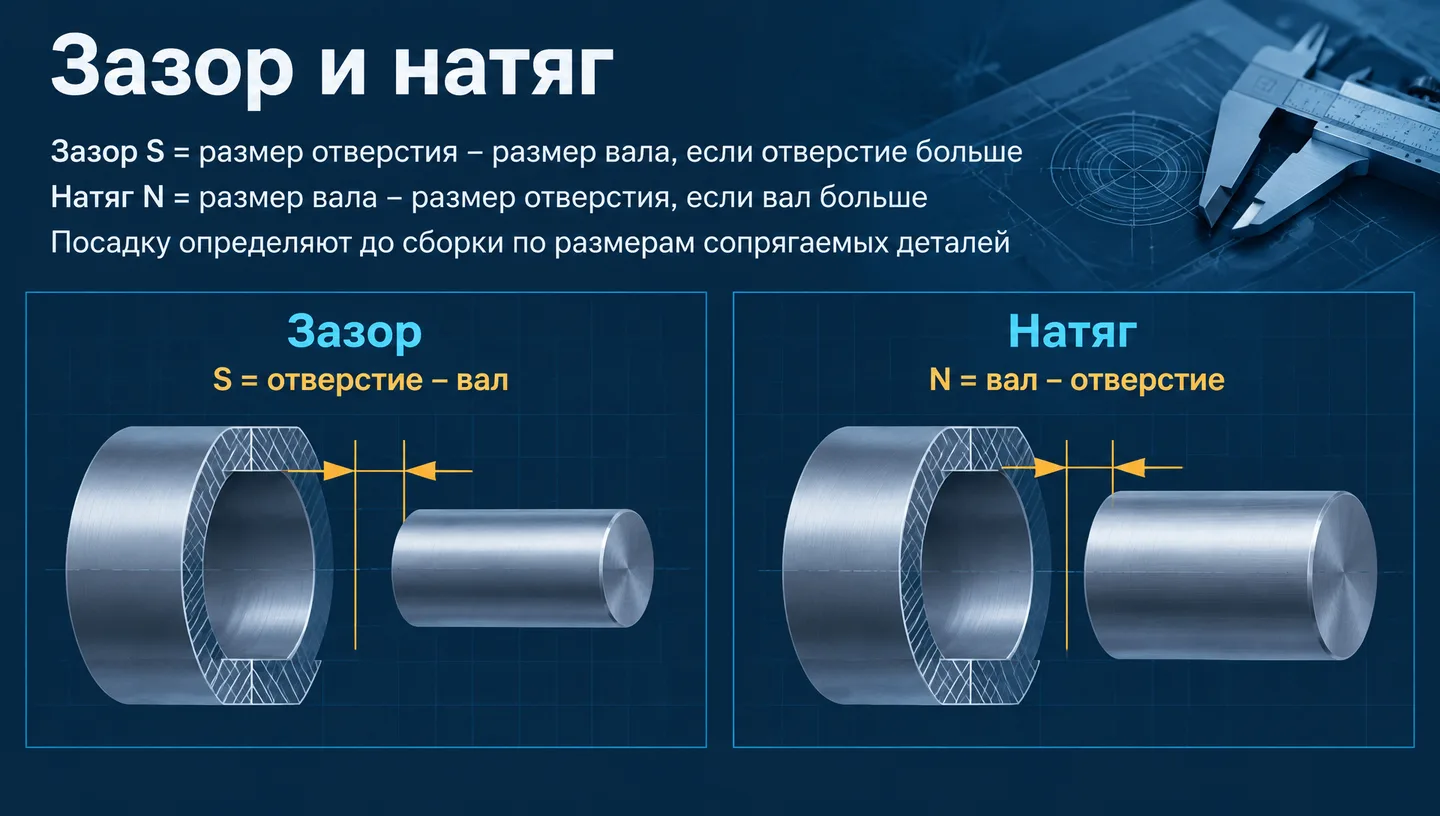

6. Зазор и натяг

Зазор и натяг

Зазор S = размер отверстия − размер вала, если отверстие больше Натяг N = размер вала − размер отверстия, если вал больше Посадку определяют до сборки по размерам сопрягаемых деталей Зазор — S = отверстие − вал Натяг — N = вал − отверстие

Подсказка для выступления

Подчеркните, что определения относятся к размерам до сборки. Разность размеров отверстия и вала задаёт зазор, а при обратном соотношении рассматривают натяг.
