Холодная штамповка в авиастроении

Холодная штамповка Формообразование металла давлением без предварительного нагрева Типовой пример: нервюра крыла или оперения

Первый слайд: Холодная штамповка в авиастроенииСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Как работает холодная штамповкаСлайд 3Из каких операций складывается процессСлайд 6Инженерная логика конструкции нервюры

Слайды и пояснения

Показать план

План презентации

  1. Холодная штамповка в авиастроении
  2. Как работает холодная штамповка
  3. Из каких операций складывается процесс
  4. Оснастка: чем формируется деталь
  5. От заготовки к нервюре: последовательность переходов
  6. Инженерная логика конструкции нервюры

1. Холодная штамповка в авиастроении

Холодная штамповка Формообразование металла давлением без предварительного нагрева Типовой пример: нервюра крыла или оперения

Подсказка для выступления

Холодная штамповка относится к обработке металлов давлением. В отличие от резания, форма детали создаётся пластическим течением материала, а не удалением стружки. Далее разберём типовой маршрут изготовления авиационной нервюры из листовой заготовки.

2. Как работает холодная штамповка

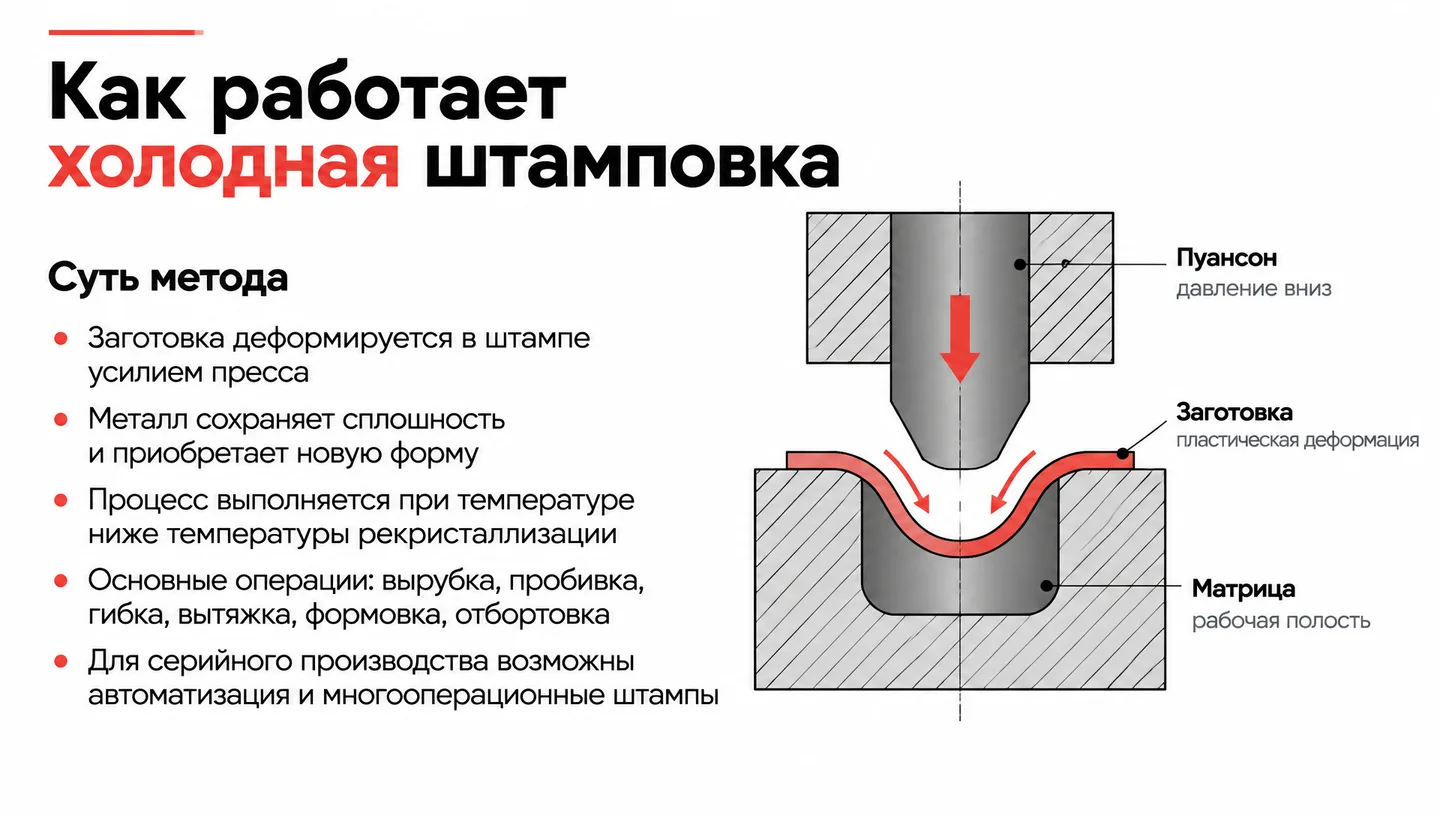

Как работает холодная штамповка

Суть метода • Заготовка деформируется в штампе усилием пресса • Металл сохраняет сплошность и приобретает новую форму • Процесс выполняется при температуре ниже температуры рекристаллизации • Основные операции: вырубка, пробивка, гибка, вытяжка, формовка, отбортовка • Для серийного производства возможны автоматизация и многооперационные штампы Пуансон — давление вниз Заготовка — пластическая деформация Матрица — рабочая полость

Подсказка для выступления

В листовой штамповке заготовка обычно имеет форму полосы, листа или плоской развертки. Пуансон воздействует на металл, а матрица задаёт требуемую геометрию. Материал не отделяется от детали, как при резании, а перемещается и деформируется.

3. Из каких операций складывается процесс

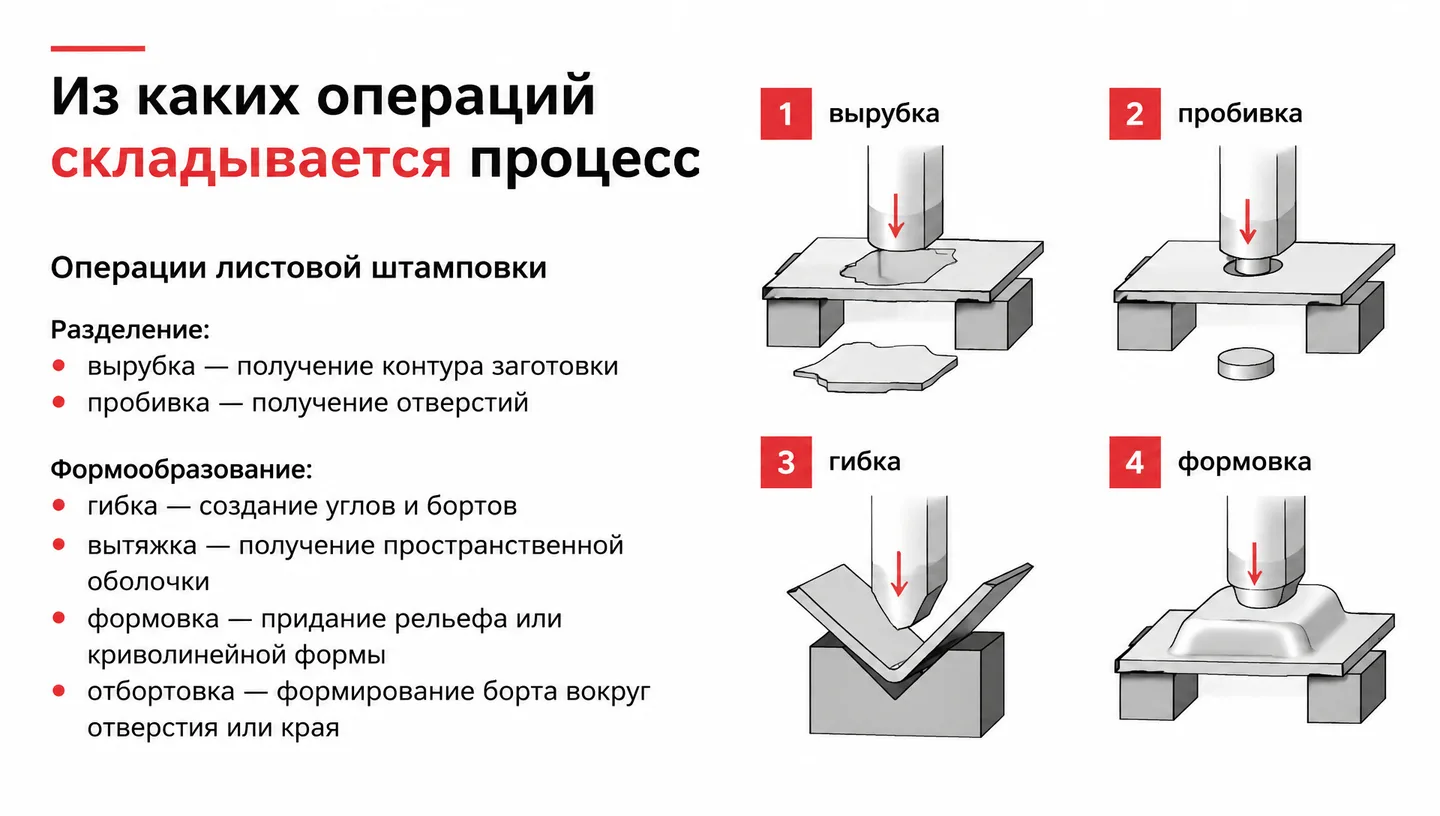

Из каких операций складывается процесс

Операции листовой штамповки Разделение: • вырубка — получение контура заготовки • пробивка — получение отверстий Формообразование: • гибка — создание углов и бортов • вытяжка — получение пространственной оболочки • формовка — придание рельефа или криволинейной формы • отбортовка — формирование борта вокруг отверстия или края 1 — вырубка 2 — пробивка 3 — гибка 4 — формовка

Подсказка для выступления

Выбор операции зависит от геометрии детали. Разделительные операции отделяют часть материала или создают отверстие. Формообразующие операции изменяют пространственную форму листа. Для одной детали часто требуется не один переход, а последовательность нескольких операций.

4. Оснастка: чем формируется деталь

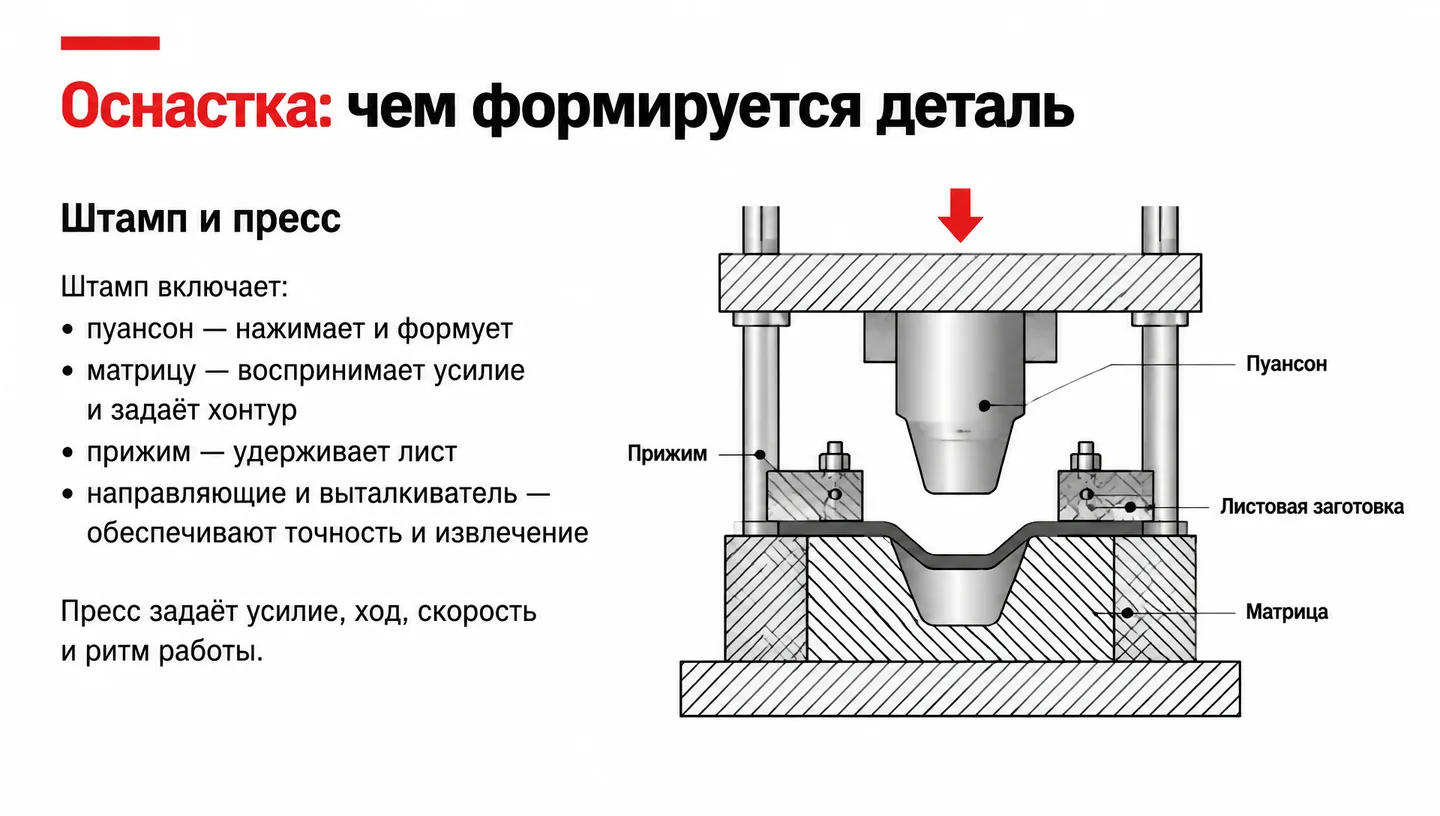

Оснастка: чем формируется деталь

Штамп и пресс Штамп включает: • пуансон — нажимает и формует • матрицу — воспринимает усилие и задаёт контур • прижим — удерживает лист • направляющие и выталкиватель — обеспечивают точность и извлечение Пресс задаёт усилие, ход, скорость и ритм работы. Пуансон Прижим Листовая заготовка Матрица

Подсказка для выступления

Штамп является специальной оснасткой, спроектированной под конкретную деталь или группу деталей. Пуансон и матрица определяют форму, а направляющие, прижимы и выталкиватели обеспечивают устойчивость и извлечение заготовки. Величина зазора между рабочими элементами особенно важна для качества реза и стойкости инструмента.

5. От заготовки к нервюре: последовательность переходов

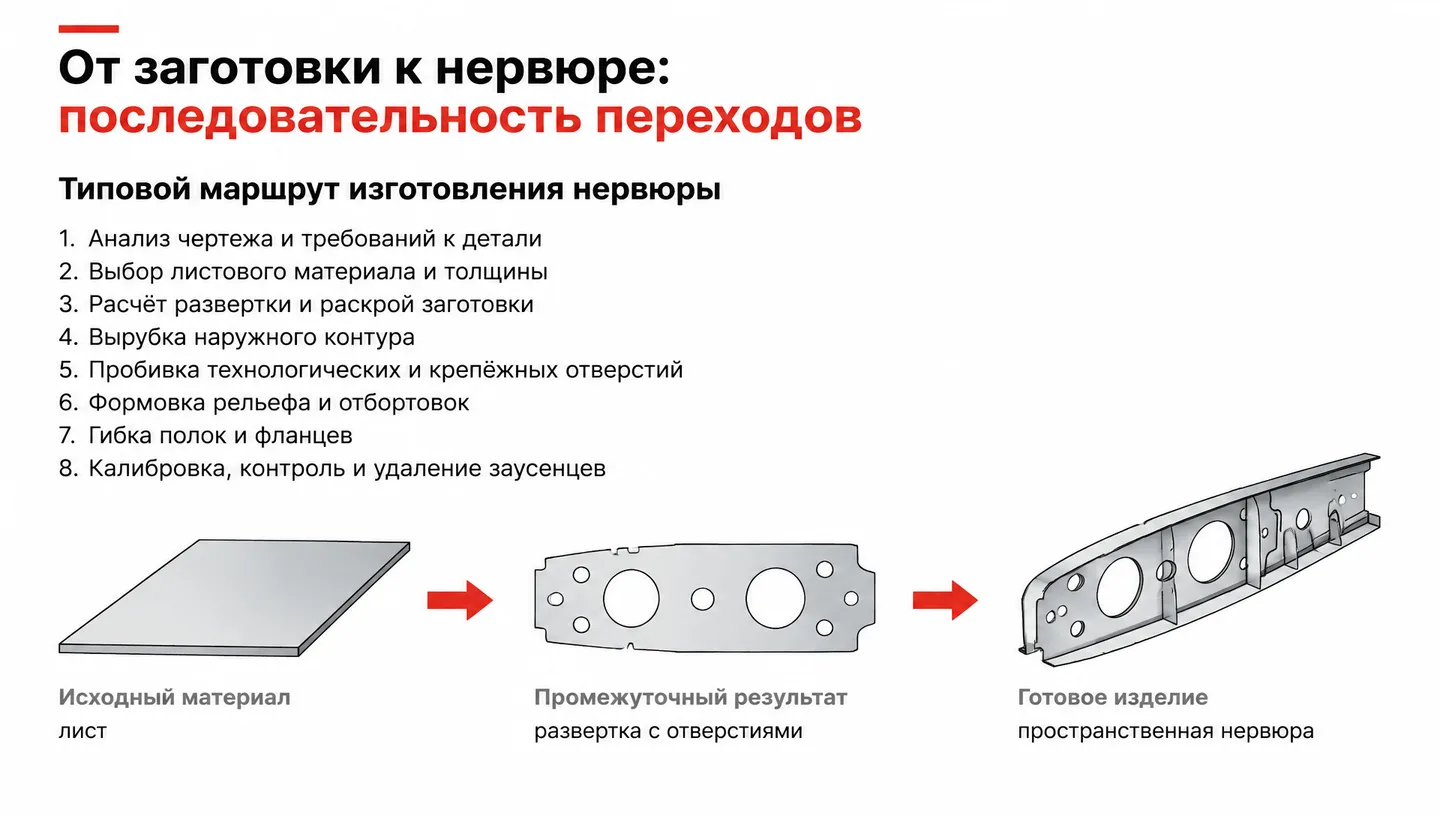

От заготовки к нервюре: последовательность переходов

Типовой маршрут изготовления нервюры 1. Анализ чертежа и требований к детали 2. Выбор листового материала и толщины 3. Расчёт развертки и раскрой заготовки 4. Вырубка наружного контура 5. Пробивка технологических и крепёжных отверстий 6. Формовка рельефа и отбортовок 7. Гибка полок и фланцев 8. Калибровка, контроль и удаление заусенцев Исходный материал — лист Промежуточный результат — развертка с отверстиями Готовое изделие — пространственная нервюра

Подсказка для выступления

Ниже приведён типовой учебный маршрут. Конкретная последовательность зависит от материала, толщины, радиусов, требований к точности и серийности. Нельзя считать, что любая авиационная нервюра изготавливается именно по этому маршруту.

6. Инженерная логика конструкции нервюры

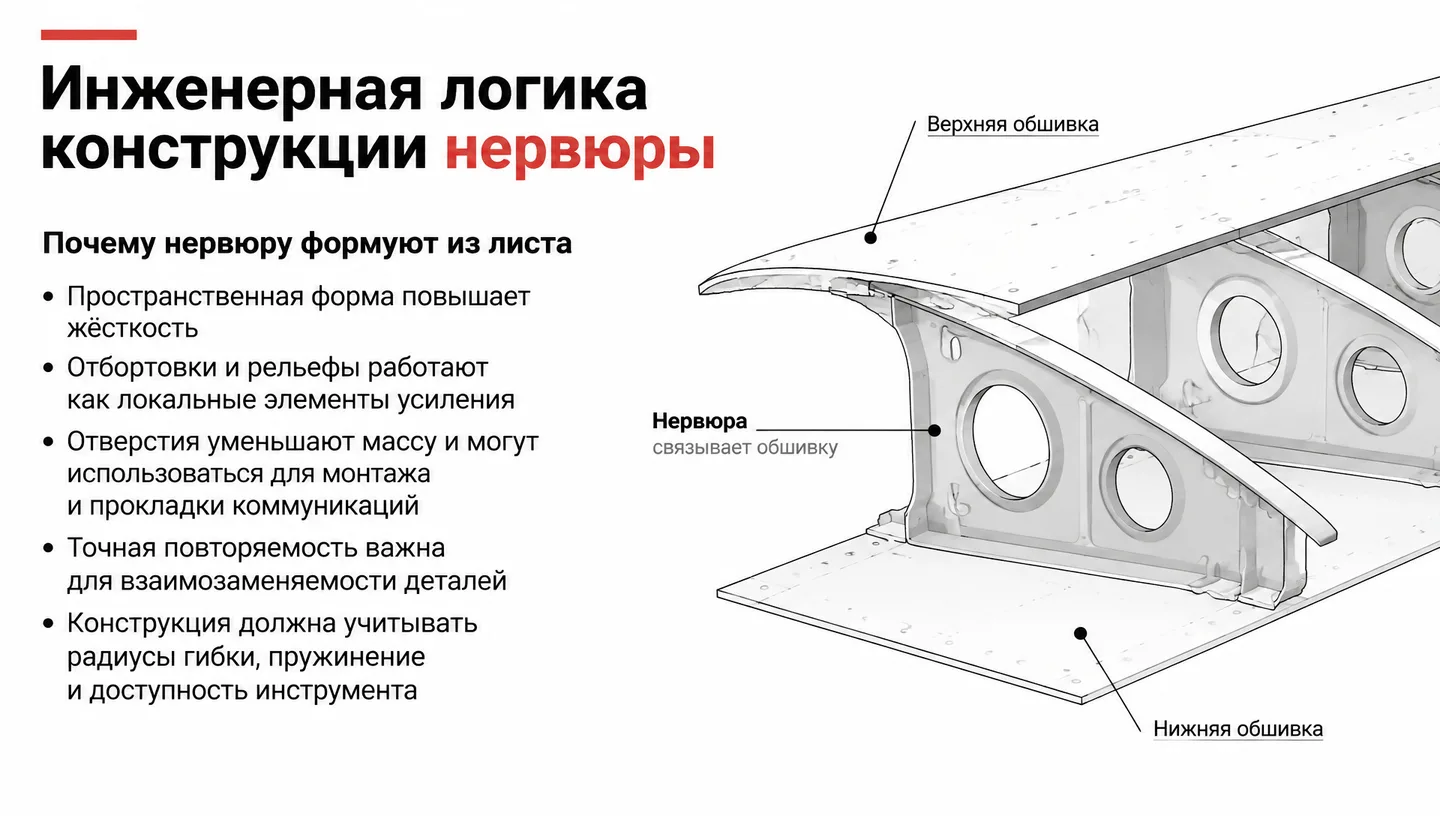

Инженерная логика конструкции нервюры

Почему нервюру формуют из листа • Пространственная форма повышает жёсткость • Отбортовки и рельефы работают как локальные элементы усиления • Отверстия уменьшают массу и могут использоваться для монтажа и прокладки коммуникаций • Точная повторяемость важна для взаимозаменяемости деталей • Конструкция должна учитывать радиусы гибки, пружинение и доступность инструмента Верхняя обшивка Нижняя обшивка Нервюра — связывает обшивку

Подсказка для выступления

Нервюра воспринимает и передаёт нагрузки между обшивкой, лонжеронами и другими элементами конструкции. Рельефы и отбортовки повышают жёсткость без пропорционального увеличения массы. На практике применяются разные материалы и технологии, поэтому конкретный сплав и режим должны задаваться конструкторской и технологической документацией.
