Как магнит «встречает» проводник?

Но в какую сторону он направлен — и как это определить без догадок?

Первый слайд: Как магнит «встречает» проводник?Смотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Сначала — наблюдениеСлайд 3Причина индукционного токаСлайд 6Кольцо не даёт потоку исчезнуть

Слайды и пояснения

Показать план

План презентации

  1. Как магнит «встречает» проводник?
  2. Сначала — наблюдение
  3. Причина индукционного тока
  4. Формулировка правила Ленца
  5. Случай 1: магнит приближается
  6. Кольцо не даёт потоку исчезнуть

1. Как магнит «встречает» проводник?

При движении магнита рядом с проводником возникает индукционный ток. Но в какую сторону он направлен — и как это определить без догадок? Зазор

Подсказка для выступления

Начни с вопроса: как понять направление индукционного тока, если магнит движется относительно проводника? Сегодня разберём это на наблюдаемых опытах.

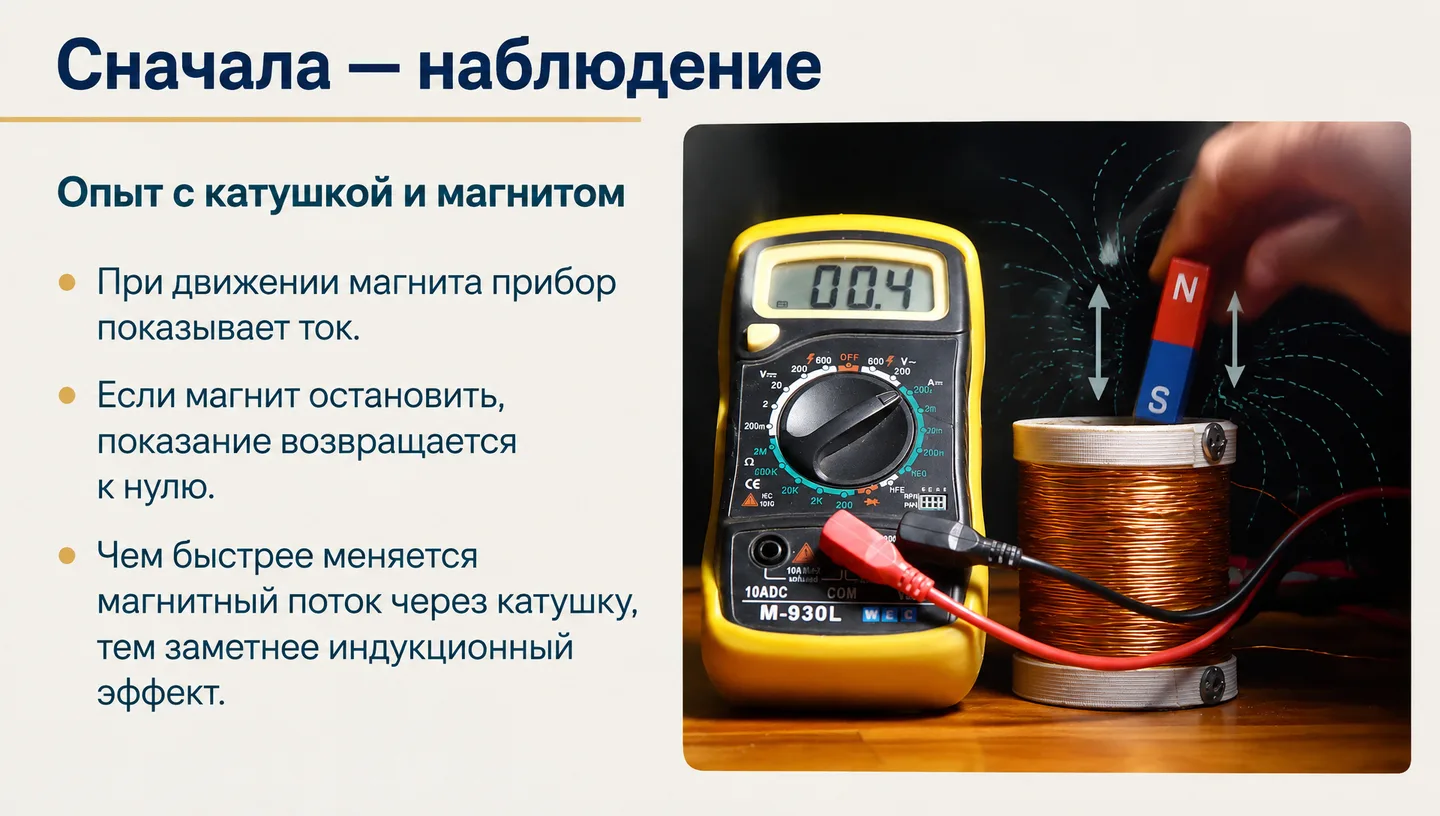

2. Сначала — наблюдение

Сначала — наблюдение

Опыт с катушкой и магнитом • При движении магнита прибор показывает ток. • Если магнит остановить, показание возвращается к нулю. • Чем быстрее меняется магнитный поток через катушку, тем заметнее индукционный эффект.

Подсказка для выступления

В опыте катушка подключена к измерительному прибору. При движении магнита стрелка или показание прибора меняется; когда магнит остановлен, индукционный ток исчезает. Уточни, что ток возникает при изменении магнитного потока через контур, а не просто от присутствия магнита.

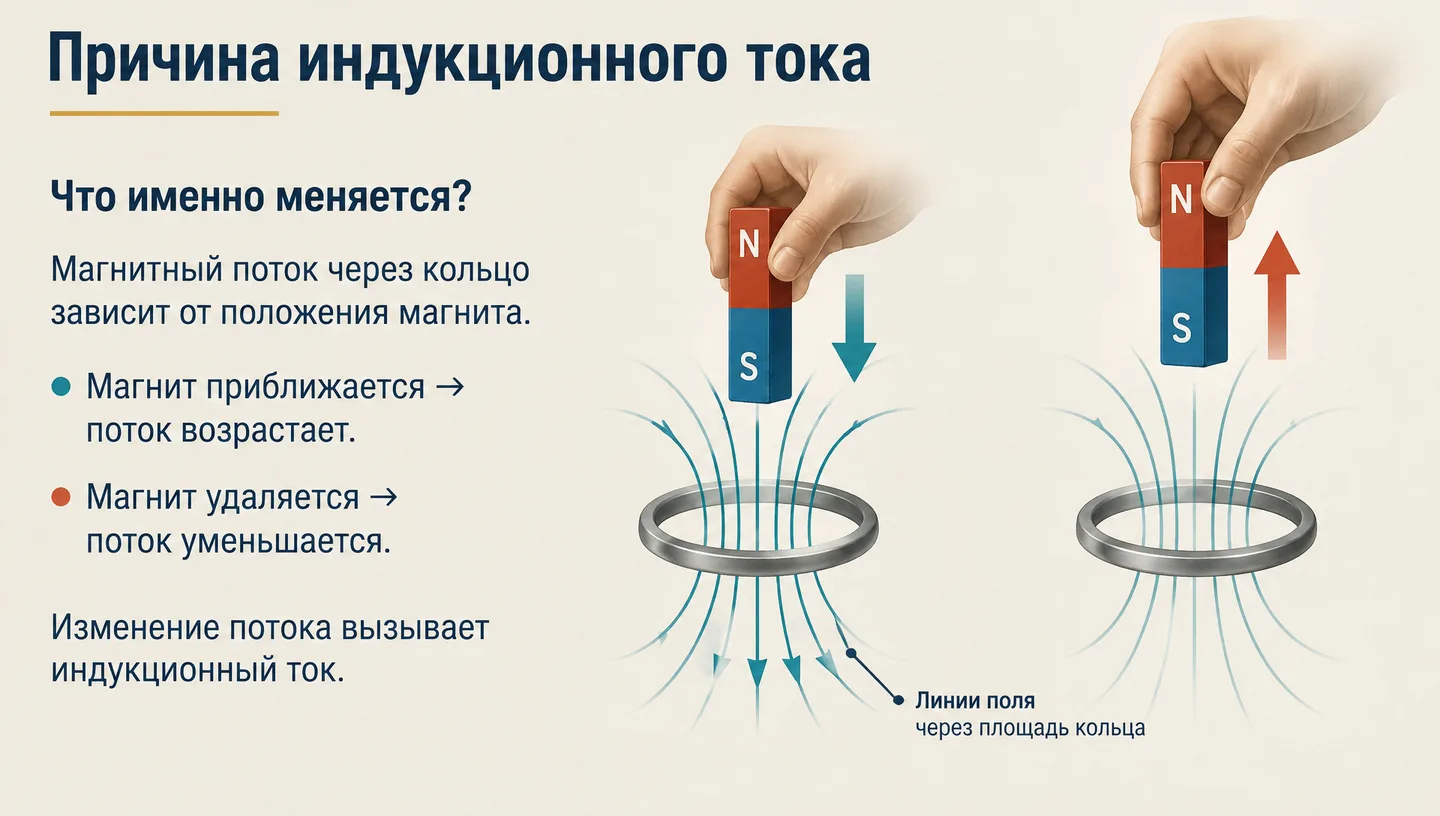

3. Причина индукционного тока

Причина индукционного тока

Что именно меняется? Магнитный поток через кольцо зависит от положения магнита. • Магнит приближается → поток возрастает. • Магнит удаляется → поток уменьшается. Изменение потока вызывает индукционный ток. Линии поля — через площадь кольца

Подсказка для выступления

Покажи на схеме оба направления движения магнита. Для приближения магнитный поток через кольцо возрастает; для удаления — убывает. Направление индуцированного поля меняется так, чтобы противодействовать соответствующему изменению потока.

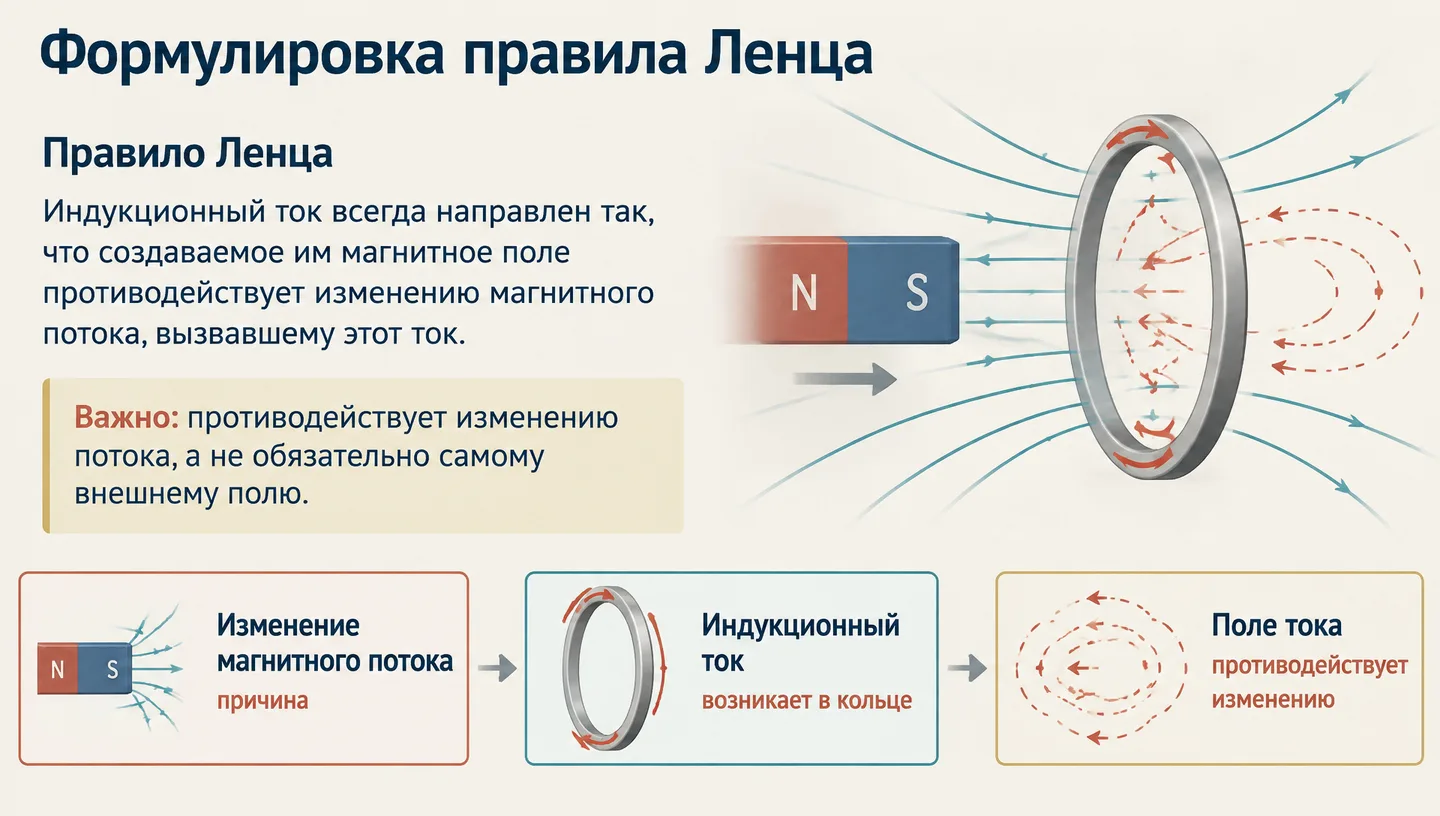

4. Формулировка правила Ленца

Формулировка правила Ленца

Правило Ленца Индукционный ток всегда направлен так, что создаваемое им магнитное поле противодействует изменению магнитного потока, вызвавшему этот ток. Важно: противодействует изменению потока, а не обязательно самому внешнему полю. Изменение магнитного потока — причина Индукционный ток — возникает в кольце Поле тока — противодействует изменению

Подсказка для выступления

Прочитай формулировку точно. Подчеркни разницу между противодействием изменению и противодействием самому магнитному полю: индуцированное поле не всегда направлено против поля магнита. При удалении магнита оно, наоборот, стремится сохранить прежний поток.

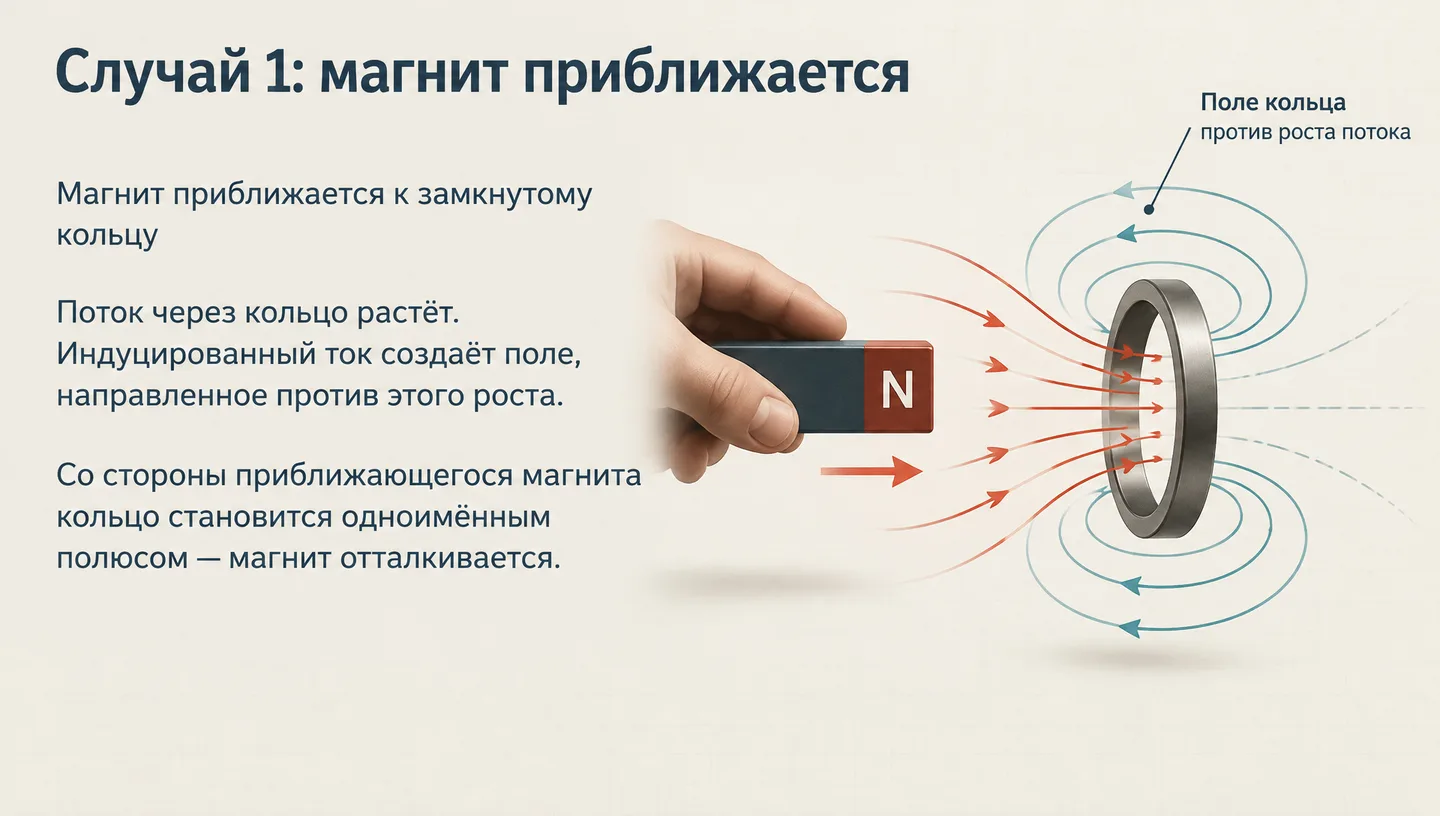

5. Случай 1: магнит приближается

Случай 1: магнит приближается

Магнит приближается к замкнутому кольцу Поток через кольцо растёт. Индуцированный ток создаёт поле, направленное против этого роста. Со стороны приближающегося магнита кольцо становится одноимённым полюсом — магнит отталкивается. Поле кольца — против роста потока

Подсказка для выступления

Для приближения северного полюса к кольцу поток поля через кольцо увеличивается. Кольцо создаёт поле, противодействующее росту потока: со стороны магнита кольцо ведёт себя как северный полюс и отталкивает приближающийся магнит. Для дальнего полюса стороны поменяются, но принцип останется тем же.

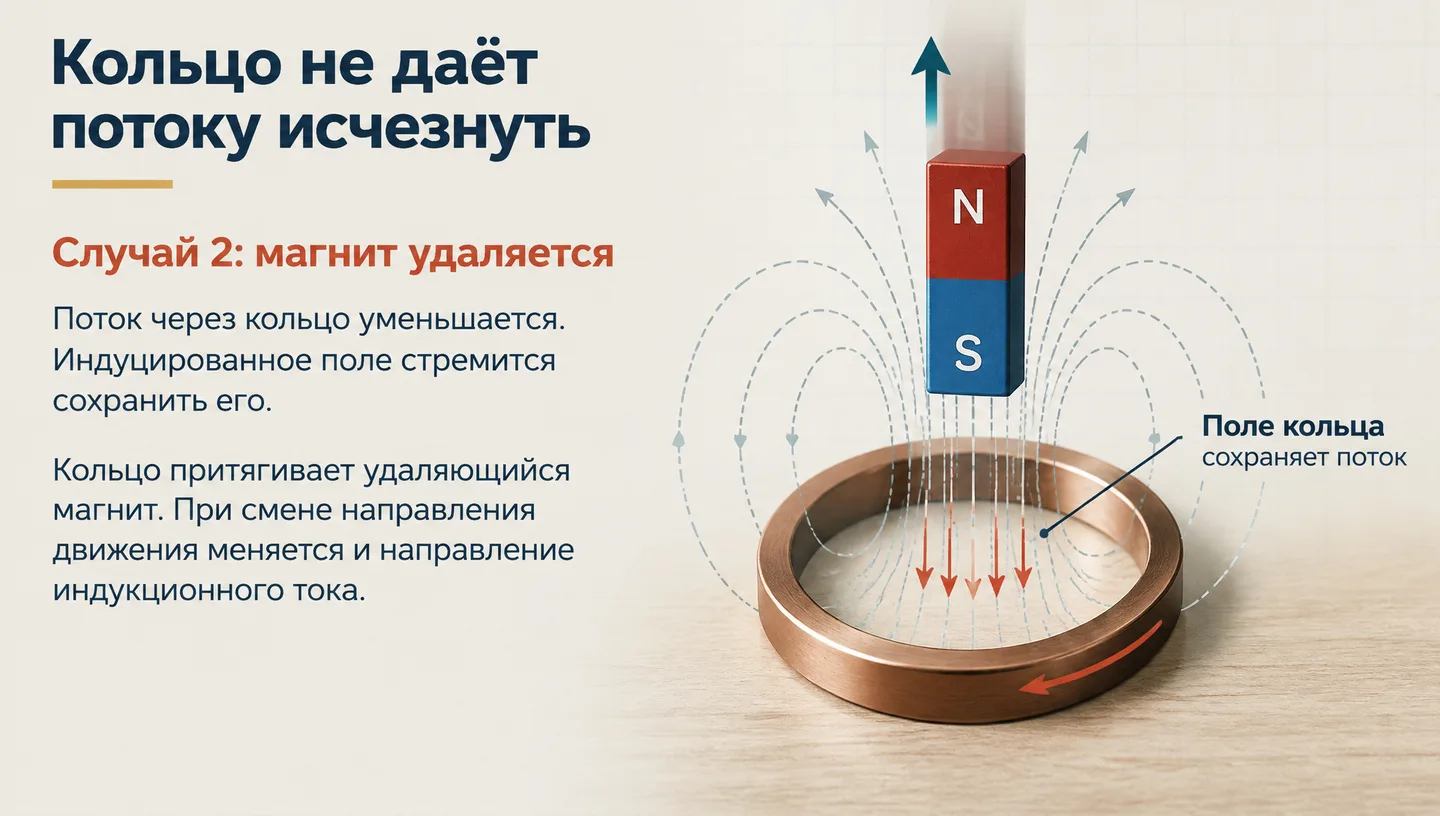

6. Кольцо не даёт потоку исчезнуть

Кольцо не даёт потоку исчезнуть

Случай 2: магнит удаляется Поток через кольцо уменьшается. Индуцированное поле стремится сохранить его. Кольцо притягивает удаляющийся магнит. При смене направления движения меняется и направление индукционного тока. Поле кольца — сохраняет поток

Подсказка для выступления

Теперь магнит удаляется. Поток уменьшается, поэтому индуцированное поле направлено так, чтобы поддерживать исходный поток. Ближняя к магниту сторона кольца становится противоположным полюсом и притягивает магнит. При удалении магнита направление тока меняется на противоположное по сравнению с приближением.
