  1. Как услышать радиоволну?
  2. От радиоволны к звуку
  3. Что такое радиоволна?
  4. Как передают звук радиоволной
  5. Почему приёмник выбирает одну станцию
  6. Как диод извлекает звуковой сигнал

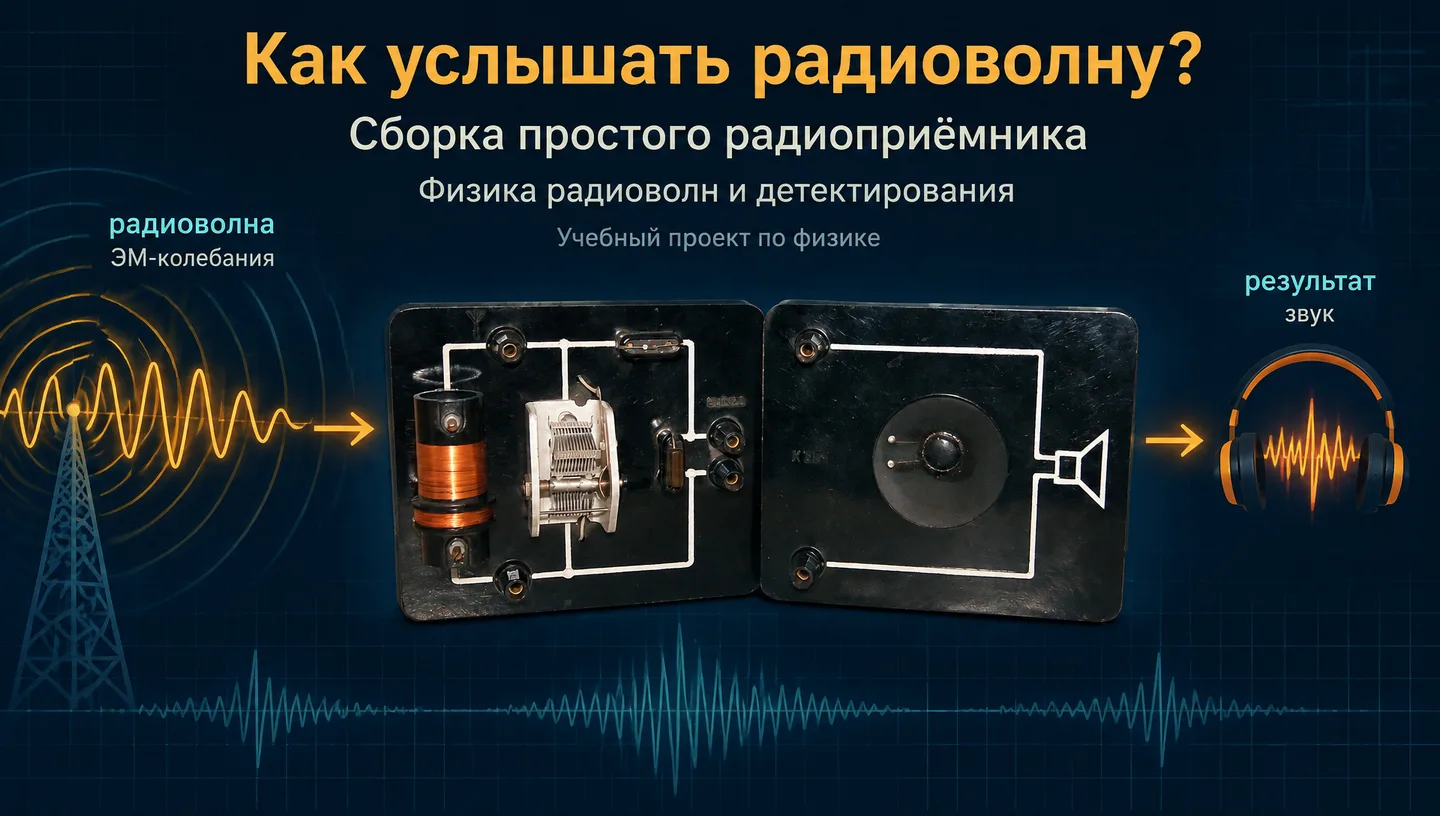

1. Как услышать радиоволну?

Сборка простого радиоприёмника Физика радиоволн и детектирования Учебный проект по физике радиоволна — ЭМ-колебания результат — звук

Подсказка для выступления

Начать с вопроса: как радиоволна превращается в слышимый звук? В докладе проследим весь путь сигнала — от антенны до наушника.

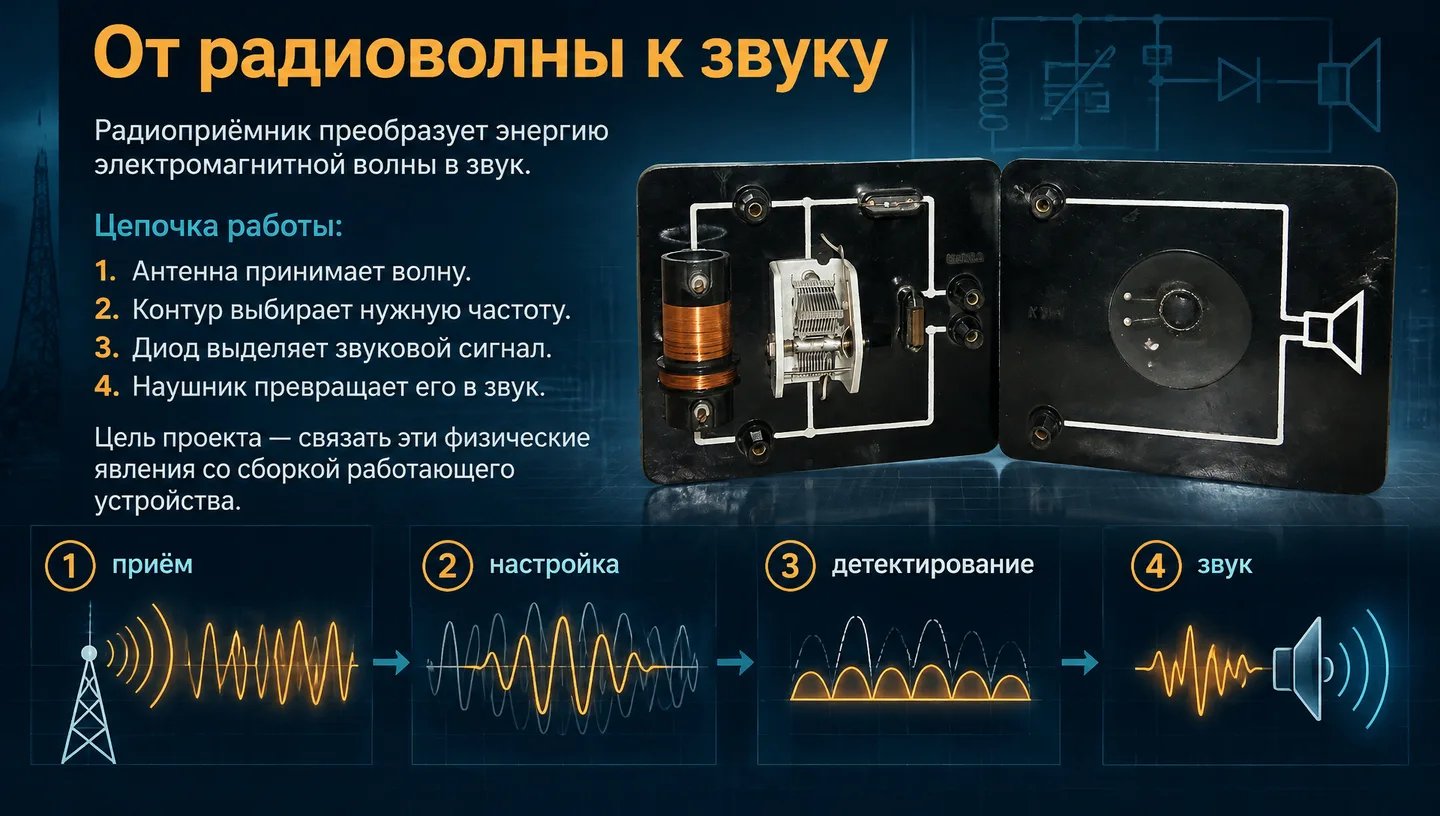

2. От радиоволны к звуку

От радиоволны к звуку

Радиоприёмник преобразует энергию электромагнитной волны в звук. Цепочка работы: 1. Антенна принимает волну. 2. Контур выбирает нужную частоту. 3. Диод выделяет звуковой сигнал. 4. Наушник превращает его в звук. Цель проекта — связать эти физические явления со сборкой работающего устройства. 1 — приём 2 — настройка 3 — детектирование 4 — звук

Подсказка для выступления

Радиоприёмник не создаёт звук из ничего: он преобразует энергию электромагнитной волны. Исторически важными этапами стали эксперименты Герца и практические опыты Попова.

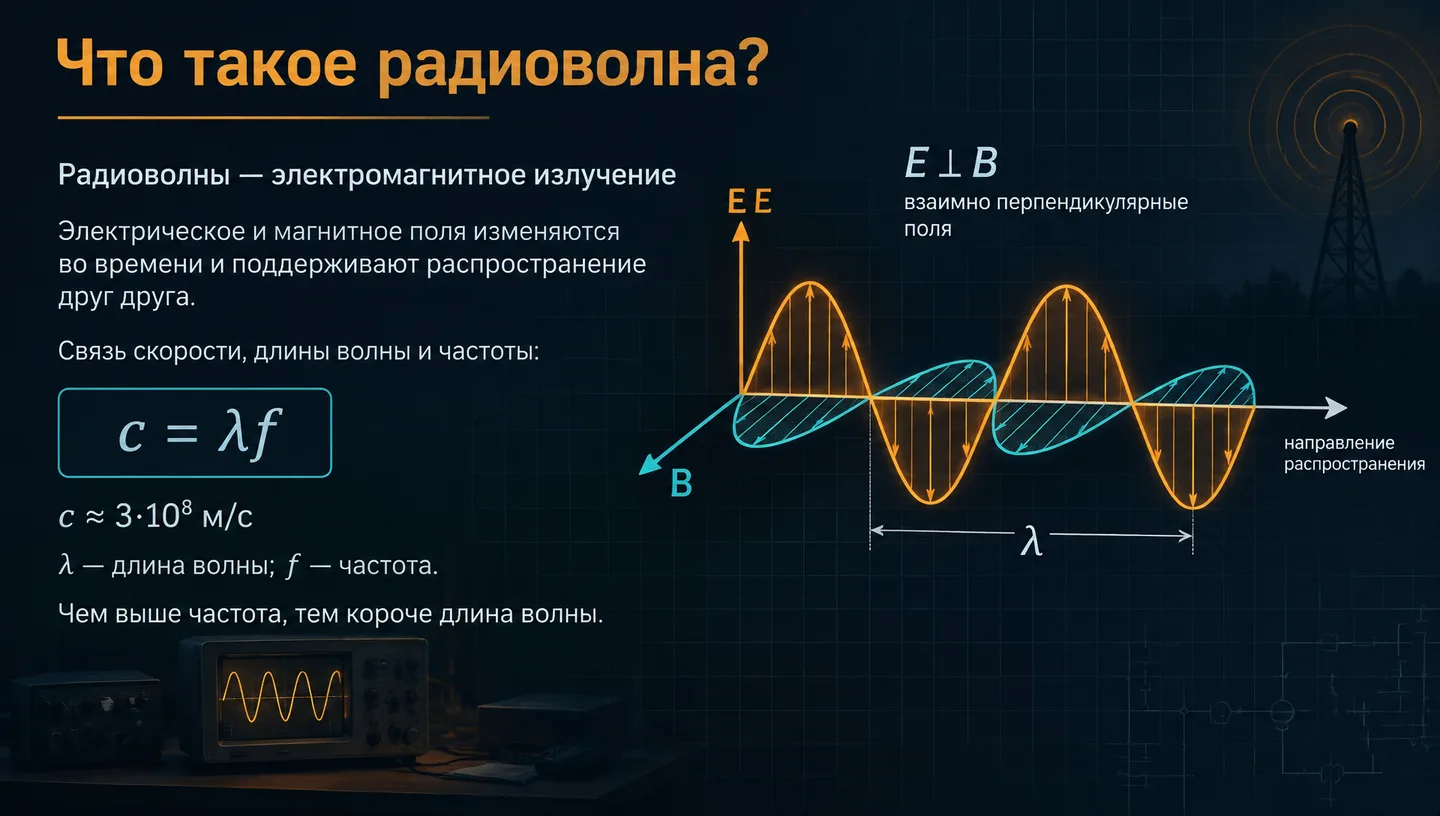

3. Что такое радиоволна?

Что такое радиоволна?

Радиоволны — электромагнитное излучение Электрическое и магнитное поля изменяются во времени и поддерживают распространение друг друга. Связь скорости, длины волны и частоты: c = λf c ≈ 3·10⁸ м/с λ — длина волны; f — частота. Чем выше частота, тем короче длина волны. E ⟂ B — взаимно перпендикулярные поля → — направление распространения

Подсказка для выступления

Подчеркнуть, что радиоволны — часть электромагнитного спектра. В вакууме все электромагнитные волны распространяются со скоростью света. Для расчётов важно различать частоту f и длину волны λ.

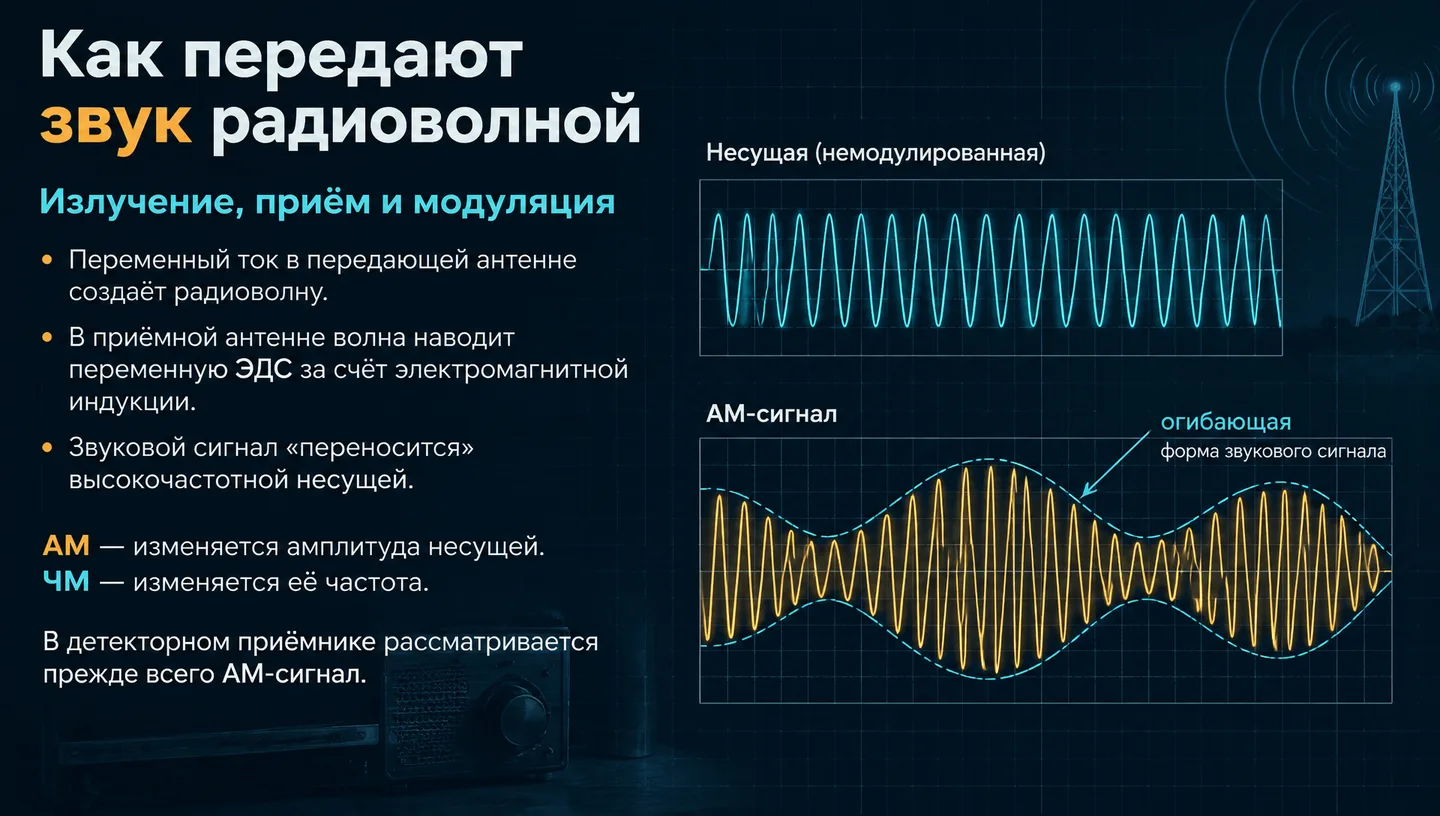

4. Как передают звук радиоволной

Как передают звук радиоволной

Излучение, приём и модуляция • Переменный ток в передающей антенне создаёт радиоволну. • В приёмной антенне волна наводит переменную ЭДС за счёт электромагнитной индукции. • Звуковой сигнал «переносится» высокочастотной несущей. АМ — изменяется амплитуда несущей. ЧМ — изменяется её частота. В детекторном приёмнике рассматривается прежде всего АМ-сигнал. огибающая — форма звукового сигнала

Подсказка для выступления

Объяснить, что переменный ток в передающей антенне создаёт меняющееся электромагнитное поле. В приёмной антенне поле наводит переменную ЭДС. Для передачи речи используют несущую высокую частоту и изменяют её параметры — это модуляция.

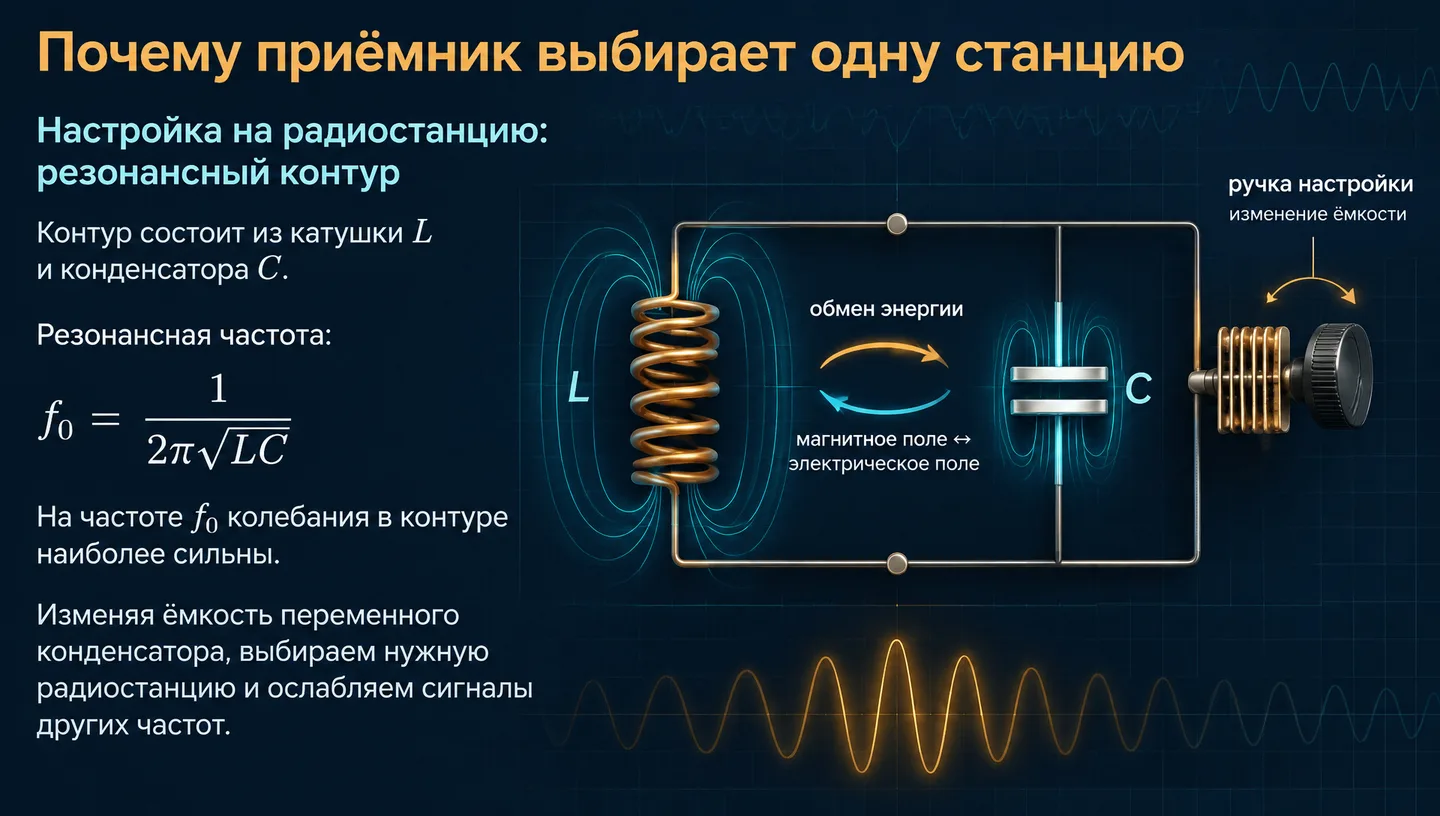

5. Почему приёмник выбирает одну станцию

Почему приёмник выбирает одну станцию

Настройка на радиостанцию: резонансный контур Контур состоит из катушки L и конденсатора C. Резонансная частота: f₀ = 1 / (2π√LC) На частоте f₀ колебания в контуре наиболее сильны. Изменяя ёмкость переменного конденсатора, выбираем нужную радиостанцию и ослабляем сигналы других частот. обмен энергии — магнитное поле ↔ электрическое поле ручка настройки — изменение ёмкости

Подсказка для выступления

Резонансный контур можно сравнить с фильтром: он сильнее всего реагирует на одну частоту. Формула Томсона показывает, как настройка зависит от индуктивности катушки и ёмкости конденсатора. Увеличение C или L уменьшает резонансную частоту.

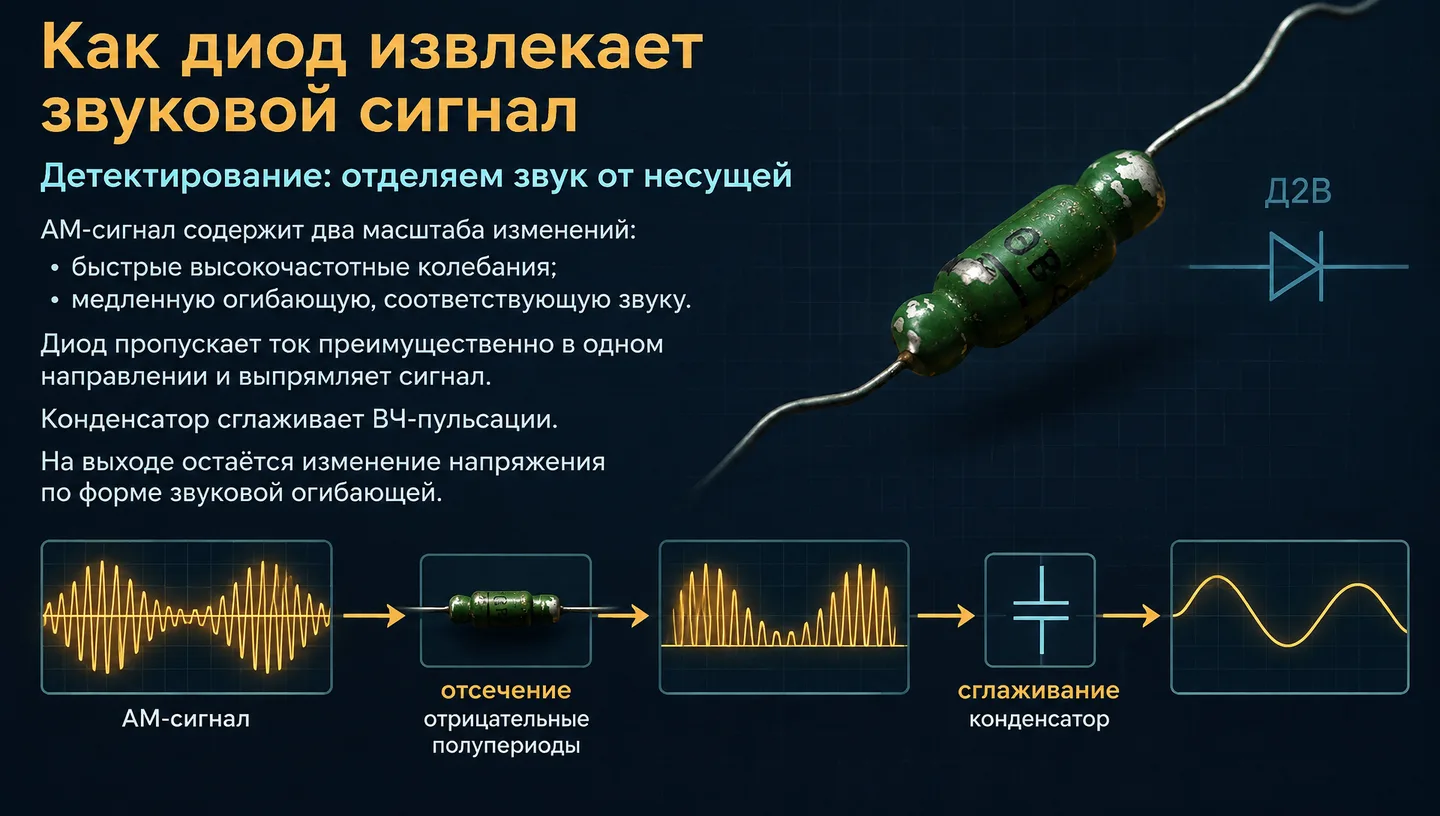

6. Как диод извлекает звуковой сигнал

Как диод извлекает звуковой сигнал

Детектирование: отделяем звук от несущей АМ-сигнал содержит два масштаба изменений: • быстрые высокочастотные колебания; • медленную огибающую, соответствующую звуку. Диод пропускает ток преимущественно в одном направлении и выпрямляет сигнал. Конденсатор сглаживает ВЧ-пульсации. На выходе остаётся изменение напряжения по форме звуковой огибающей. отсечение — отрицательные полупериоды сглаживание — конденсатор

Подсказка для выступления

На вход детектора поступает АМ-сигнал. Диод проводит ток преимущественно в одном направлении, поэтому отрицательные полупериоды подавляются. Конденсатор сглаживает быстрые изменения, а медленная огибающая остаётся и создаёт ток звуковой частоты через наушник.
