Логические элементы

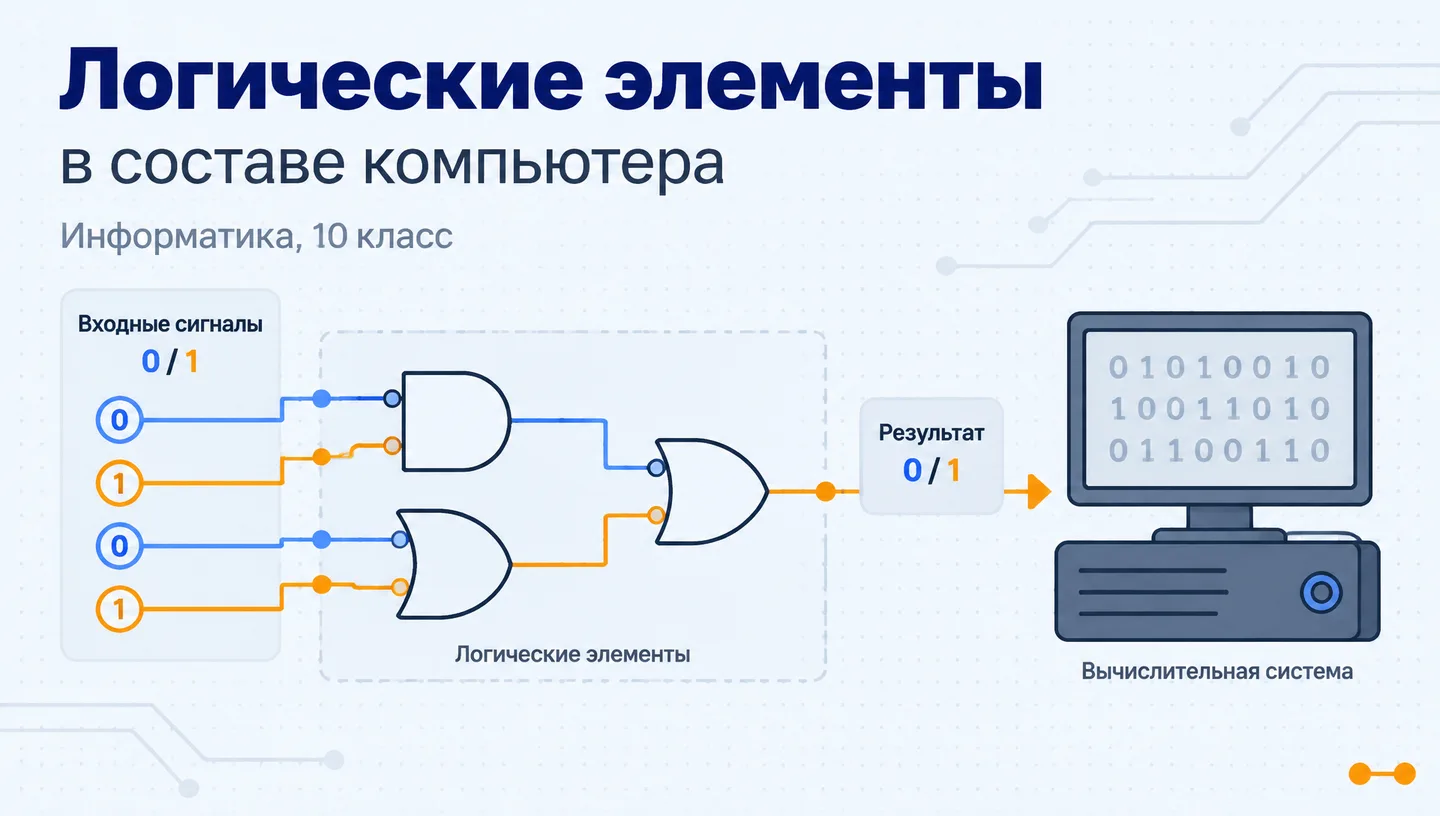

Логические элементы в составе компьютера Информатика, 10 класс Входные сигналы — 0 / 1 Результат — 0 / 1

1. Логические элементы

Логические элементы в составе компьютера Информатика, 10 класс Входные сигналы — 0 / 1 Результат — 0 / 1

Подсказка для выступления

Объяви тему урока: логические элементы — это электронные схемы, которые выполняют простейшие логические операции и являются основой цифровой техники.

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDF Скачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Основа цифровой техники Слайд 3Логический элемент НЕ Слайд 6Как описывают логические элементы

Слайды и пояснения

Показать план

План презентации

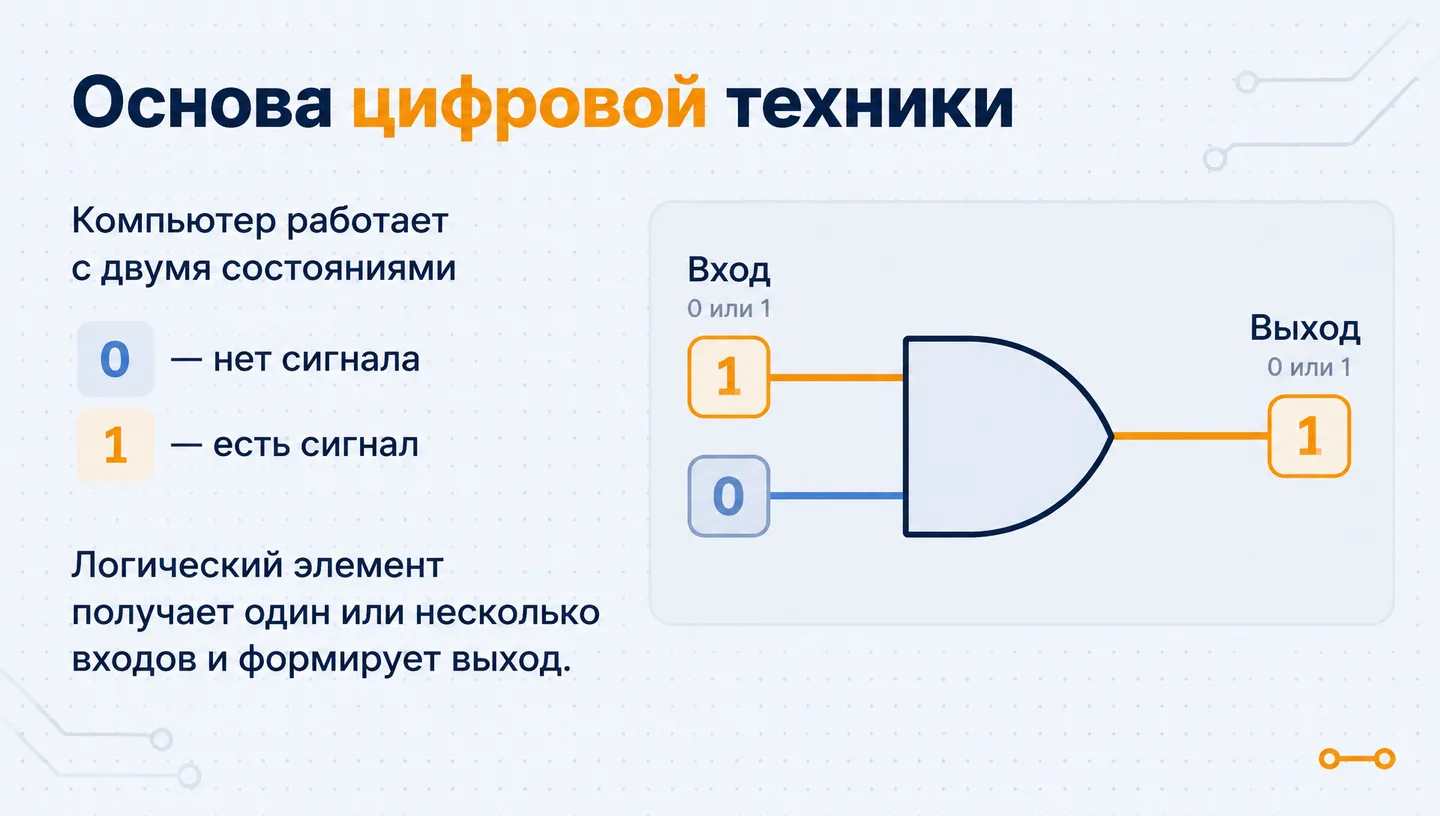

2. Основа цифровой техники

Компьютер работает с двумя состояниями 0 — нет сигнала 1 — есть сигнал Логический элемент получает один или несколько входов и формирует выход. Вход — 0 или 1 Выход — 0 или 1

Подсказка для выступления

Подчеркни: компьютер работает не с непрерывными значениями, а с двумя устойчивыми состояниями. В электронике им соответствуют, например, низкий и высокий уровни напряжения.

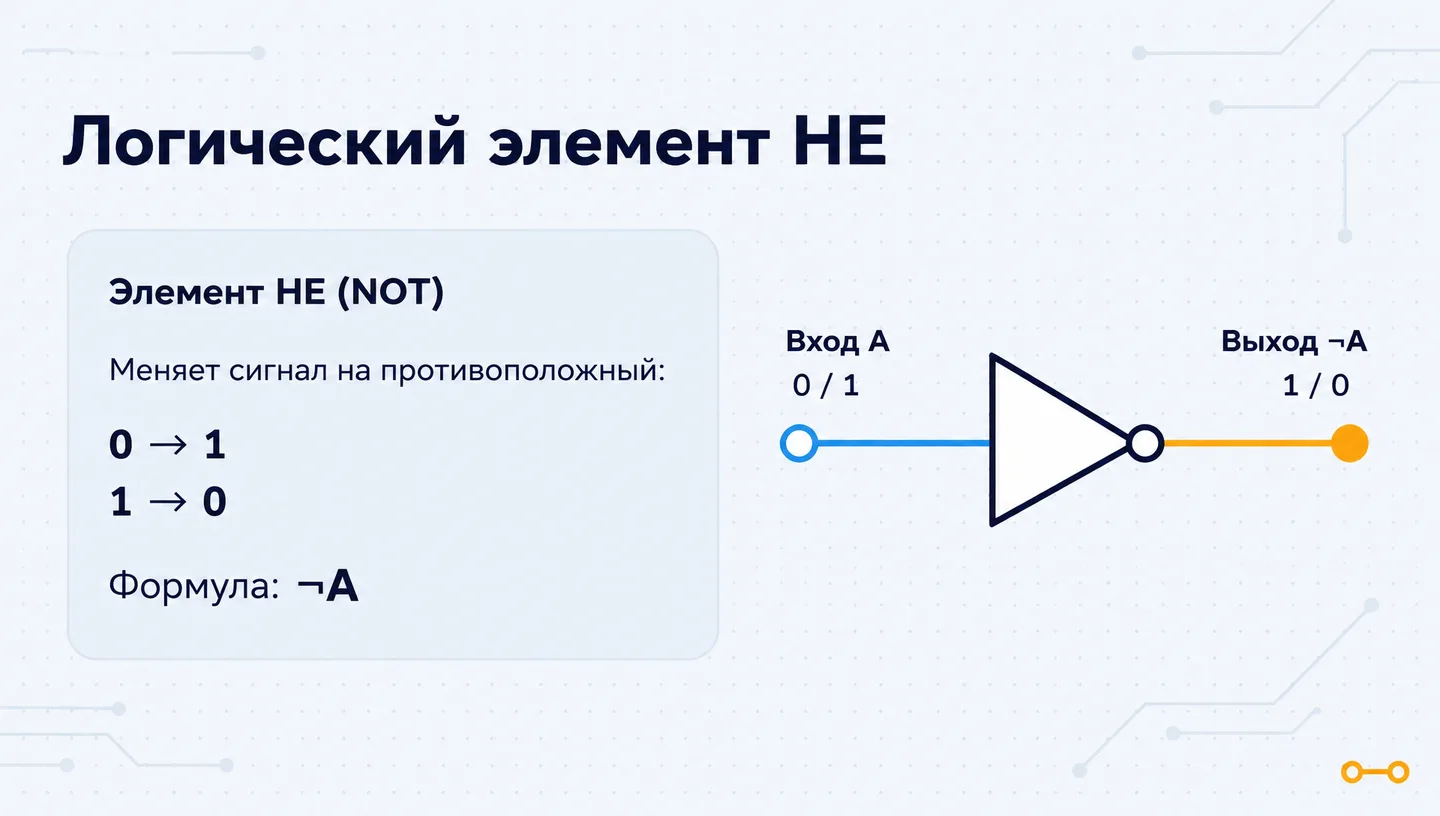

3. Логический элемент НЕ

Элемент НЕ (NOT) Меняет сигнал на противоположный: 0 → 1 1 → 0 Формула: ¬A Вход A — 0 / 1 Выход ¬A — 1 / 0

Подсказка для выступления

Объясни, что инвертор меняет значение сигнала на противоположное. Приведи пример: если A = 0, то НЕ A = 1; если A = 1, то НЕ A = 0.

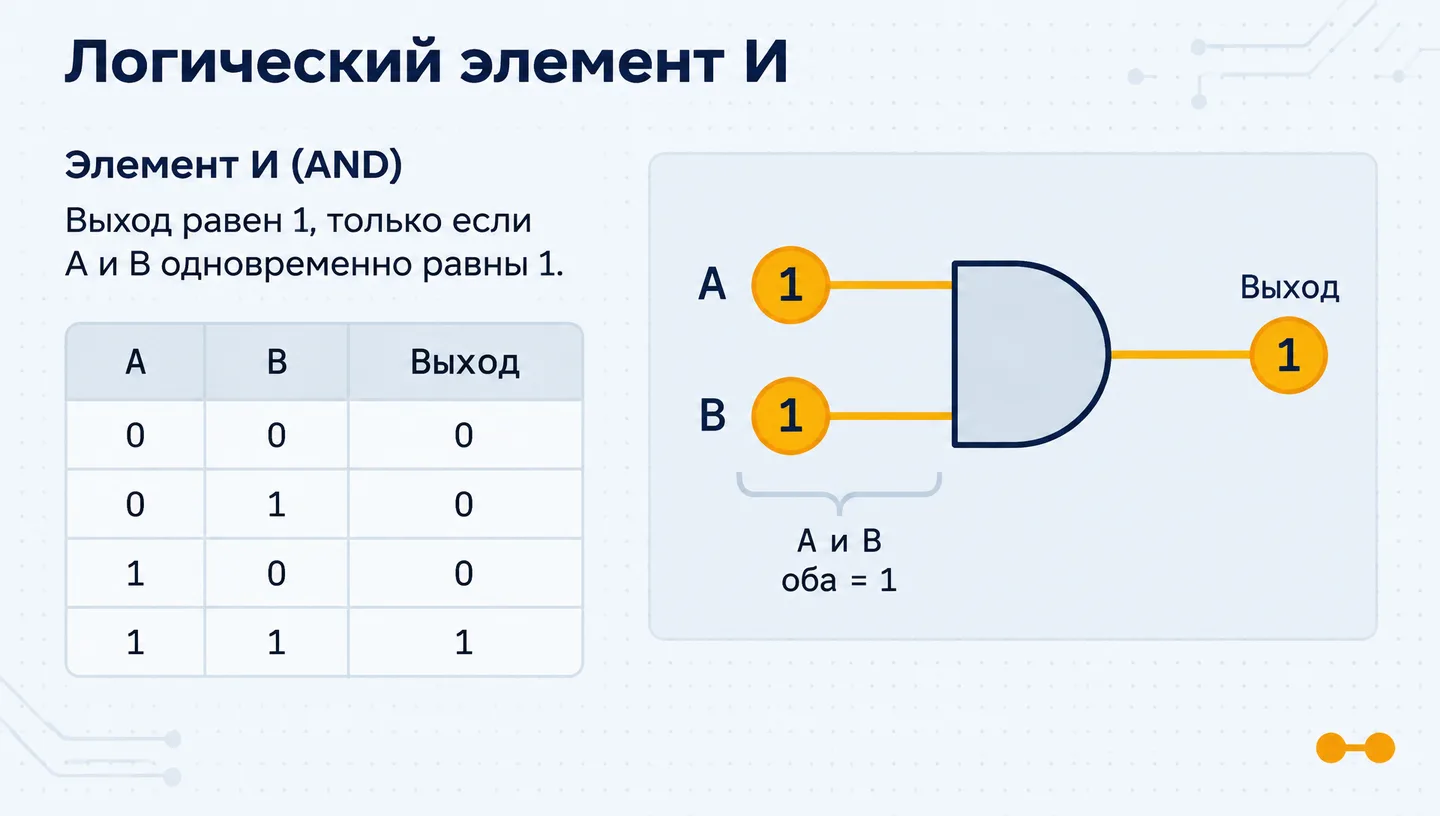

4. Логический элемент И

Элемент И (AND) Выход равен 1, только если A и B одновременно равны 1. A B Выход 0 0 0 0 1 0 1 0 0 1 1 1 A и B — оба = 1 Выход — 1

Подсказка для выступления

Разбери таблицу по строкам. Выход И равен 1 только тогда, когда оба входа равны 1. Слово «И» означает одновременное выполнение условий.

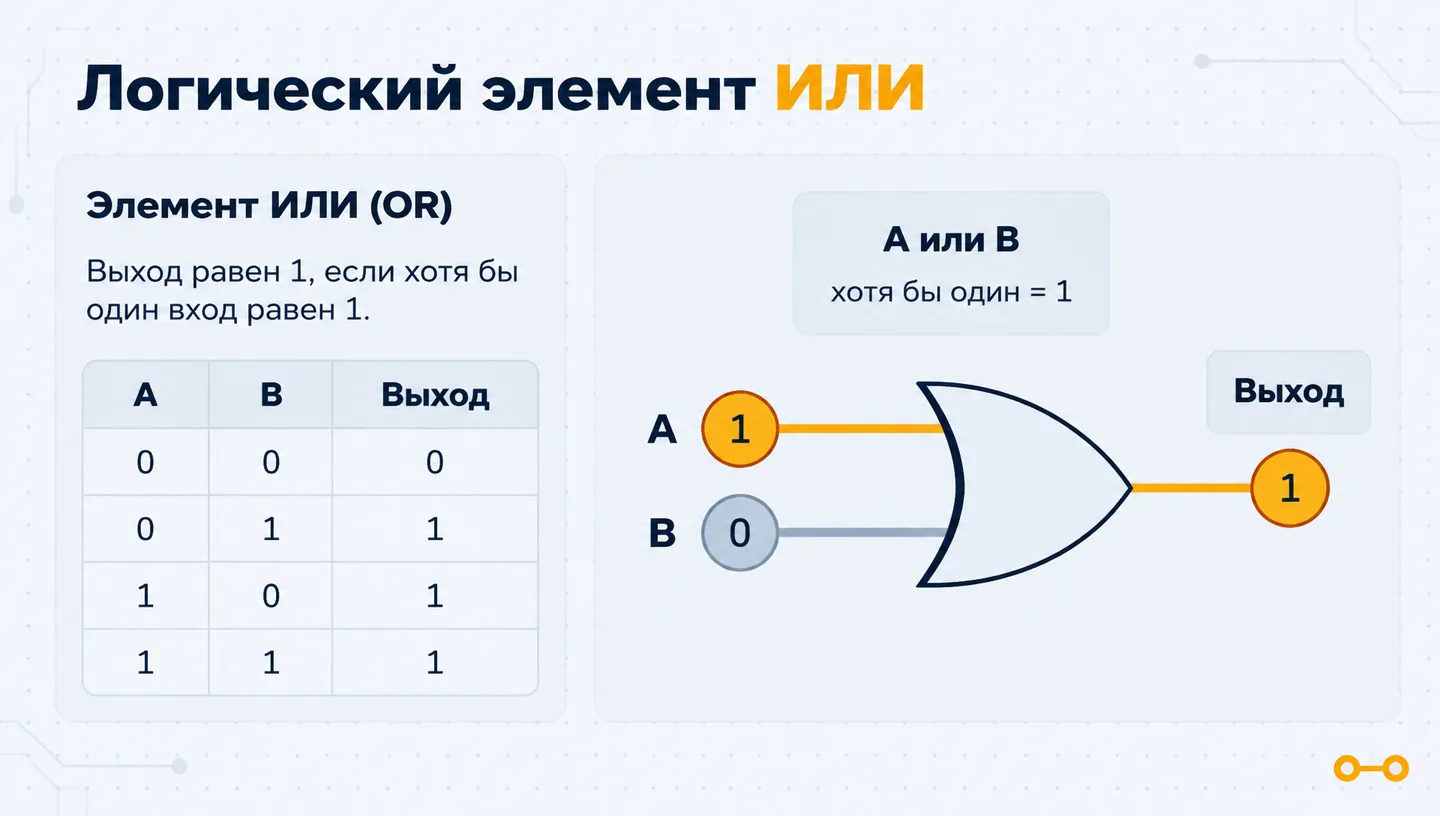

5. Логический элемент ИЛИ

Элемент ИЛИ (OR) Выход равен 1, если хотя бы один вход равен 1. A B Выход 0 0 0 0 1 1 1 0 1 1 1 1 A или B — хотя бы один = 1 Выход — 1

Подсказка для выступления

Обрати внимание на отличие от И: для ИЛИ достаточно хотя бы одного единичного входа. Выход равен 0 только в случае, когда оба входа равны 0.

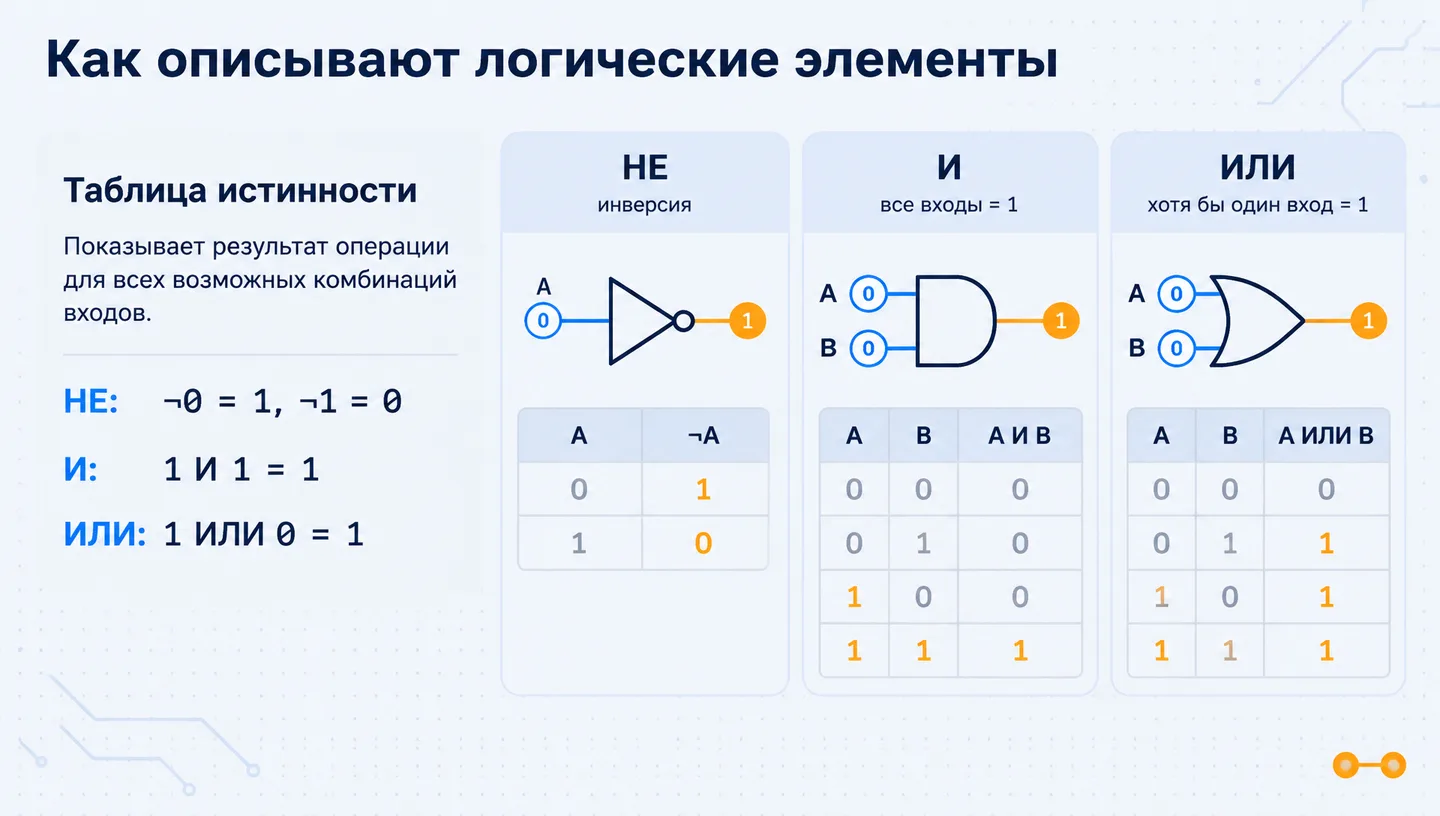

6. Как описывают логические элементы

Таблица истинности Показывает результат операции для всех возможных комбинаций входов. НЕ: ¬0 = 1, ¬1 = 0 И: 1 И 1 = 1 ИЛИ: 1 ИЛИ 0 = 1 НЕ — инверсия И — все входы = 1 ИЛИ — хотя бы один вход = 1

Подсказка для выступления

Предложи ученикам сравнить три операции. Для НЕ используется один вход, для И и ИЛИ — обычно два или больше. Таблица истинности полностью описывает поведение элемента.
