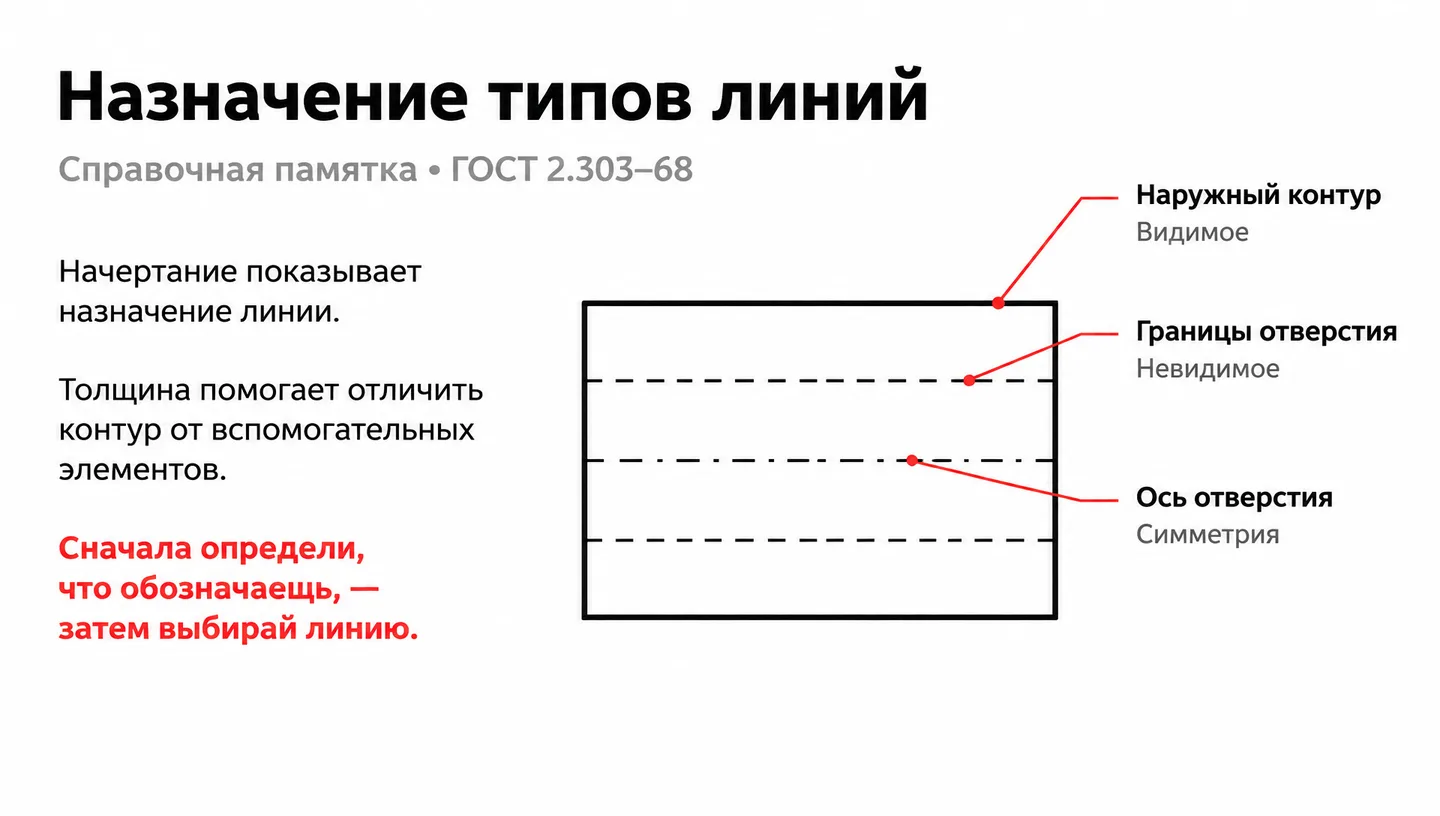

Назначение типов линий

Справочная памятка • ГОСТ 2.303–68 Начертание показывает назначение линии. Толщина помогает отличить контур от вспомогательных элементов. Сначала определи, что обозначаешь, — затем выбирай линию. Наружный контур — Видимое Границы отверстия — Невидимое Ось отверстия — Симметрия

Смотреть слайды

Готовая презентация

8 слайдов · PDF и PowerPoint

Скачать PDF Скачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Толщина линий: отсчёт от s Слайд 3Сплошные линии: контур и пояснения Слайд 8Быстрый выбор линии

Слайды и пояснения

Показать план

План презентации

1. Назначение типов линий

Подсказка для выступления

Тип линии сообщает, что именно показано: видимая поверхность, скрытая граница, ось или вспомогательное построение. Памятка основана на ГОСТ 2.303–68 «ЕСКД. Линии». Здесь собраны основные назначения; специальные обозначения, например резьбы, определяются соответствующими стандартами ЕСКД.

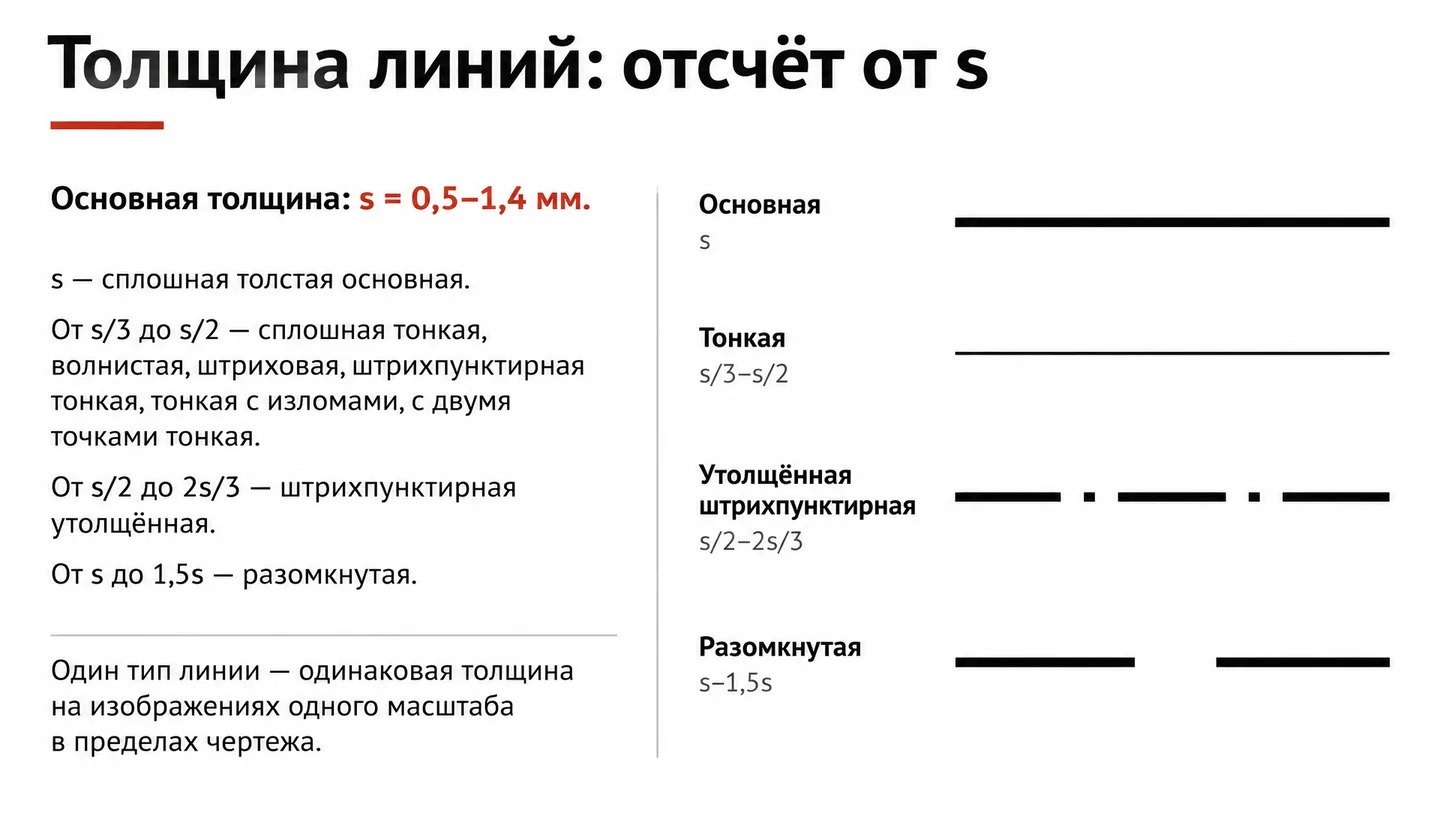

2. Толщина линий: отсчёт от s

Основная толщина: s = 0,5–1,4 мм. s — сплошная толстая основная. От s/3 до s/2 — сплошная тонкая, волнистая, штриховая, штрихпунктирная тонкая, тонкая с изломами, с двумя точками тонкая. От s/2 до 2s/3 — штрихпунктирная утолщённая. От s до 1,5s — разомкнутая. Один тип линии — одинаковая толщина на изображениях одного масштаба в пределах чертежа. Основная — s Тонкая — s/3–s/2 Утолщённая штрихпунктирная — s/2–2s/3 Разомкнутая — s–1,5s

Подсказка для выступления

Буквой s обозначают толщину сплошной толстой основной линии. Её выбирают с учётом формата, величины и сложности изображения. Остальные толщины задаются относительно s. Например, при s = 0,6 мм диапазон от s/3 до s/2 составляет 0,2–0,3 мм. Это пример расчёта, а не единственный допустимый набор.

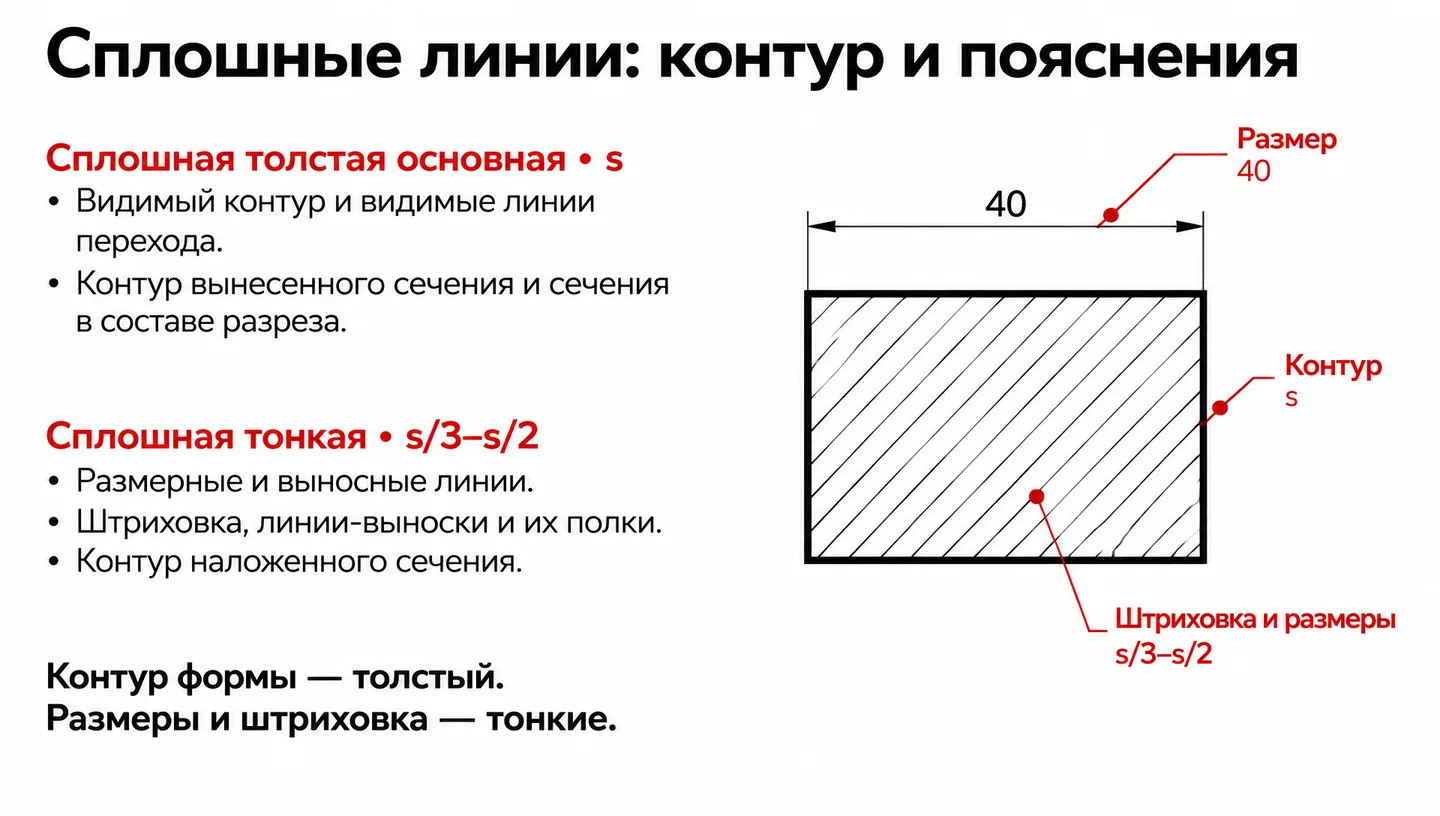

3. Сплошные линии: контур и пояснения

Сплошная толстая основная • s • Видимый контур и видимые линии перехода. • Контур вынесенного сечения и сечения в составе разреза. Сплошная тонкая • s/3–s/2 • Размерные и выносные линии. • Штриховка, линии-выноски и их полки. • Контур наложенного сечения. Контур формы — толстый. Размеры и штриховка — тонкие. Размер — 40 Контур — s Штриховка и размеры — s/3–s/2

Подсказка для выступления

Сплошная толстая основная выделяет форму детали. Ею также выполняют видимые линии перехода и контур вынесенного сечения или сечения в составе разреза. Сплошная тонкая обслуживает пояснения: размеры, штриховку, выноски. Важное различие: контур наложенного сечения выполняют тонкой линией, а вынесенного — основной.

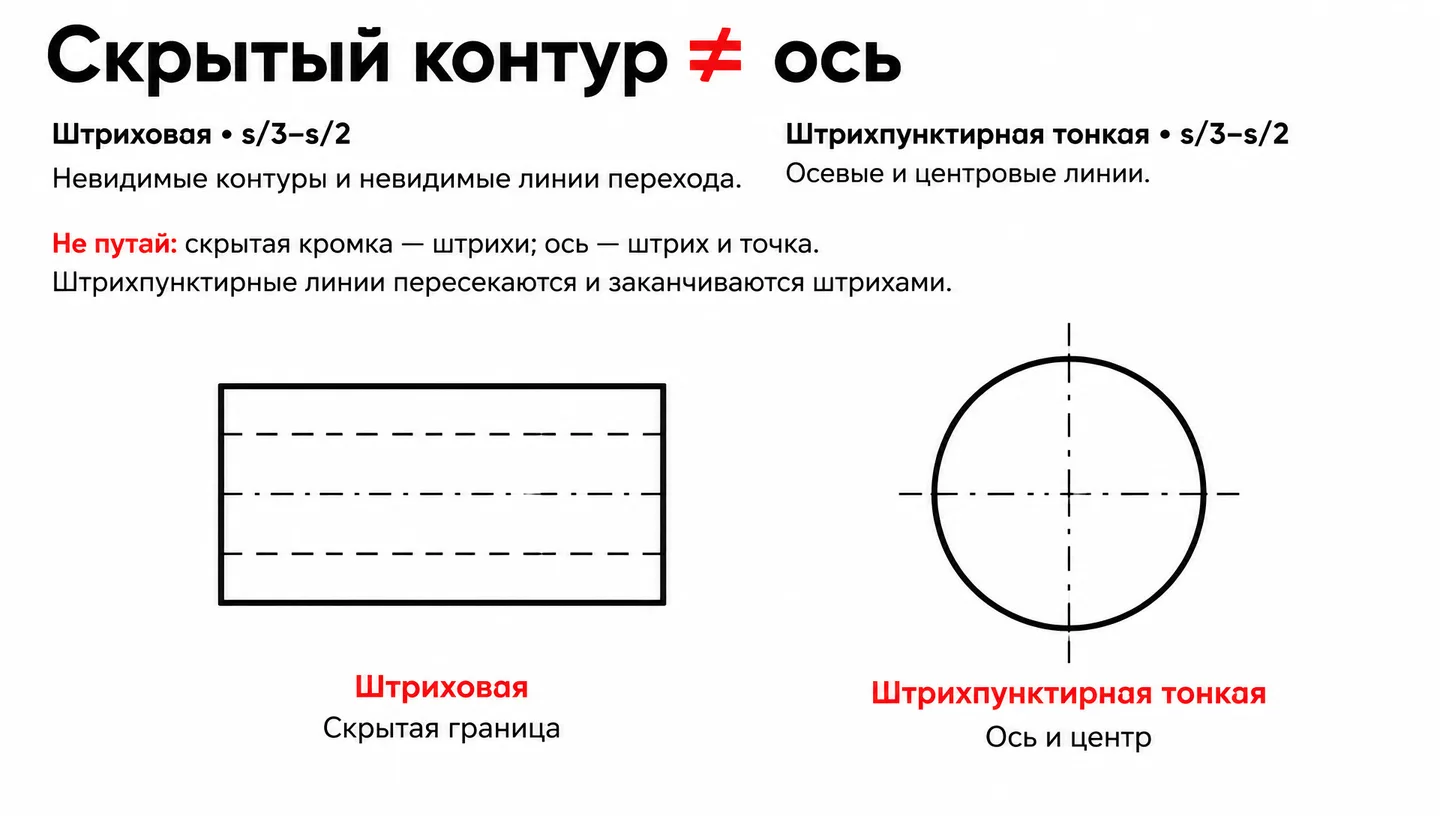

4. Скрытый контур ≠ ось

Штриховая • s/3–s/2 Невидимые контуры и невидимые линии перехода. Штрихпунктирная тонкая • s/3–s/2 Осевые и центровые линии. Не путай: скрытая кромка — штрихи; ось — штрих и точка. Штрихпунктирные линии пересекаются и заканчиваются штрихами. Штриховая — Скрытая граница Штрихпунктирная тонкая — Ось и центр

Подсказка для выступления

Штриховая линия обозначает невидимые контуры и невидимые линии перехода. Штрихпунктирная тонкая показывает оси и центры, а не границы материала. В штрихпунктирных линиях пересечения и окончания должны приходиться на штрихи. Если диаметр окружности или размер другой фигуры в изображении менее 12 мм, центровые линии заменяют сплошными тонкими.

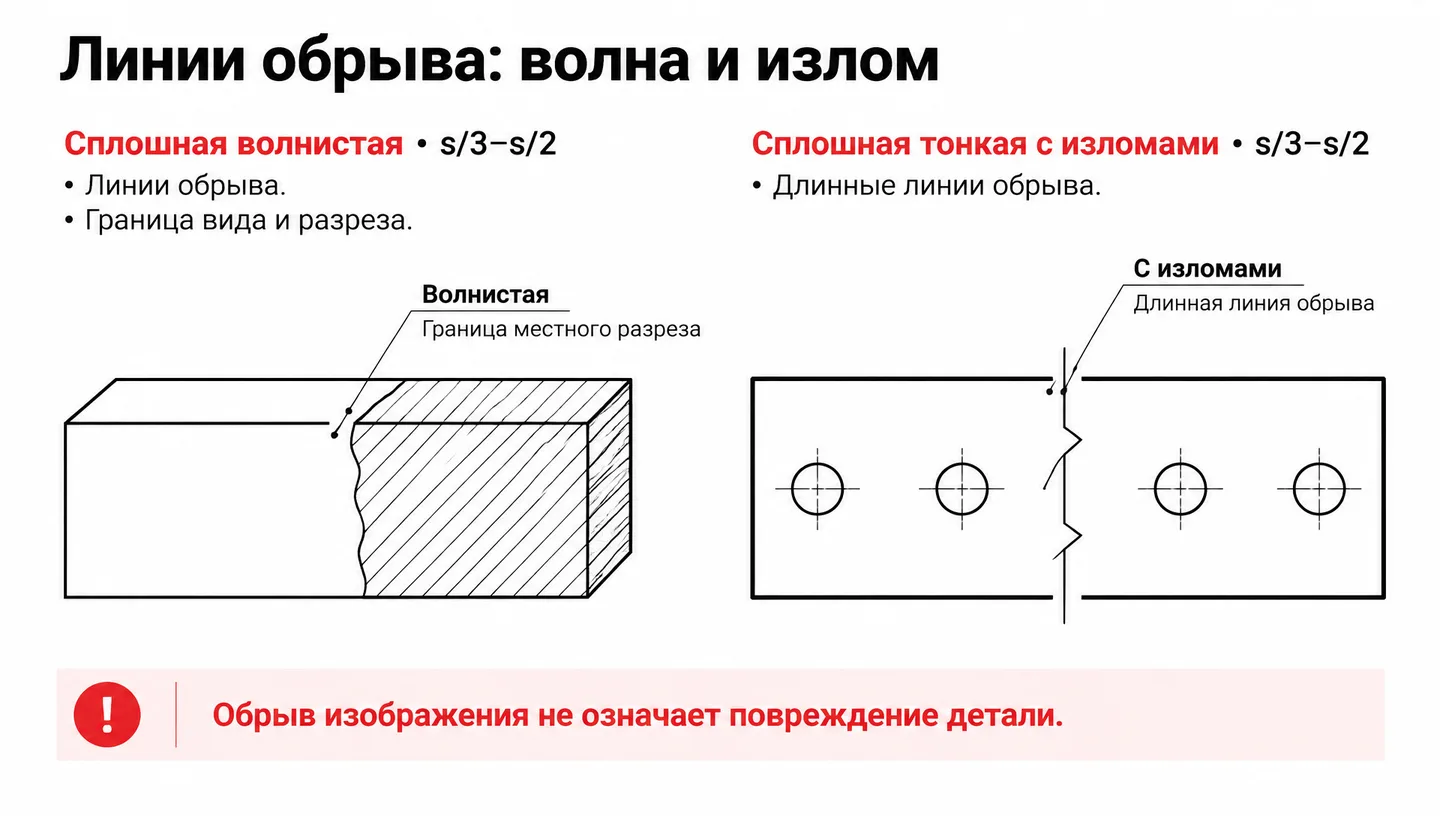

5. Линии обрыва: волна и излом

Сплошная волнистая • s/3–s/2 • Линии обрыва. • Граница вида и разреза. Сплошная тонкая с изломами • s/3–s/2 • Длинные линии обрыва. Обрыв изображения не означает повреждение детали. Волнистая — Граница местного разреза С изломами — Длинная линия обрыва

Подсказка для выступления

Обрыв позволяет не показывать всю протяжённость однообразной части детали. Это условное сокращение изображения, а не физический разлом. Волнистая линия применяется для обрывов и разграничения вида и разреза. Сплошная тонкая с изломами предназначена для длинных линий обрыва. Обе выполняют толщиной от s/3 до s/2.

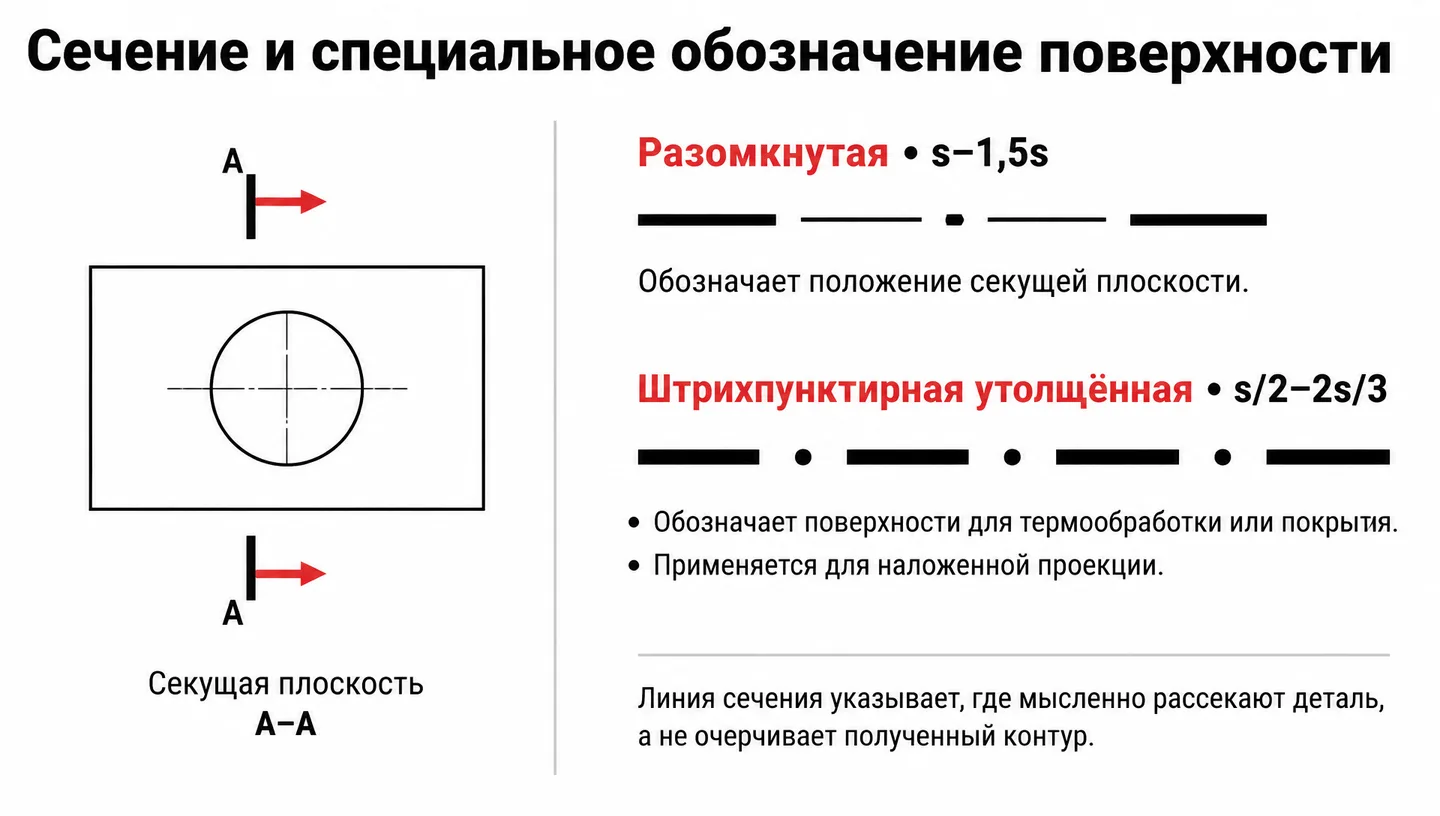

6. Сечение и специальное обозначение поверхности

Разомкнутая • s–1,5s Обозначает положение секущей плоскости. Штрихпунктирная утолщённая • s/2–2s/3 • Обозначает поверхности для термообработки или покрытия. • Применяется для наложенной проекции. Линия сечения указывает, где мысленно рассекают деталь, а не очерчивает полученный контур. Секущая плоскость — А–А Разомкнутая — s–1,5s Штрихпунктирная утолщённая — s/2–2s/3

Подсказка для выступления

Разомкнутая линия показывает положение секущей плоскости. Её нельзя путать с контуром полученного сечения: контур вынесенного сечения выполняется сплошной основной. Штрихпунктирная утолщённая используется для обозначения поверхностей, подлежащих термообработке или покрытию; ещё одно назначение — изображение элементов перед секущей плоскостью, то есть наложенная проекция.

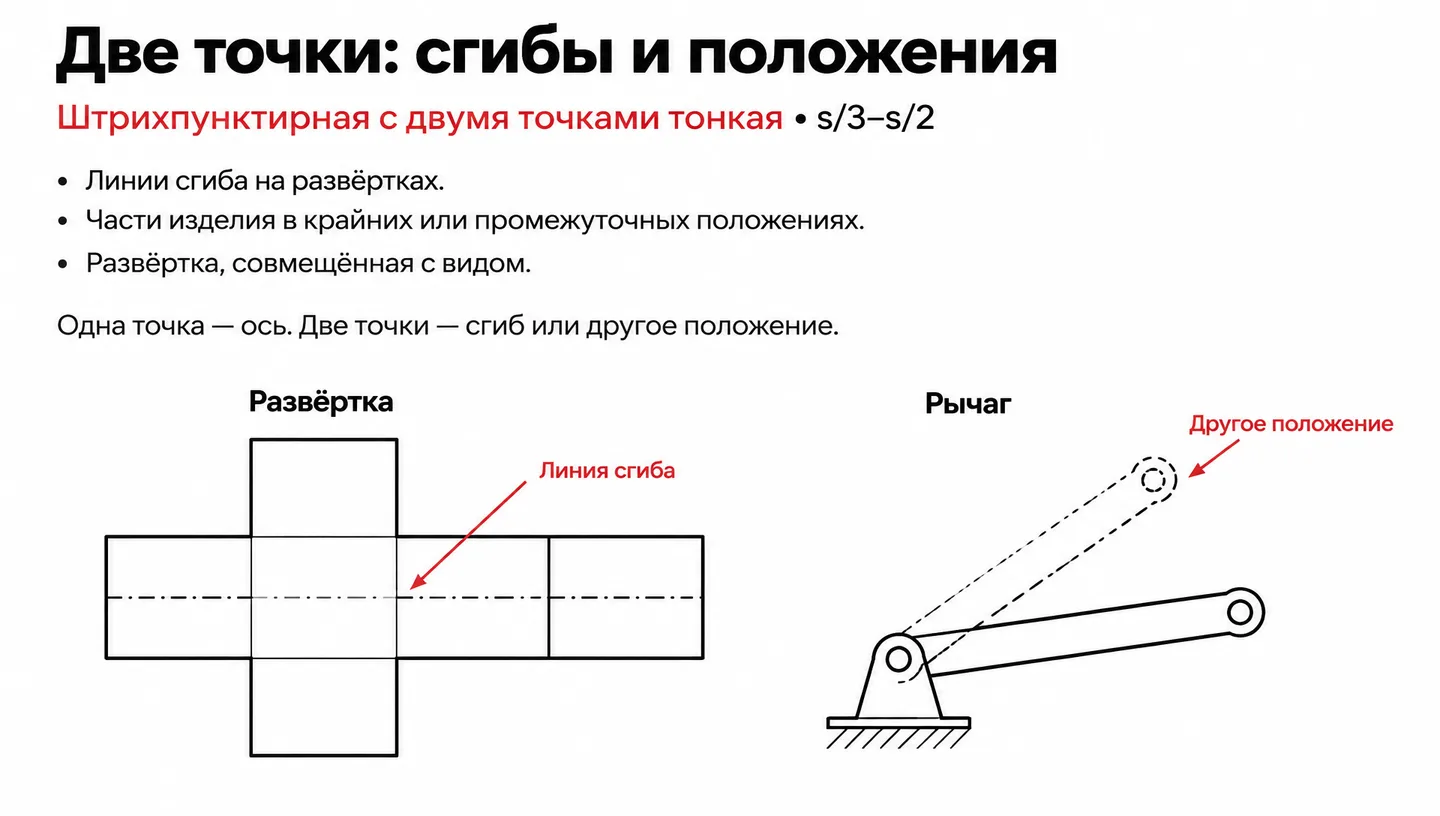

7. Две точки: сгибы и положения

Штрихпунктирная с двумя точками тонкая • s/3–s/2 • Линии сгиба на развёртках. • Части изделия в крайних или промежуточных положениях. • Развёртка, совмещённая с видом. Одна точка — ось. Две точки — сгиб или другое положение. Развёртка — Линия сгиба Рычаг — Другое положение

Подсказка для выступления

В этом типе линии между длинными штрихами расположены две точки. Он позволяет отличить сгиб от кромки разрезания, а другое положение механизма — от его основного контура. Также такой линией изображают развёртку, совмещённую с видом. Не заменяйте её обычной осевой штрихпунктирной линией с одной точкой.

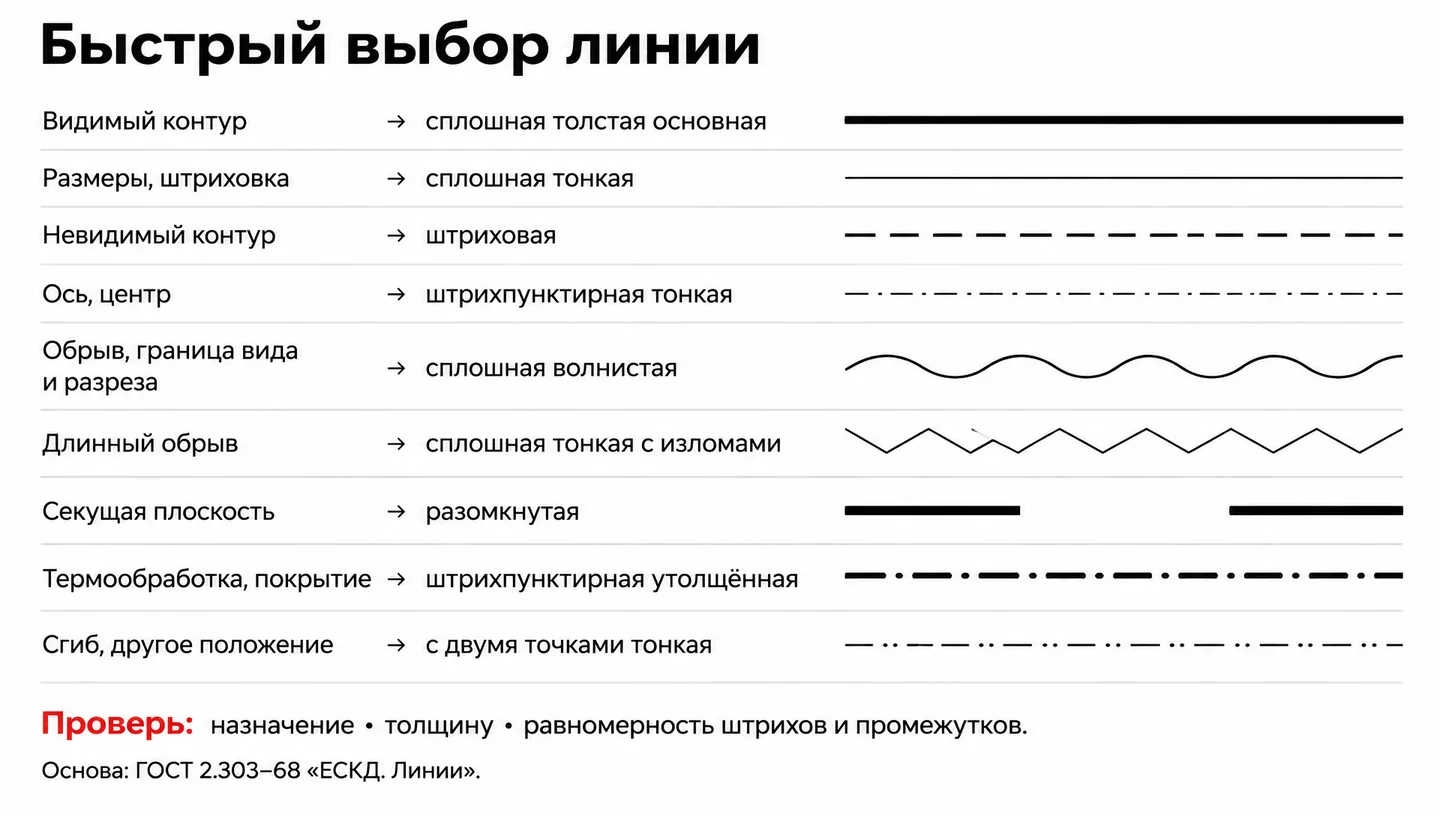

8. Быстрый выбор линии

Видимый контур → сплошная толстая основная Размеры, штриховка → сплошная тонкая Невидимый контур → штриховая Ось, центр → штрихпунктирная тонкая Обрыв, граница вида и разреза → сплошная волнистая Длинный обрыв → сплошная тонкая с изломами Секущая плоскость → разомкнутая Термообработка, покрытие → штрихпунктирная утолщённая Сгиб, другое положение → с двумя точками тонкая Проверь: назначение • толщину • равномерность штрихов и промежутков. Основа: ГОСТ 2.303–68 «ЕСКД. Линии».

Подсказка для выступления

При работе удобно сначала назвать назначение линии и только затем выбрать её начертание. После этого проверьте толщины и ритм штрихов. Длины штрихов выбирают по величине изображения; внутри линии штрихи и промежутки должны быть приблизительно одинаковыми. Полная нормативная основа памятки — ГОСТ 2.303–68 «ЕСКД. Линии», таблица 1 и правила выполнения линий; предоставленный текст доступен по адресу https://meganorm.ru/Data/11/1174.pdf.
