Оборудование фонтанных скважин

Фонтанная скважина и её оборудование Задача оборудования — безопасно принять продукцию пласта, герметизировать устье и управлять потоком Пласт — источник энергии и продукции Устье — герметизация и управление Промысловый трубопровод — отвод продукции

Первый слайд: Оборудование фонтанных скважинСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Из чего состоит оборудованиеСлайд 3Трубная головкаСлайд 6Основные признаки классификации

Слайды и пояснения

Показать план

План презентации

  1. Оборудование фонтанных скважин
  2. Из чего состоит оборудование
  3. Трубная головка
  4. Фонтанная ёлка
  5. Крестовая и тройниковая арматура
  6. Основные признаки классификации

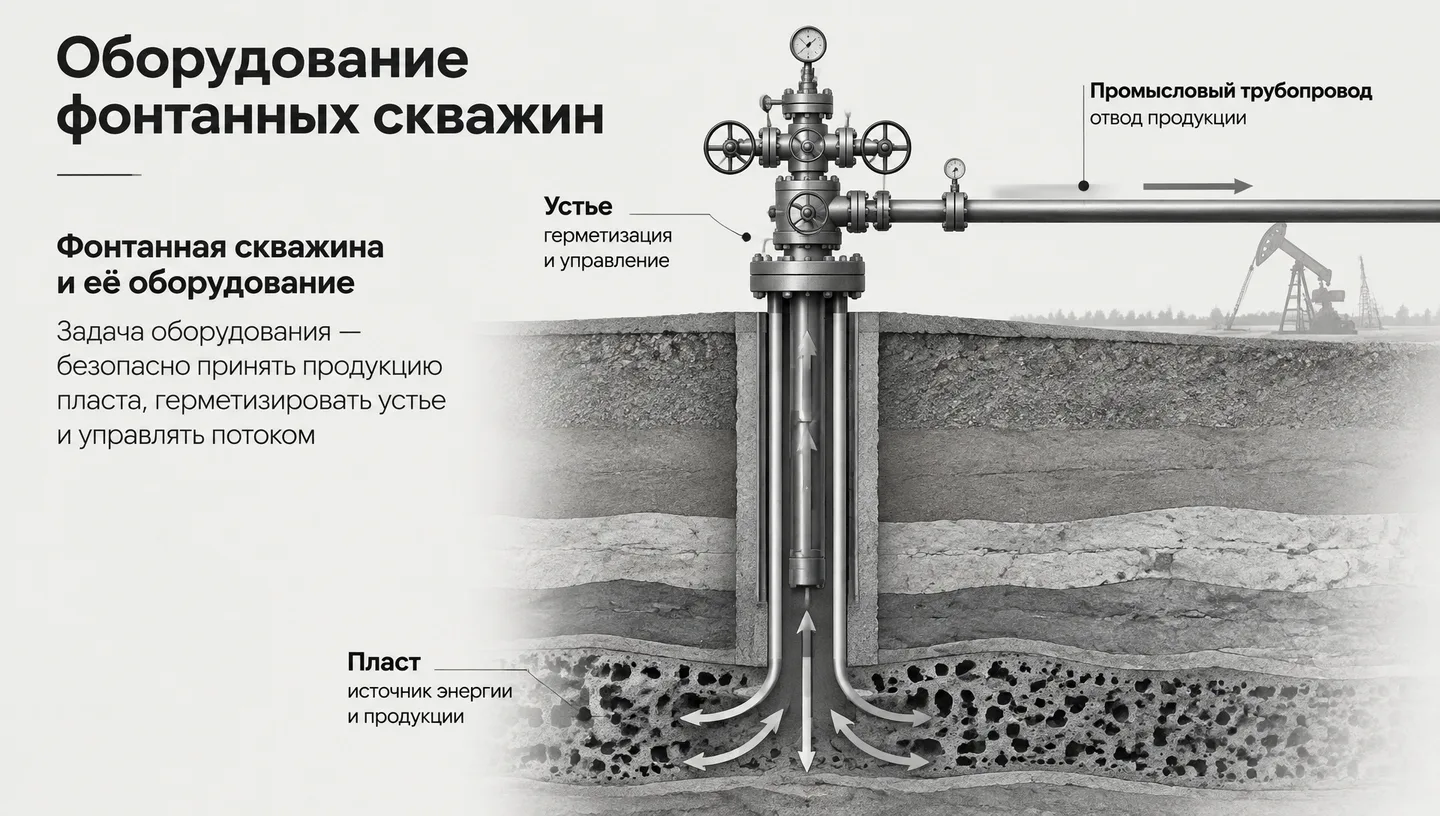

1. Оборудование фонтанных скважин

Фонтанная скважина и её оборудование Задача оборудования — безопасно принять продукцию пласта, герметизировать устье и управлять потоком Пласт — источник энергии и продукции Устье — герметизация и управление Промысловый трубопровод — отвод продукции

Подсказка для выступления

Фонтанная скважина добывает нефть или газ за счёт пластовой энергии, без постоянного механизированного подъёма. Устьевое оборудование должно герметизировать скважину, направлять продукцию в промысловый трубопровод и обеспечивать управление потоком.

2. Из чего состоит оборудование

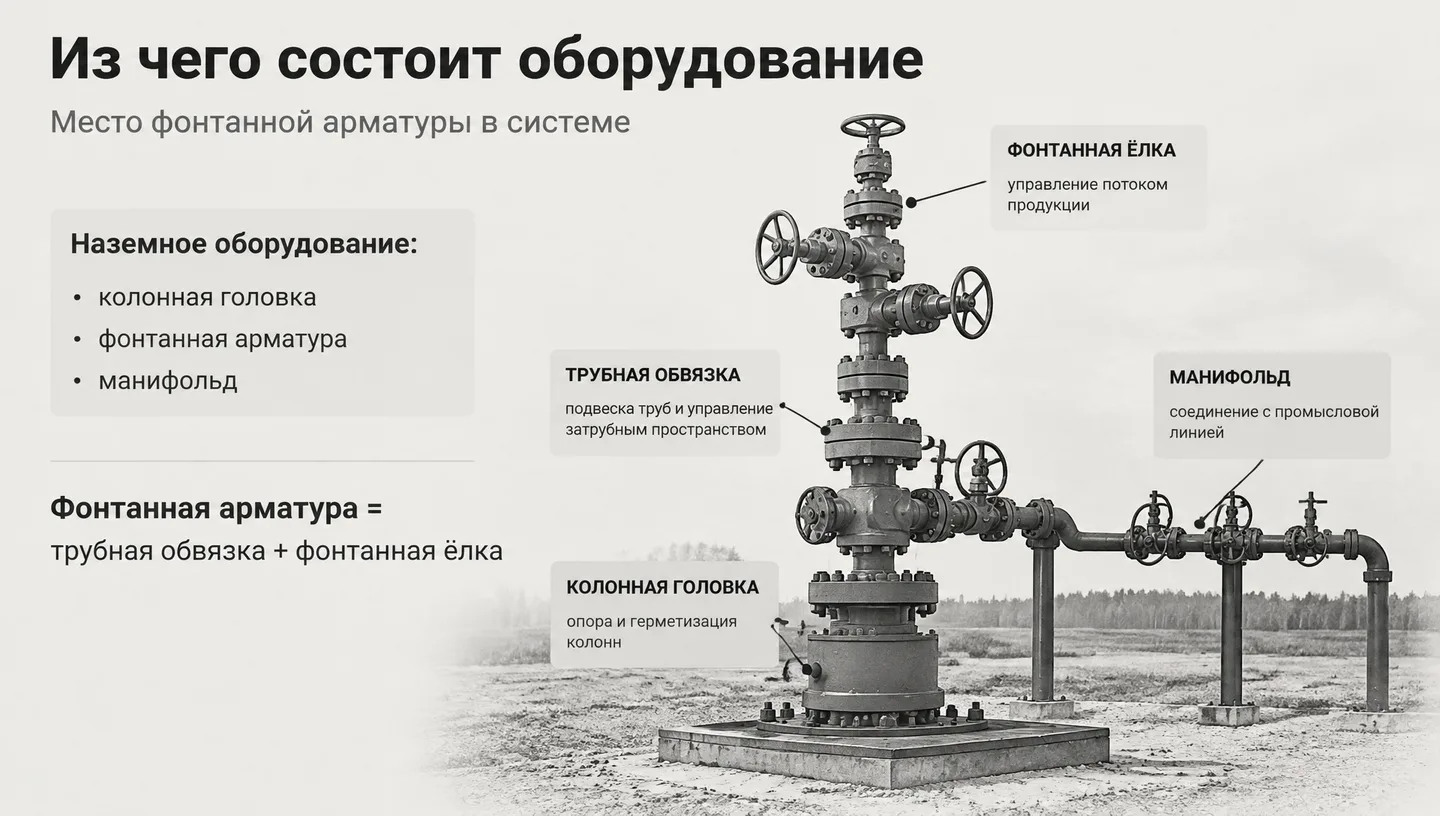

Из чего состоит оборудование

Место фонтанной арматуры в системе Наземное оборудование: • колонная головка • фонтанная арматура • манифольд Фонтанная арматура = трубная обвязка + фонтанная ёлка Колонная головка — опора и герметизация колонн Трубная обвязка — подвеска труб и управление затрубным пространством Фонтанная ёлка — управление потоком продукции Манифольд — соединение с промысловой линией

Подсказка для выступления

В составе наземного оборудования выделяют колонную головку, фонтанную арматуру и манифольд. В данной презентации основной объект — фонтанная арматура. Согласно ГОСТ 13846-89, она состоит из устьевой ёлки и трубной обвязки.

3. Трубная головка

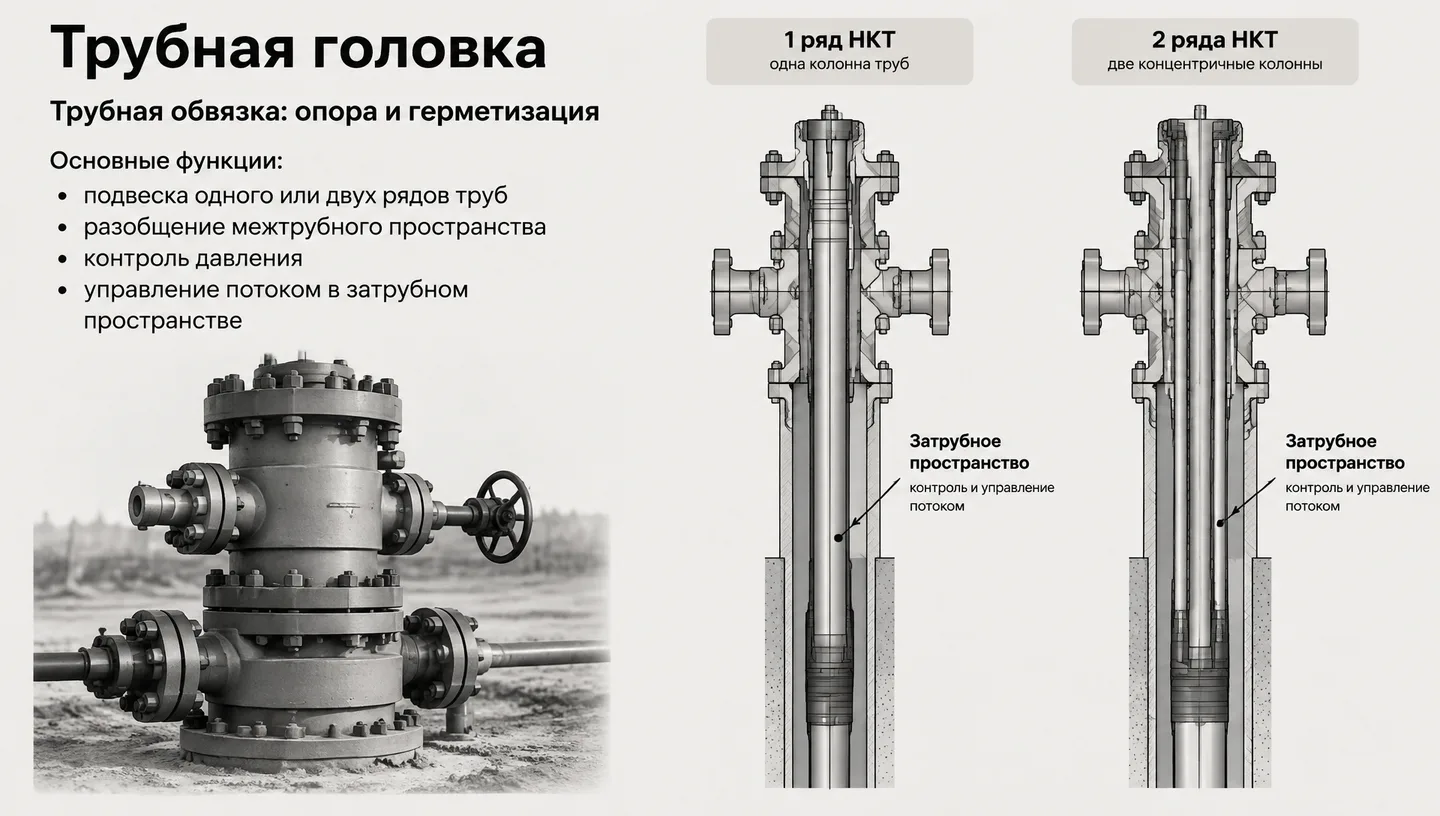

Трубная головка

Трубная обвязка: опора и герметизация Основные функции: • подвеска одного или двух рядов труб • разобщение межтрубного пространства • контроль давления • управление потоком в затрубном пространстве 1 ряд НКТ — одна колонна труб 2 ряда НКТ — две концентричные колонны Затрубное пространство — контроль и управление потоком

Подсказка для выступления

Трубная головка устанавливается на колонную обвязку. Она позволяет подвешивать одну или две колонны скважинных труб, герметизировать межтрубное пространство, контролировать давление и управлять потоком в затрубном пространстве. В зависимости от конструкции трубы подвешиваются в корпусе головки или через переводник.

4. Фонтанная ёлка

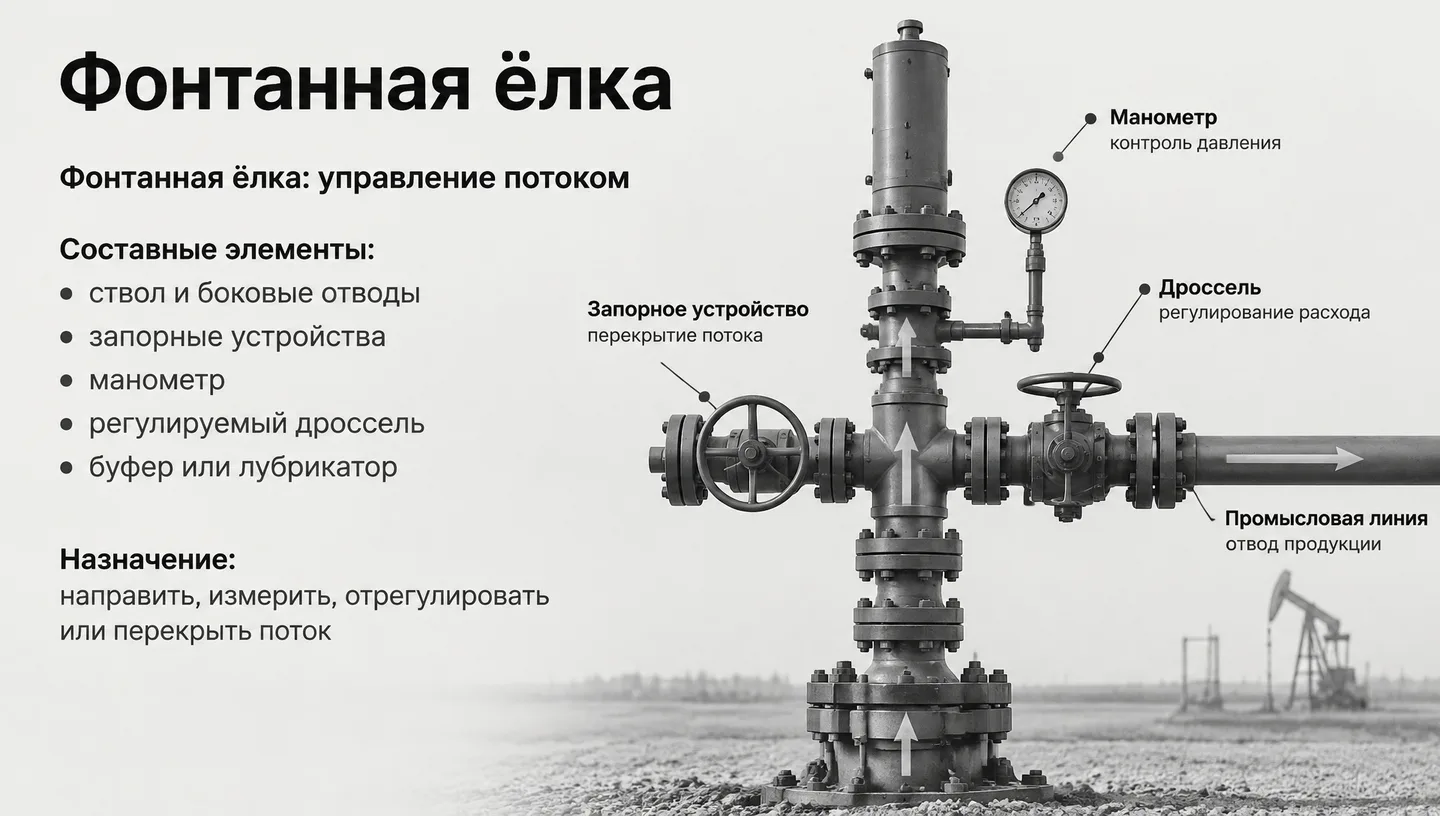

Фонтанная ёлка

Фонтанная ёлка: управление потоком Составные элементы: • ствол и боковые отводы • запорные устройства • манометр • регулируемый дроссель • буфер или лубрикатор Назначение: направить, измерить, отрегулировать или перекрыть поток Манометр — контроль давления Запорное устройство — перекрытие потока Дроссель — регулирование расхода Промысловая линия — отвод продукции

Подсказка для выступления

Фонтанная ёлка устанавливается над трубной головкой. Она направляет продукцию в промысловый трубопровод, позволяет перекрыть поток и регулировать режим работы скважины. Типовые элементы: ствол, боковые отводы, запорные устройства, манометр, дроссель и буфер. Дроссель изменяет проходное сечение и расход.

5. Крестовая и тройниковая арматура

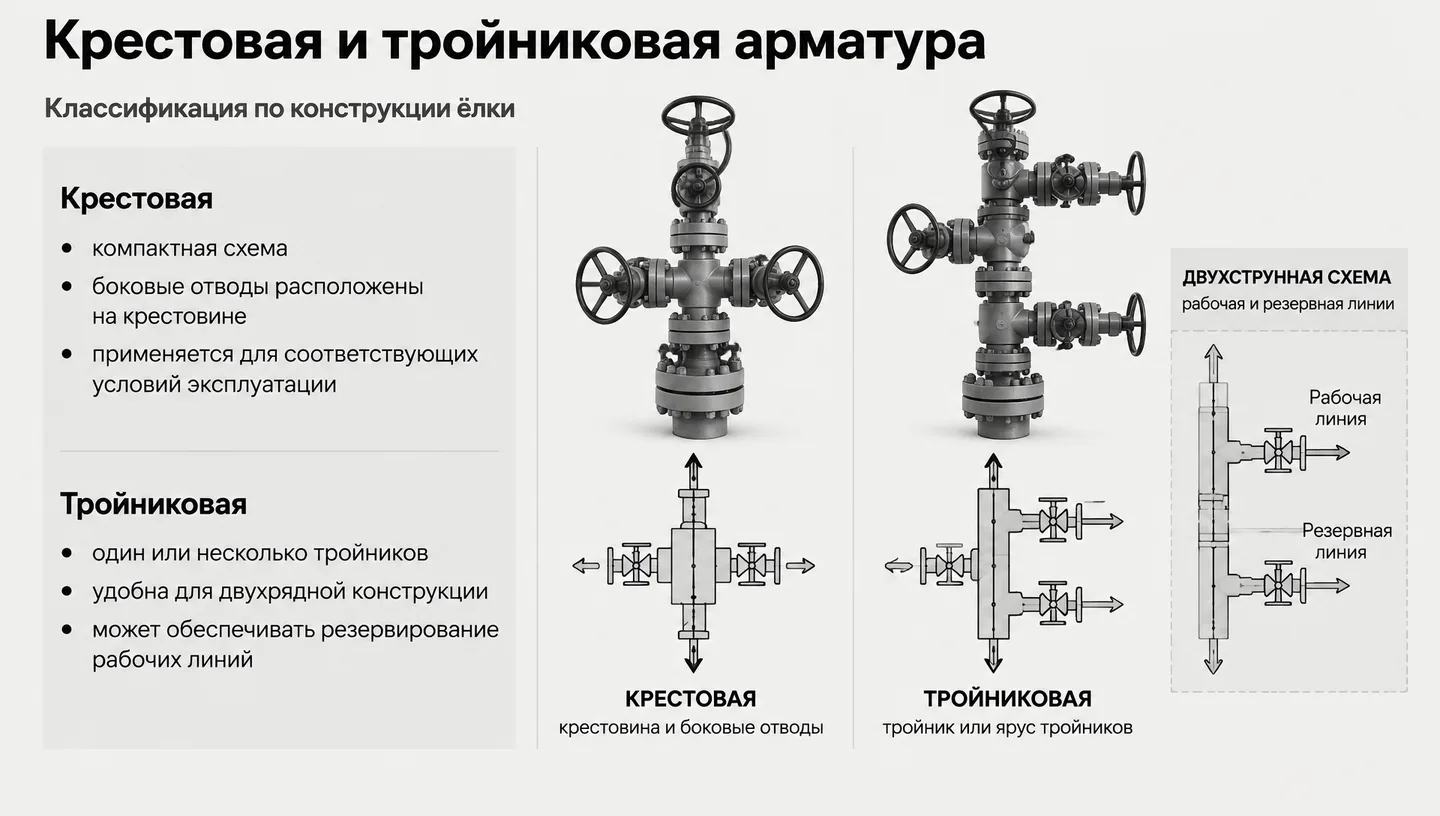

Крестовая и тройниковая арматура

Классификация по конструкции ёлки Крестовая • компактная схема • боковые отводы расположены на крестовине • применяется для соответствующих условий эксплуатации Тройниковая • один или несколько тройников • удобна для двухрядной конструкции • может обеспечивать резервирование рабочих линий Крестовая — крестовина и боковые отводы Тройниковая — тройник или ярус тройников Двухструнная схема — рабочая и резервная линии

Подсказка для выступления

Крестовая ёлка имеет крестовину с боковыми отводами. Тройниковая конструкция содержит тройник или несколько тройников. По приведённым материалам крестовая арматура применяется, например, для скважин без абразива, а тройниковая — для условий, где важны повышенная износостойкость и возможность работы с двумя рядами труб. Конкретный выбор зависит от условий эксплуатации.

6. Основные признаки классификации

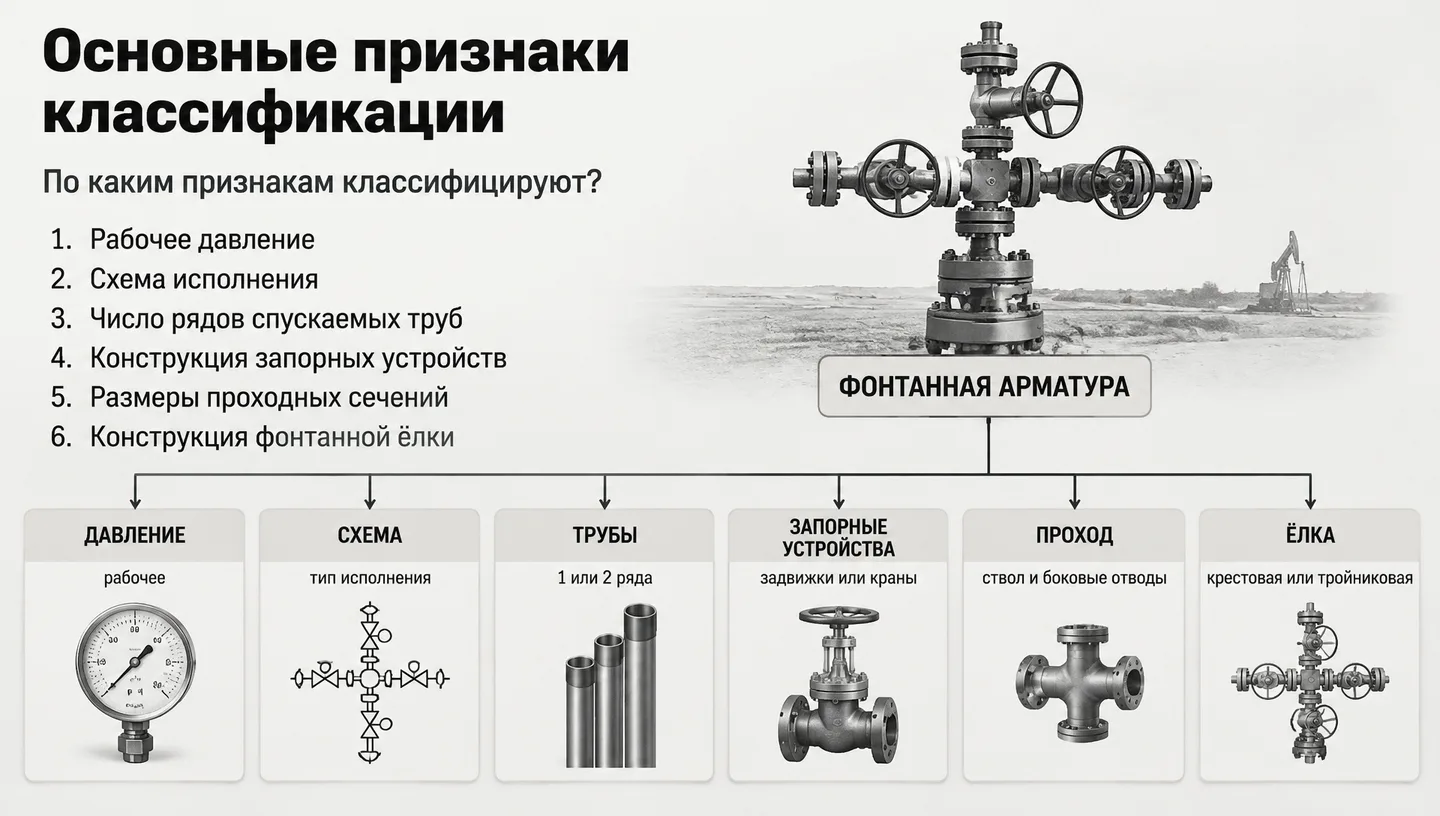

Основные признаки классификации

По каким признакам классифицируют? 1. Рабочее давление 2. Схема исполнения 3. Число рядов спускаемых труб 4. Конструкция запорных устройств 5. Размеры проходных сечений 6. Конструкция фонтанной ёлки Давление — рабочее Схема — тип исполнения Трубы — 1 или 2 ряда Запорные устройства — задвижки или краны Проход — ствол и боковые отводы Ёлка — крестовая или тройниковая

Подсказка для выступления

В учебных материалах перечислены основные признаки: рабочее давление, конструктивная схема, число рядов труб, тип запорных устройств и размеры проходных сечений. В разных источниках встречаются отличающиеся ряды номинальных давлений и область действия конкретного стандарта, поэтому при проектировании необходимо обращаться к действующей нормативной документации и паспорту изделия.
