Тепло через тонкую стенку

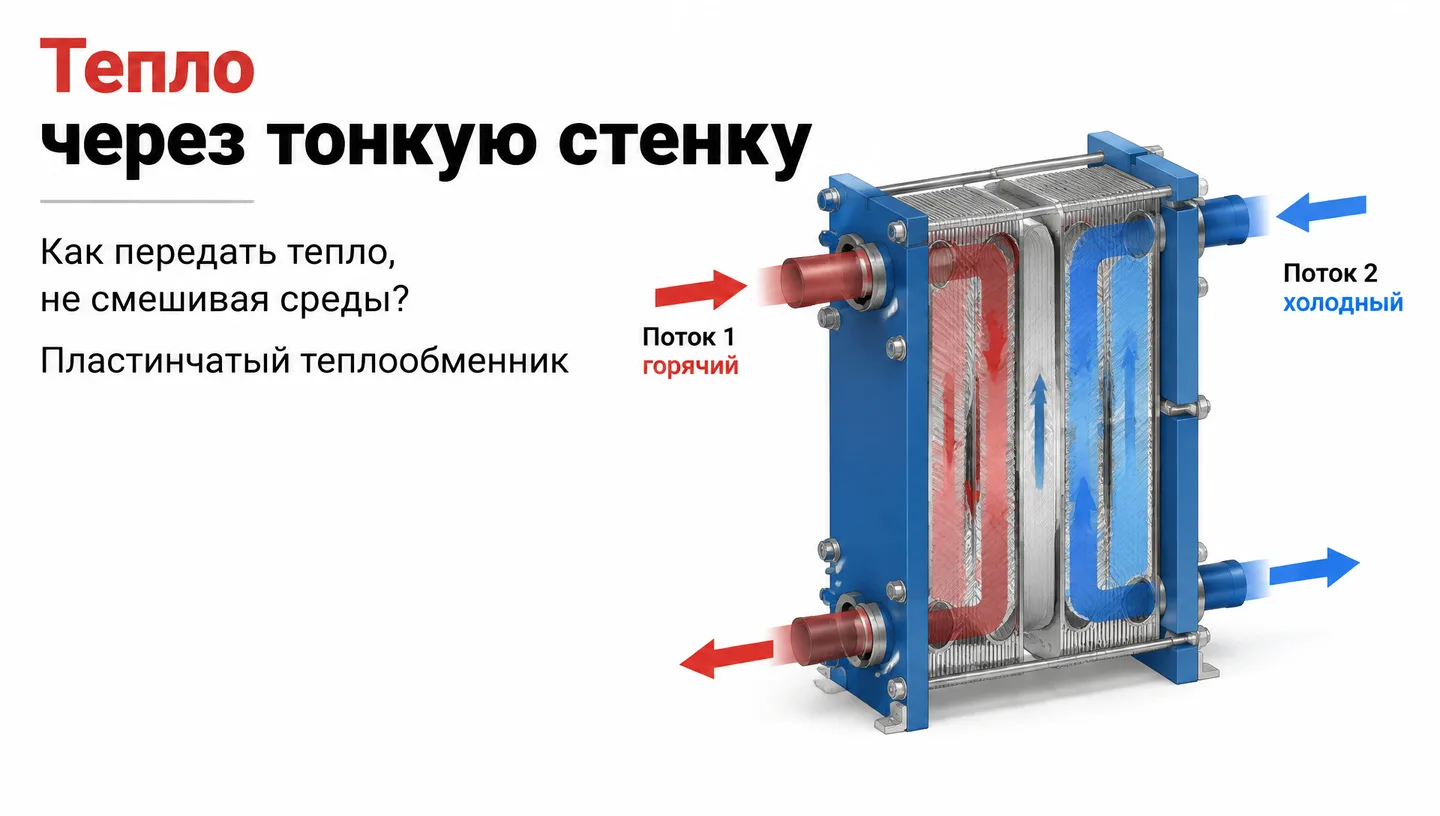

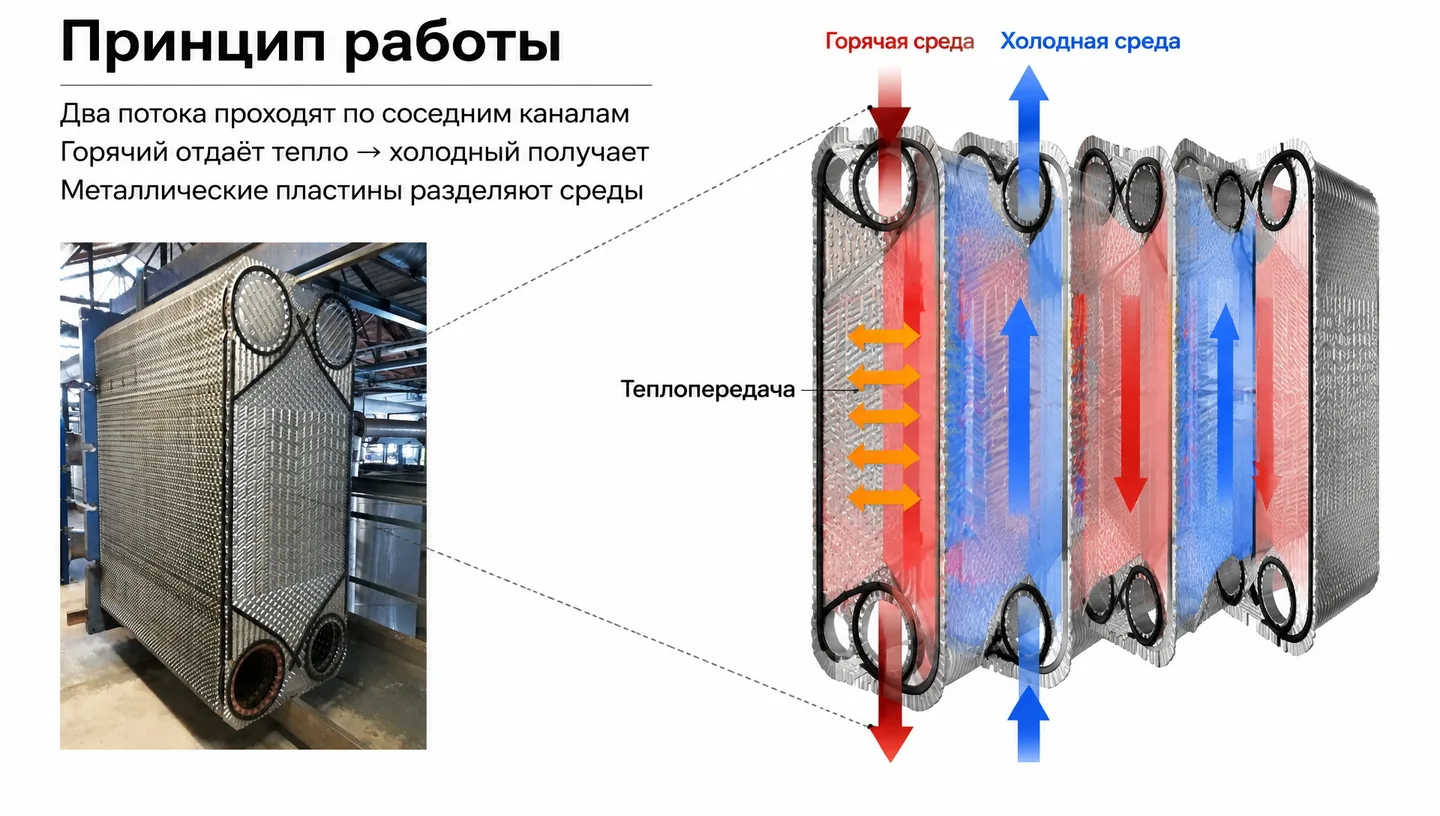

Теплообменник относится к рекуперативным аппаратам: среды разделены твёрдой стенкой, а тепло проходит через неё. Горячая среда охлаждается, холодная нагревается. Между средами нет намеренного смешения.

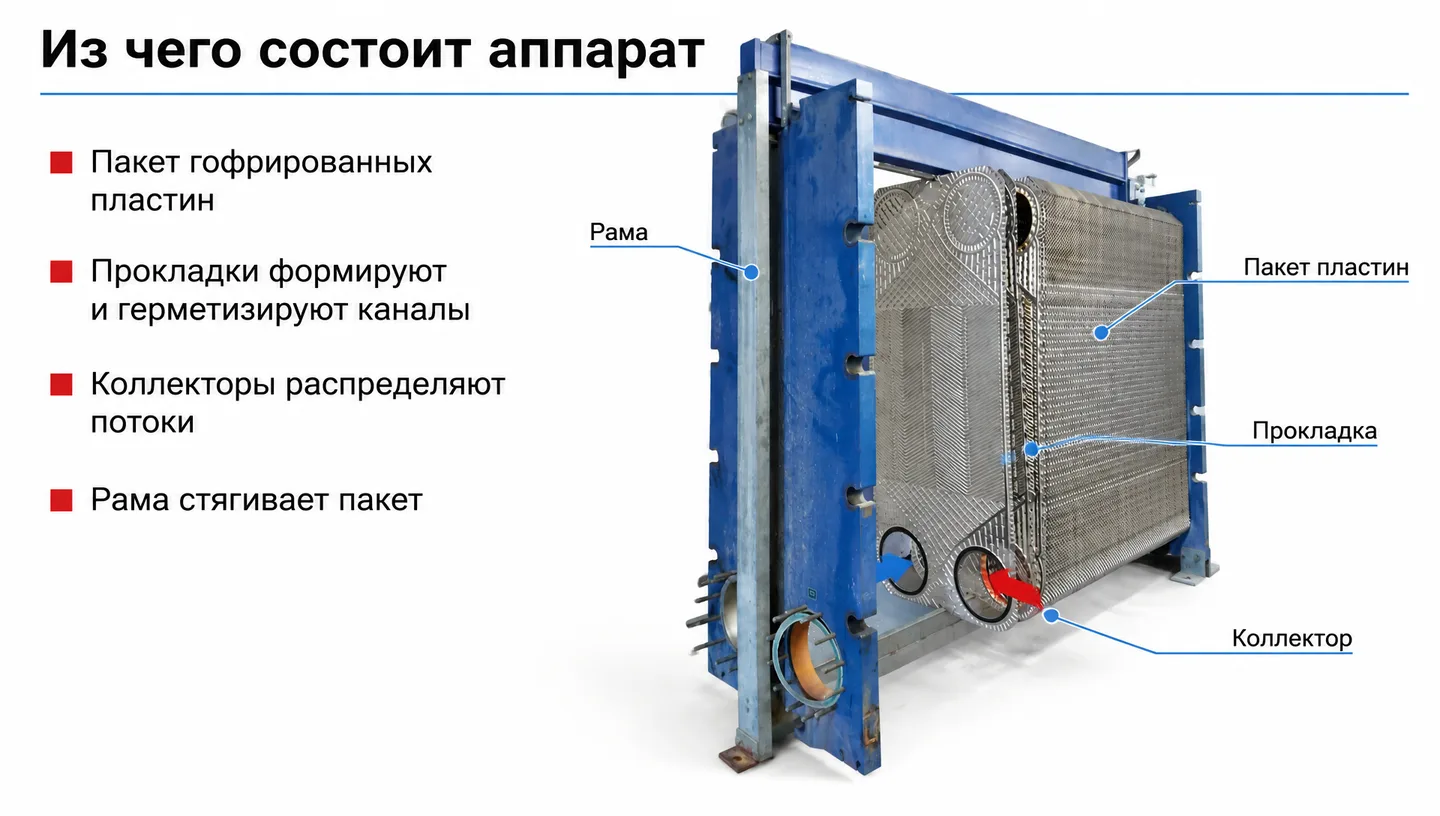

В разборном аппарате пластины собраны в пакет между неподвижной и подвижной плитами. Гофры образуют каналы, а прокладки задают маршруты потоков и препятствуют утечкам. Отверстия в углах пластин вместе формируют коллекторы.

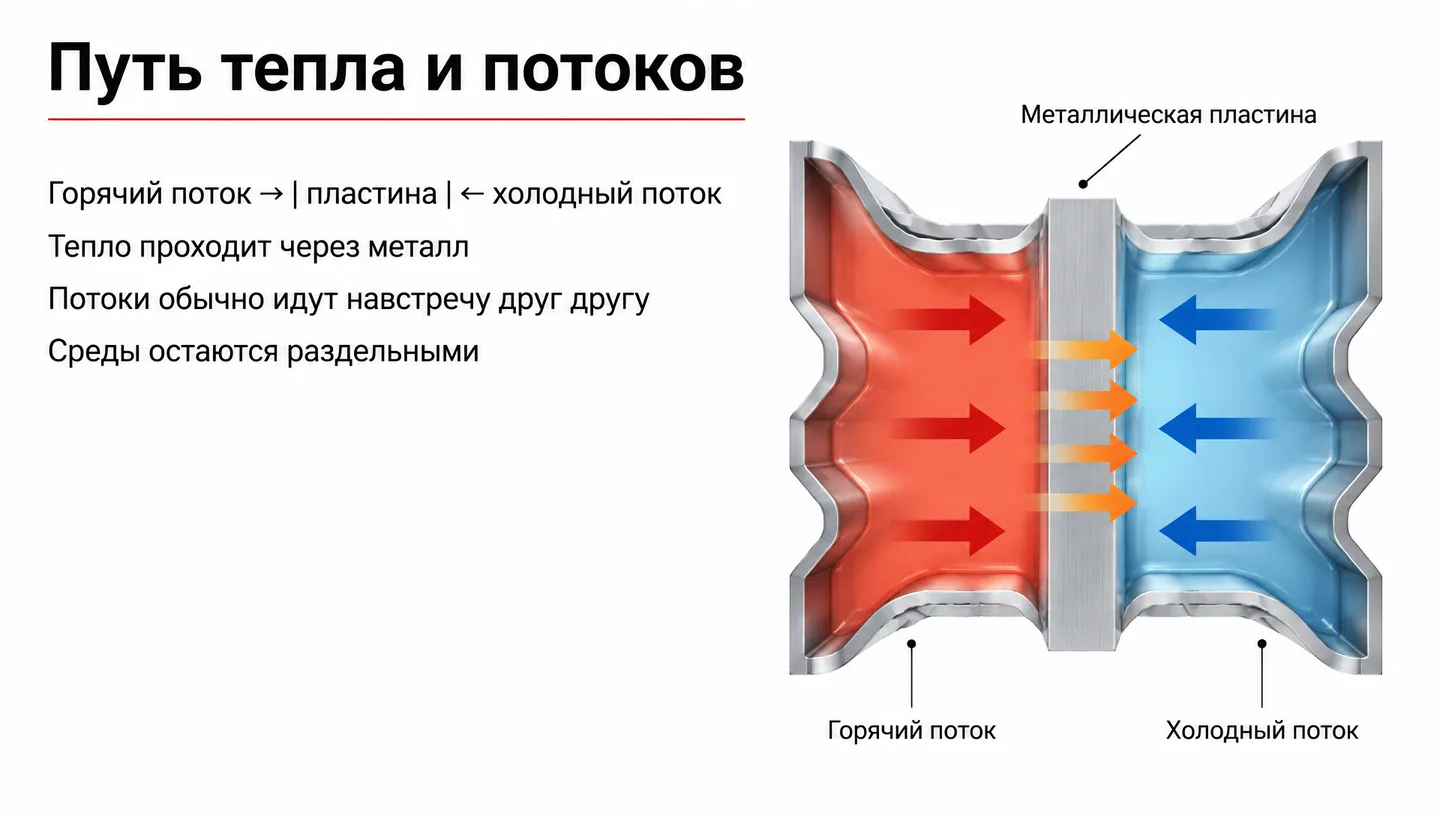

Покажите, что тепло переходит через пластину, а не вместе с жидкостями. В типичной противоточной схеме вход горячей среды расположен со стороны выхода холодной, и наоборот. Реальная схема патрубков зависит от конструкции и назначения аппарата.

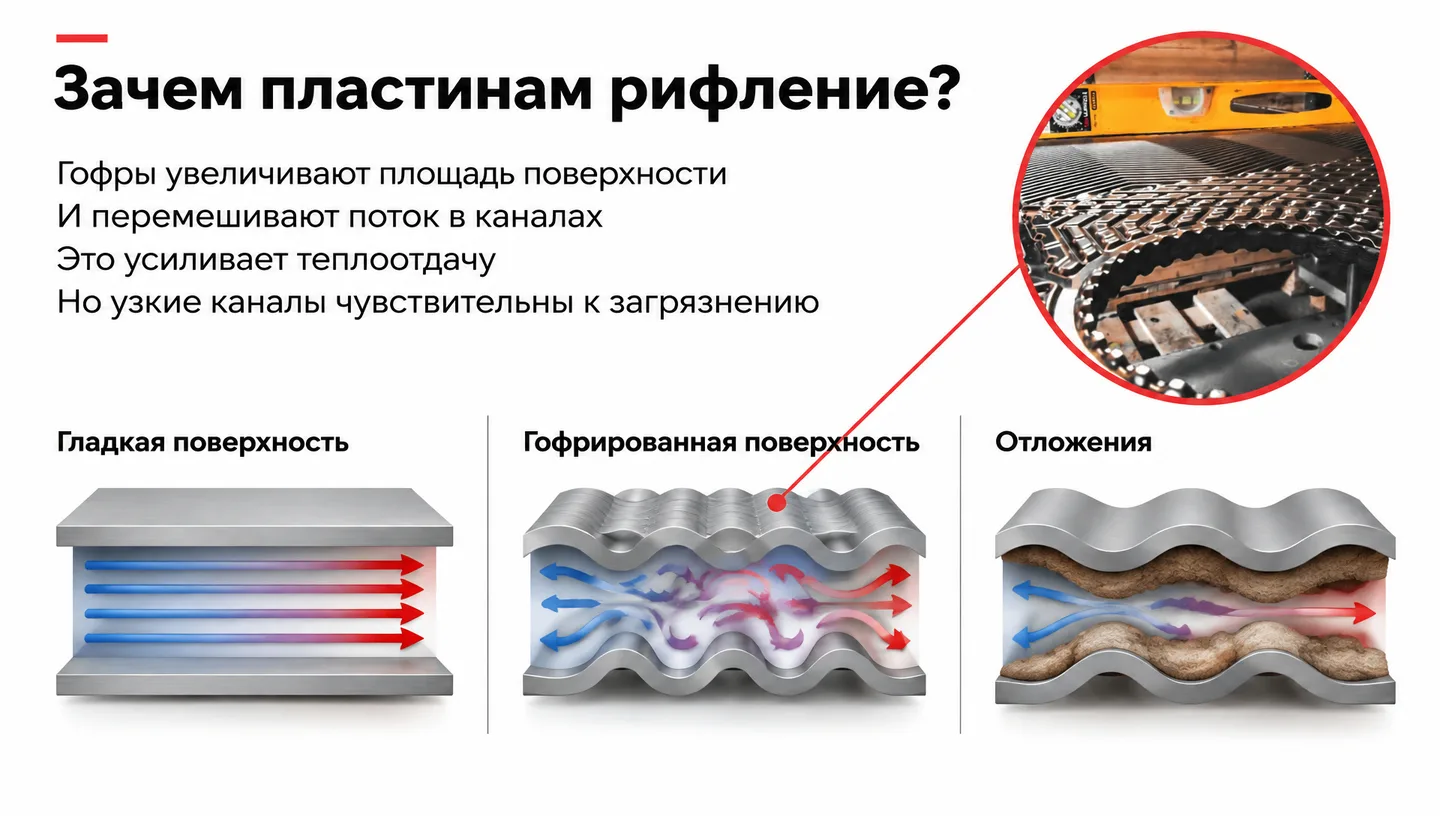

Гофрирование увеличивает эффективную поверхность контакта с потоком и способствует его перемешиванию. Это помогает теплопередаче, но узкие проходы могут зарастать отложениями. Поэтому качество теплоносителя и обслуживание имеют значение.

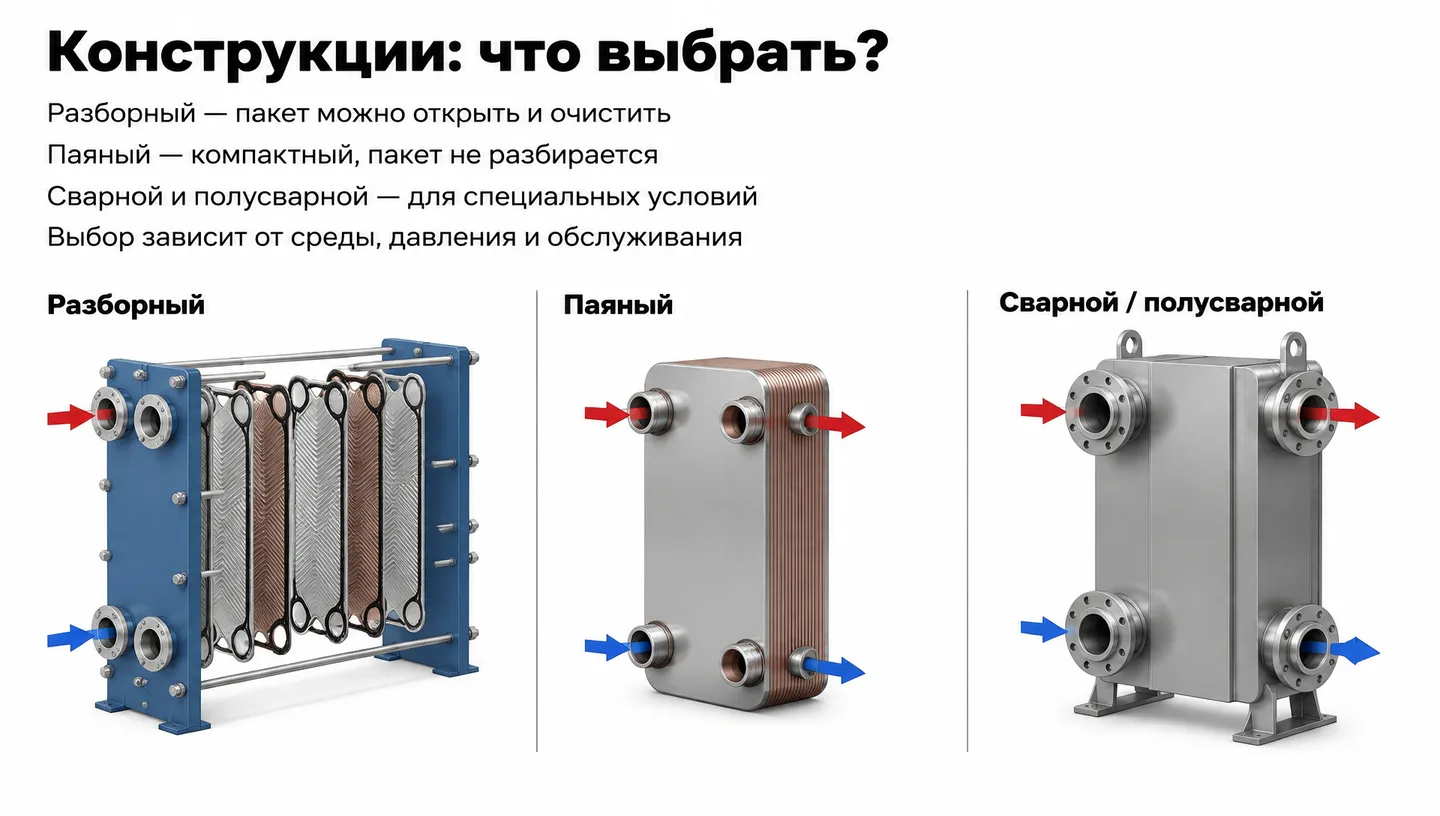

Разборный вариант удобен, когда важны осмотр и механическая очистка. Паяный компактен, но его пластинчатый пакет не открывается для разборки. Сварные и полусварные конструкции применяются в особых условиях; подходящий тип нельзя выбирать только по одному признаку — важны рабочие среды, давление и сервис.
