  1. Как устройства замечают движение
  2. Главная идея
  3. Что именно он «видит»
  4. Пример: PIR-датчик
  5. Из чего состоит датчик
  6. Как работает система

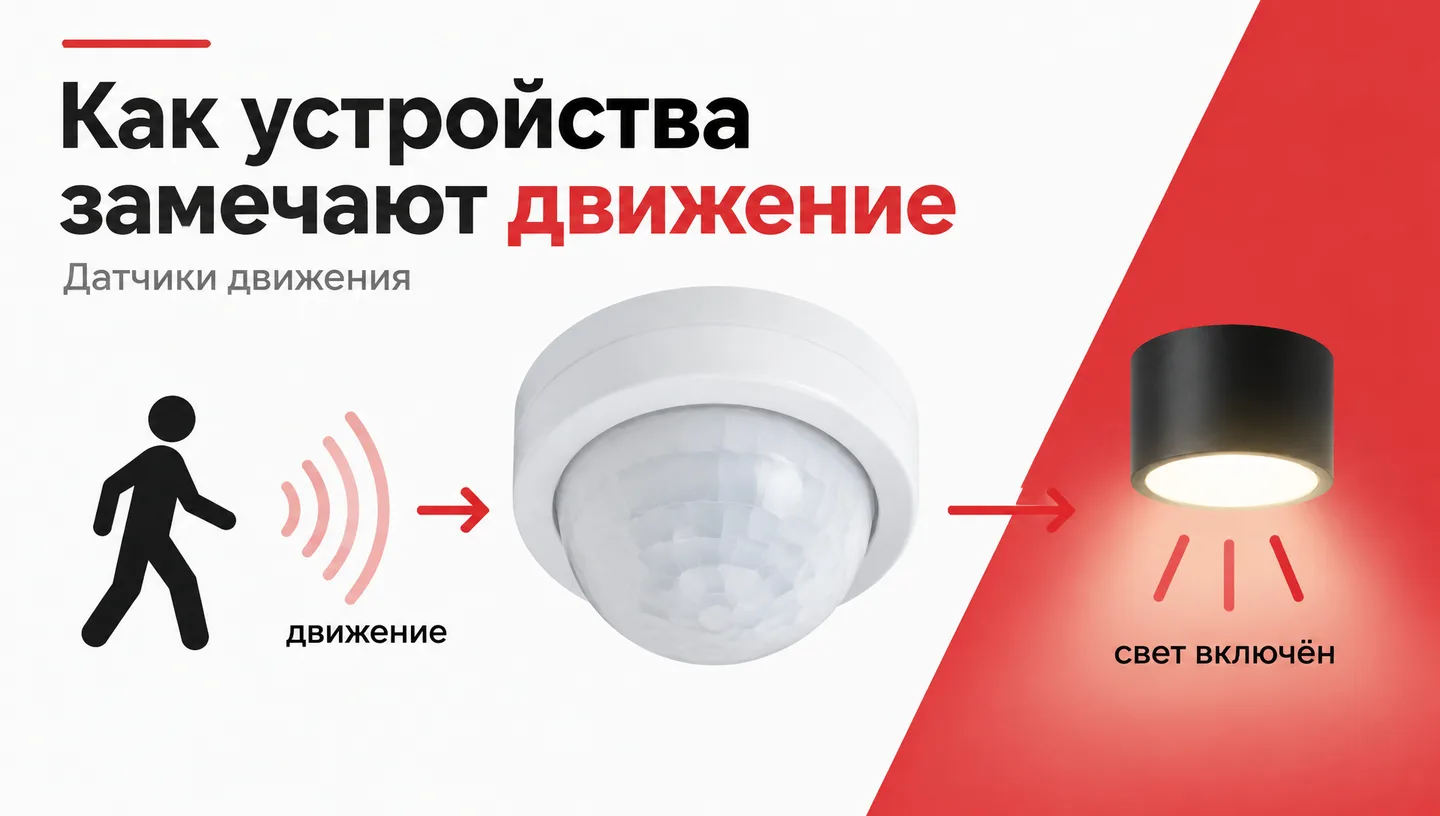

1. Как устройства замечают движение

Датчики движения движение — движение результат — свет включён

Подсказка для выступления

Начни с вопроса: «Как свет в подъезде понимает, что кто-то вошёл?» Объясни, что датчик движения — это часть системы автоматизации, а не самостоятельное «разумное» устройство.

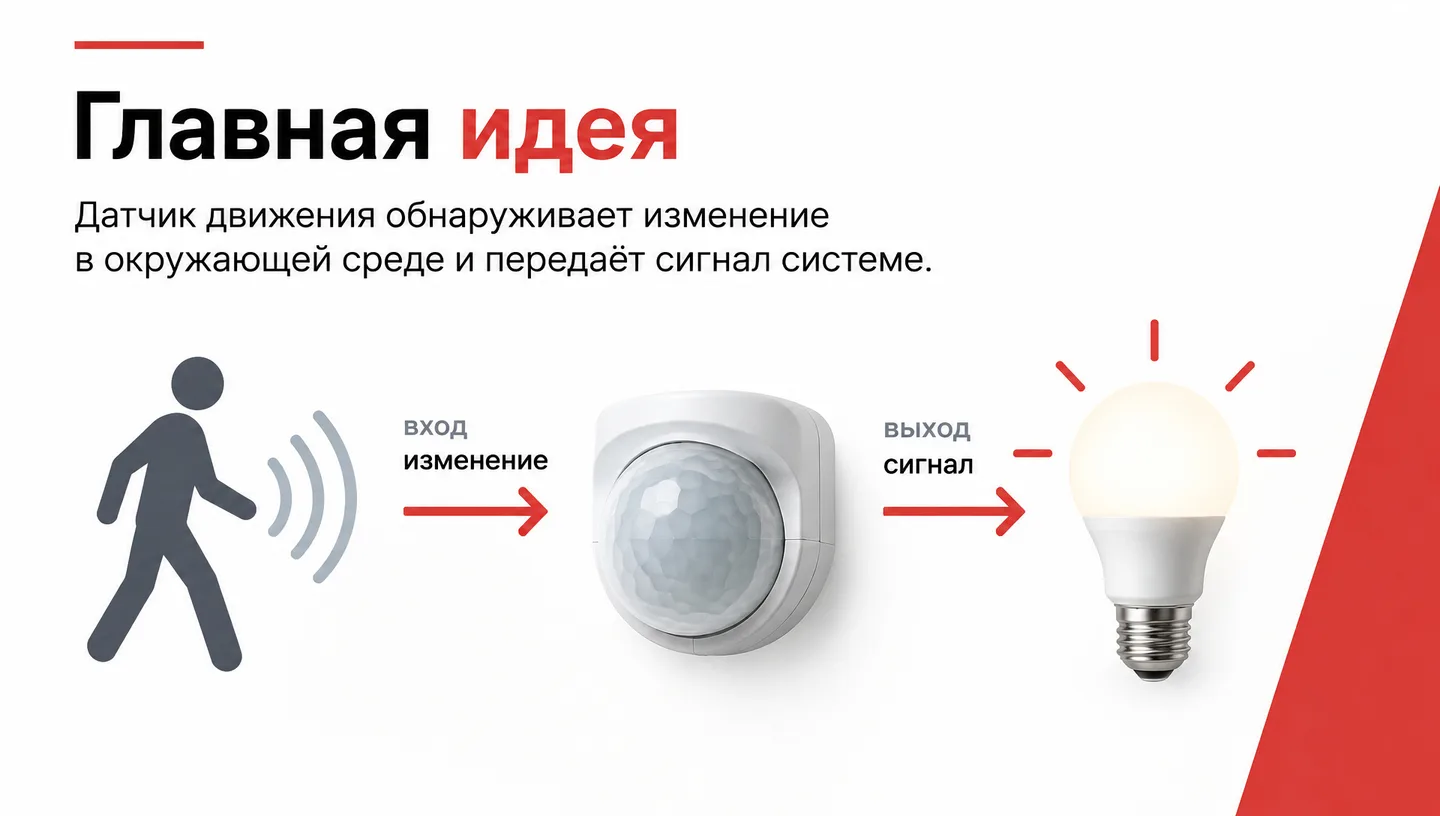

2. Главная идея

Главная идея

Датчик движения обнаруживает изменение в окружающей среде и передаёт сигнал системе. вход — изменение выход — сигнал

Подсказка для выступления

Подчеркни последовательность: датчик получает информацию, электроника её обрабатывает, а система выполняет действие. Сам датчик обычно не принимает сложных решений — он выдаёт сигнал.

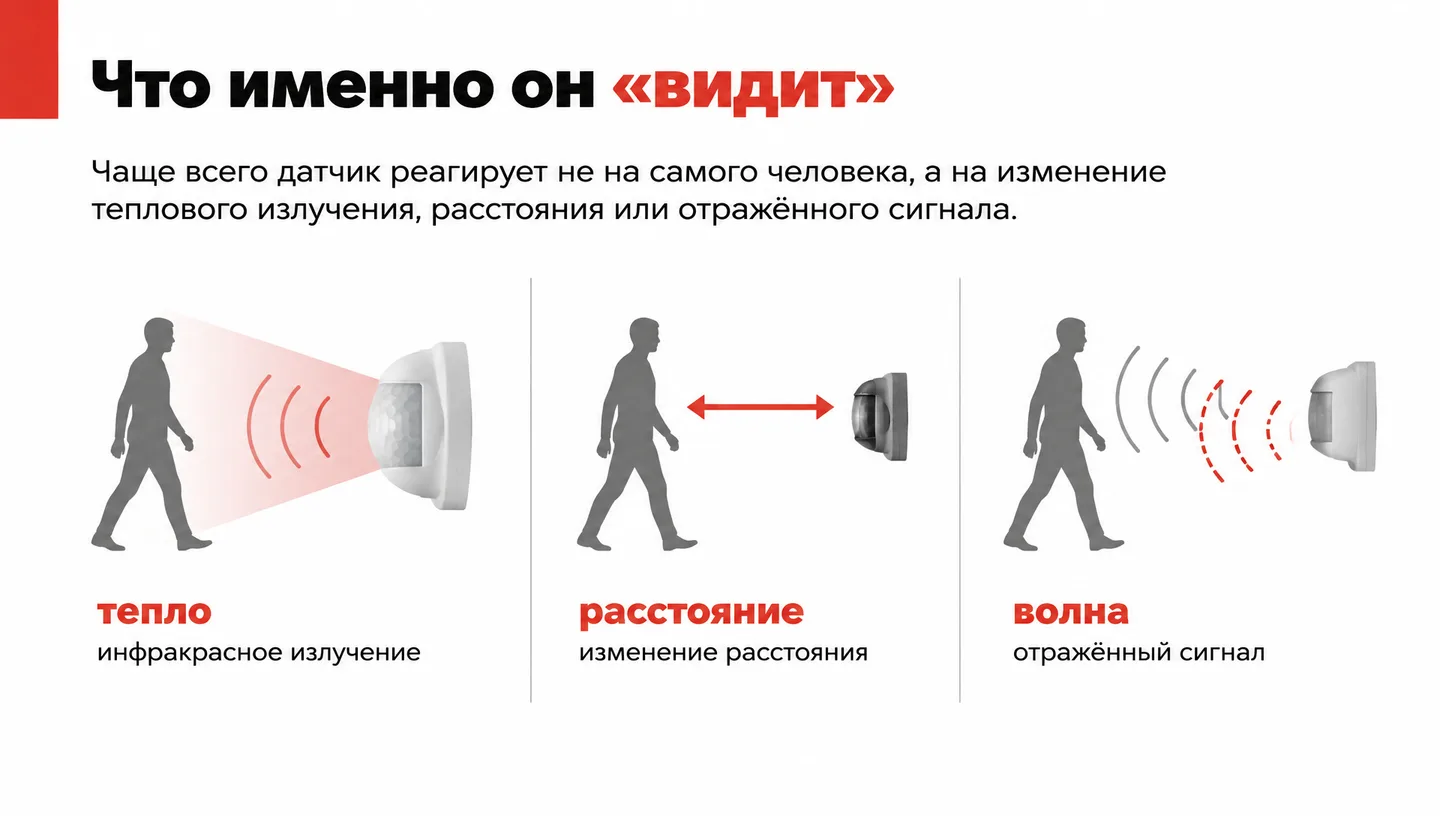

3. Что именно он «видит»

Что именно он «видит»

Чаще всего датчик реагирует не на самого человека, а на изменение теплового излучения, расстояния или отражённого сигнала. тепло — инфракрасное излучение расстояние — изменение расстояния волна — отражённый сигнал

Подсказка для выступления

Объясни, что существуют разные физические способы обнаружения движения. В этой презентации подробно рассматривается PIR-вариант, потому что он часто используется в системах освещения и охраны.

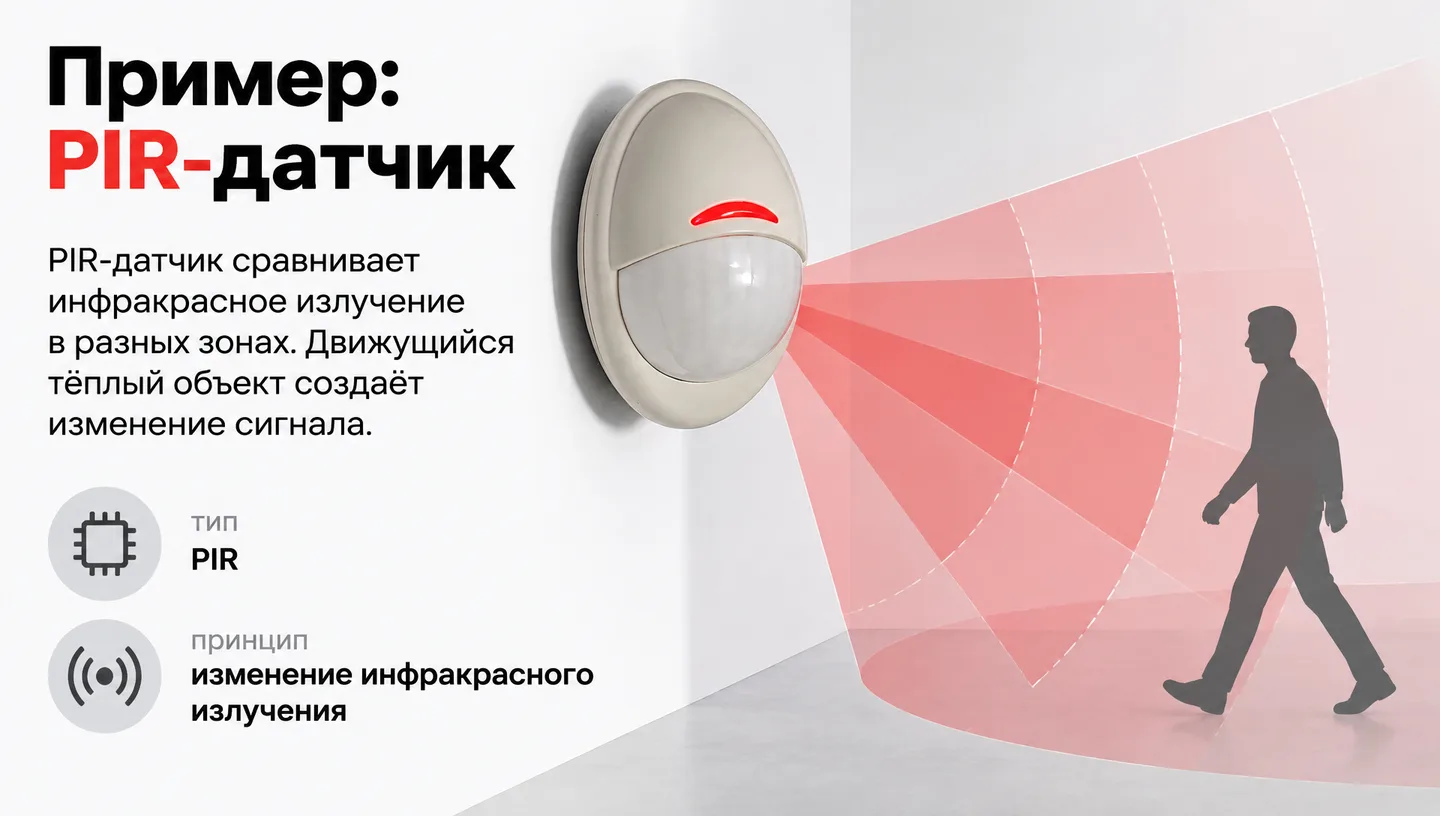

4. Пример: PIR-датчик

Пример: PIR-датчик

PIR-датчик сравнивает инфракрасное излучение в разных зонах. Движущийся тёплый объект создаёт изменение сигнала. тип — PIR принцип — изменение инфракрасного излучения

Подсказка для выступления

Покажи фотографию реального PIR-датчика. Объясни: PIR означает пассивный инфракрасный датчик. Он не излучает сигнал для поиска человека, а регистрирует изменения инфракрасного излучения.

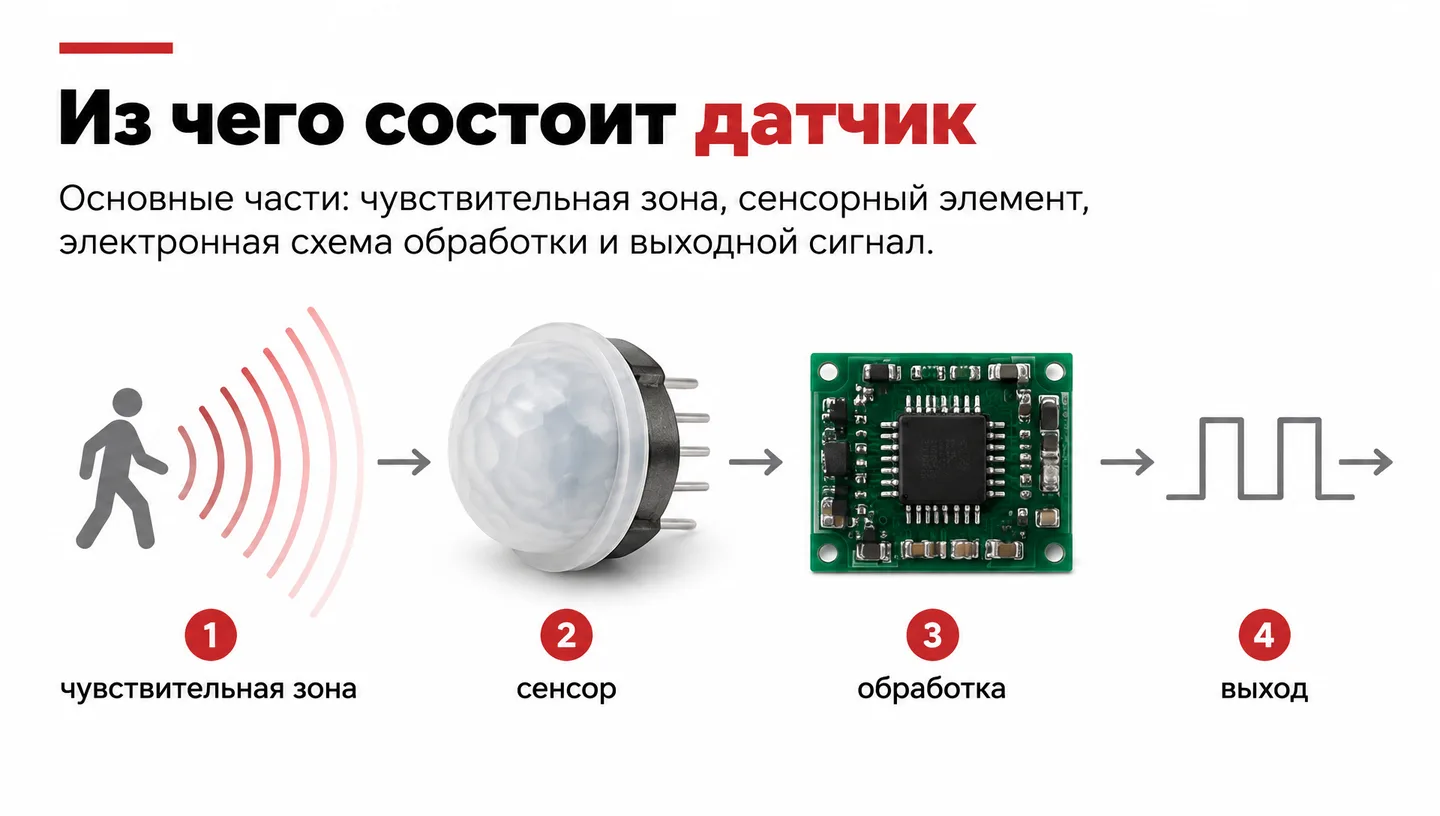

5. Из чего состоит датчик

Из чего состоит датчик

Основные части: чувствительная зона, сенсорный элемент, электронная схема обработки и выходной сигнал. 1 — чувствительная зона 2 — сенсор 3 — обработка 4 — выход

Подсказка для выступления

Разбери устройство на функциональные части, не требуя запоминать названия деталей. Чувствительная зона принимает излучение, электронная схема анализирует изменение, выход передаёт команду дальше.

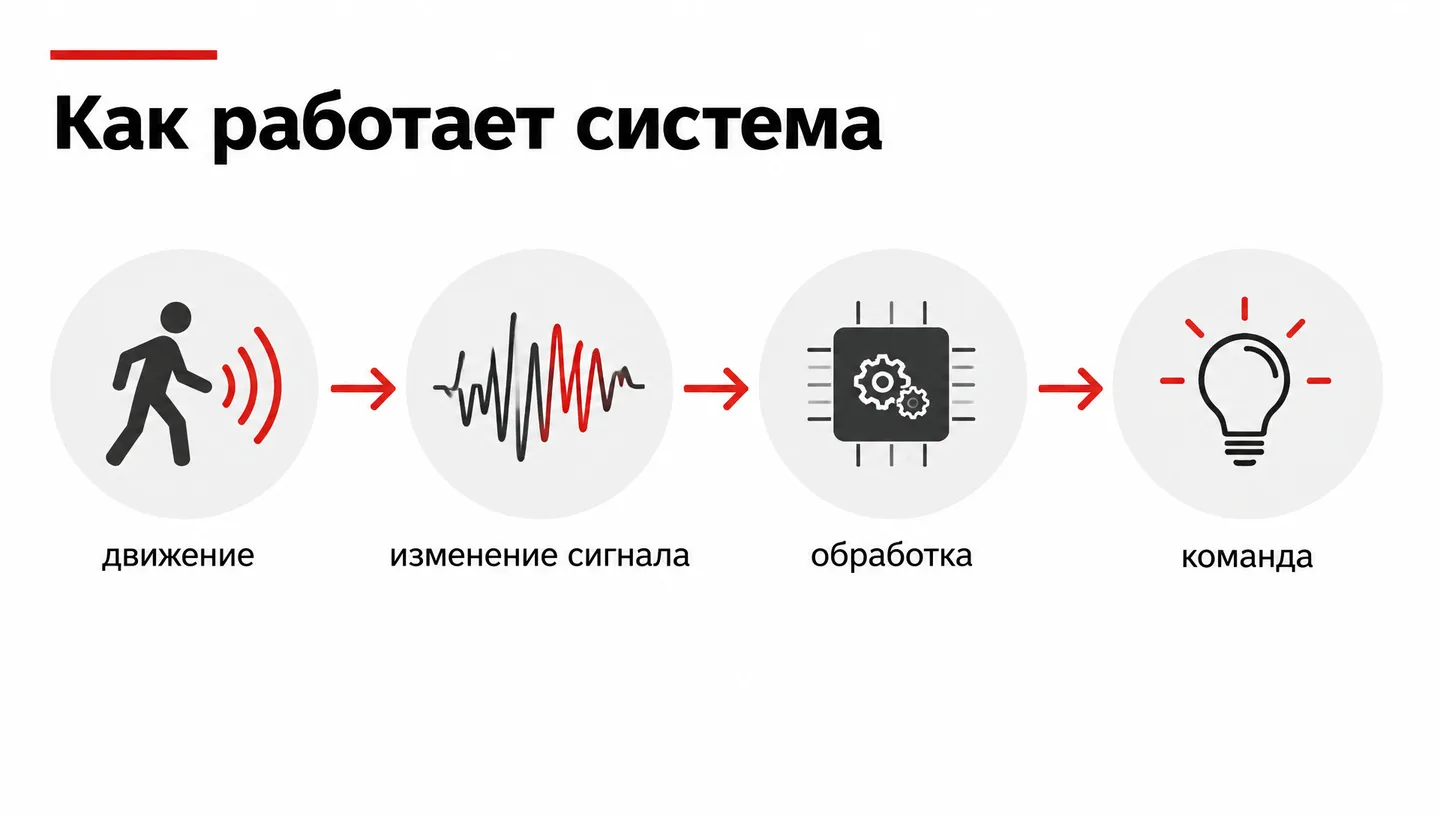

6. Как работает система

Как работает система

Движение → изменение сигнала → обработка → команда устройству step1 — движение step2 — изменение сигнала step3 — обработка step4 — команда

Подсказка для выступления

Проговори цепочку по шагам. Важно: движение само по себе не включает лампу напрямую; сначала возникает изменение, затем формируется электрический сигнал, и только после этого контроллер или реле запускает устройство.
