Готовая презентация · 6 слайдов

Рыбоочиститель РЧ-30М

РЧ-30М Рыбоочистительная машина Назначение, устройство, работа и обслуживание

Первый слайд: Рыбоочиститель РЧ-30МСмотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDFСкачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Машина и её основные частиСлайд 3Назначение и характеристикиСлайд 6Неисправности: признаки и проверка

Слайды и пояснения

Показать план

План презентации

  1. Рыбоочиститель РЧ-30М
  2. Машина и её основные части
  3. Назначение и характеристики
  4. Устройство и принцип работы
  5. Техника безопасности
  6. Неисправности: признаки и проверка

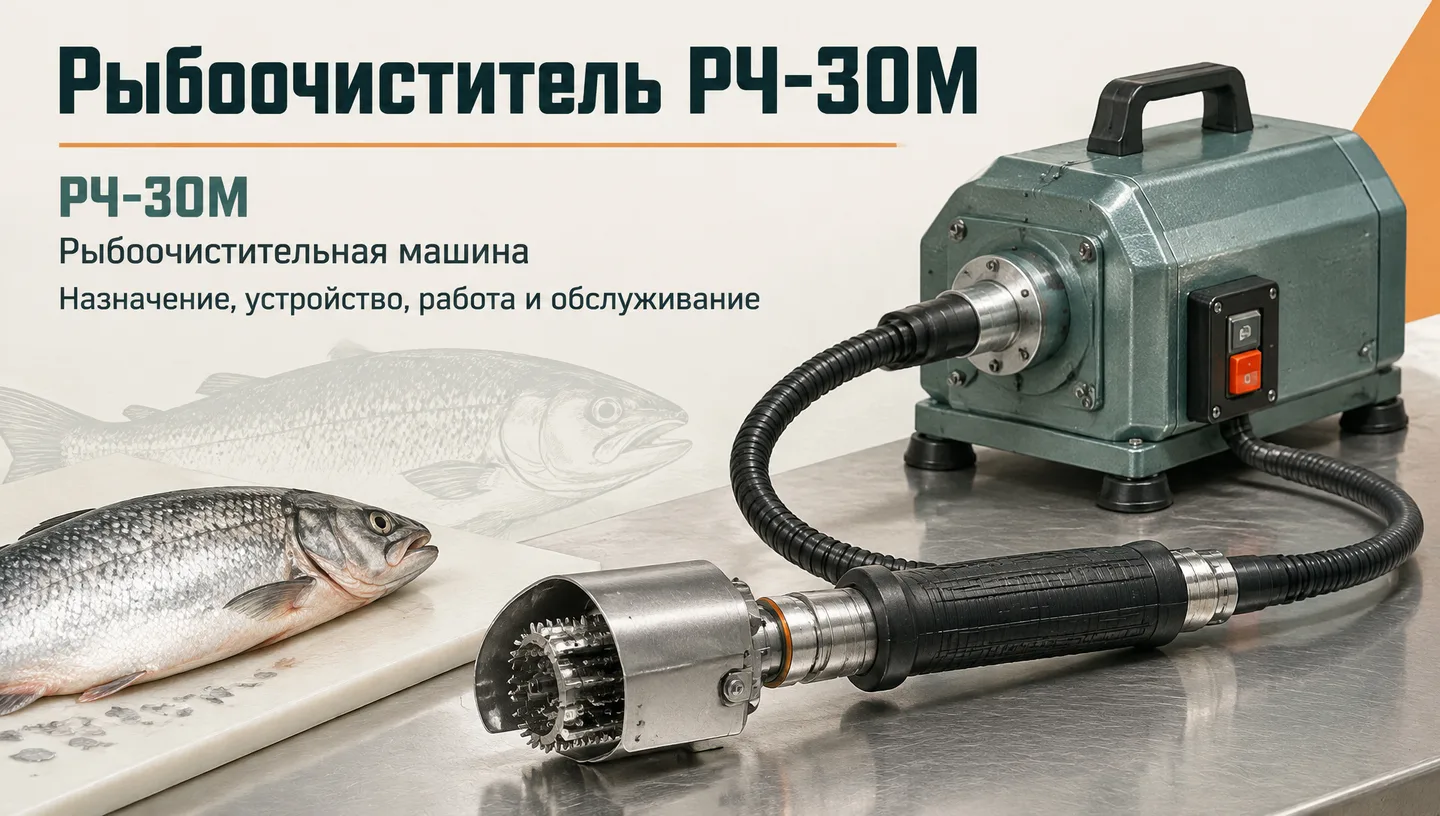

1. Рыбоочиститель РЧ-30М

РЧ-30М Рыбоочистительная машина Назначение, устройство, работа и обслуживание

Подсказка для выступления

Представь тему и обозначь, что презентация посвящена рыбоочистительной машине РЧ-30М. Данные в характеристиках и описании устройства сверены с руководством для РЧ-30; точные параметры модификации следует сверять с её паспортом.

2. Машина и её основные части

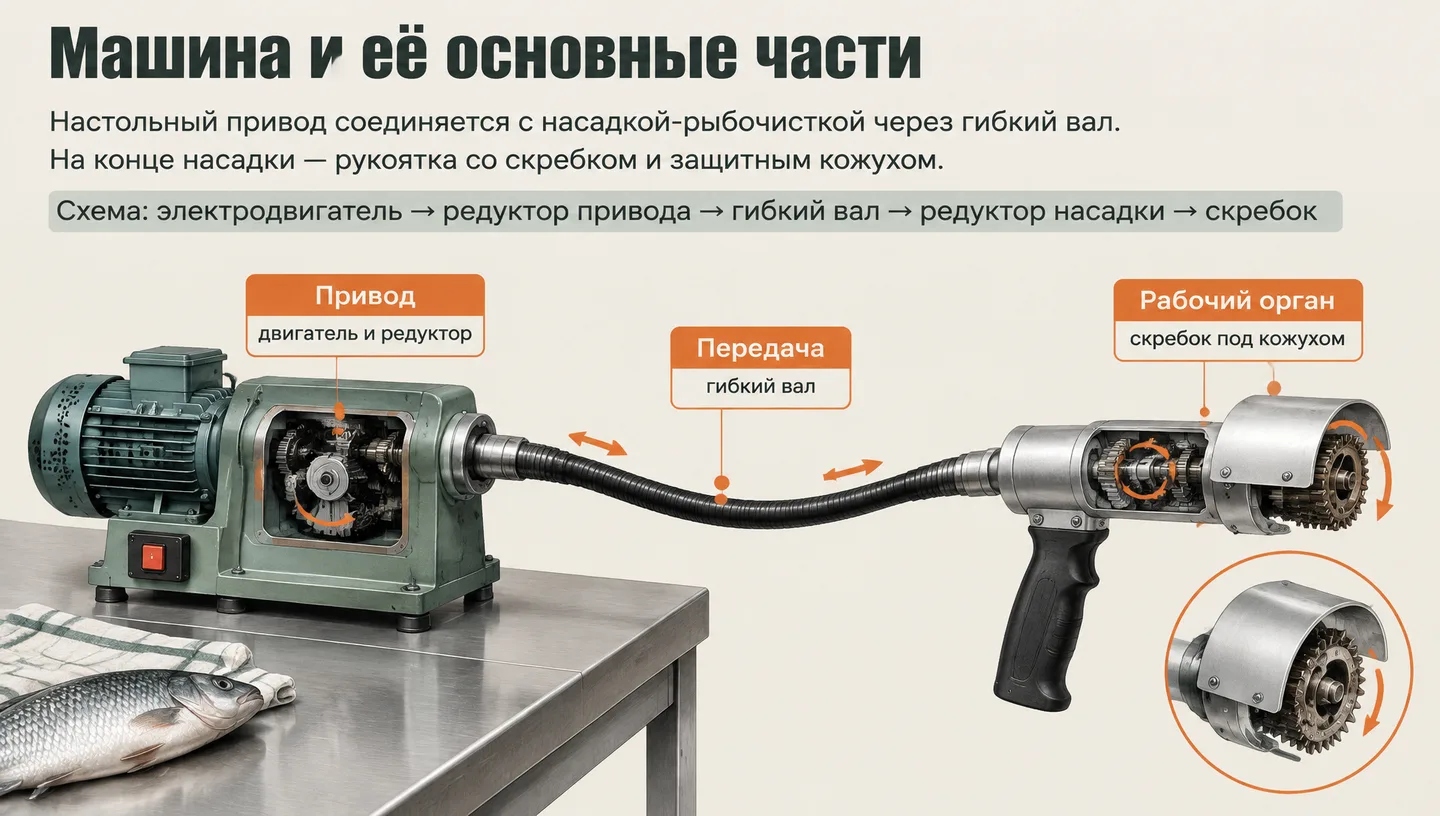

Машина и её основные части

Настольный привод соединяется с насадкой-рыбочисткой через гибкий вал. На конце насадки — рукоятка со скребком и защитным кожухом. Схема: электродвигатель → редуктор привода → гибкий вал → редуктор насадки → скребок Привод — двигатель и редуктор Передача — гибкий вал Рабочий орган — скребок под кожухом

Подсказка для выступления

Покажи направление передачи вращения от двигателя к рабочему органу. На схеме важно различать привод, гибкий вал и насадку, которую оператор держит за рукоятку.

3. Назначение и характеристики

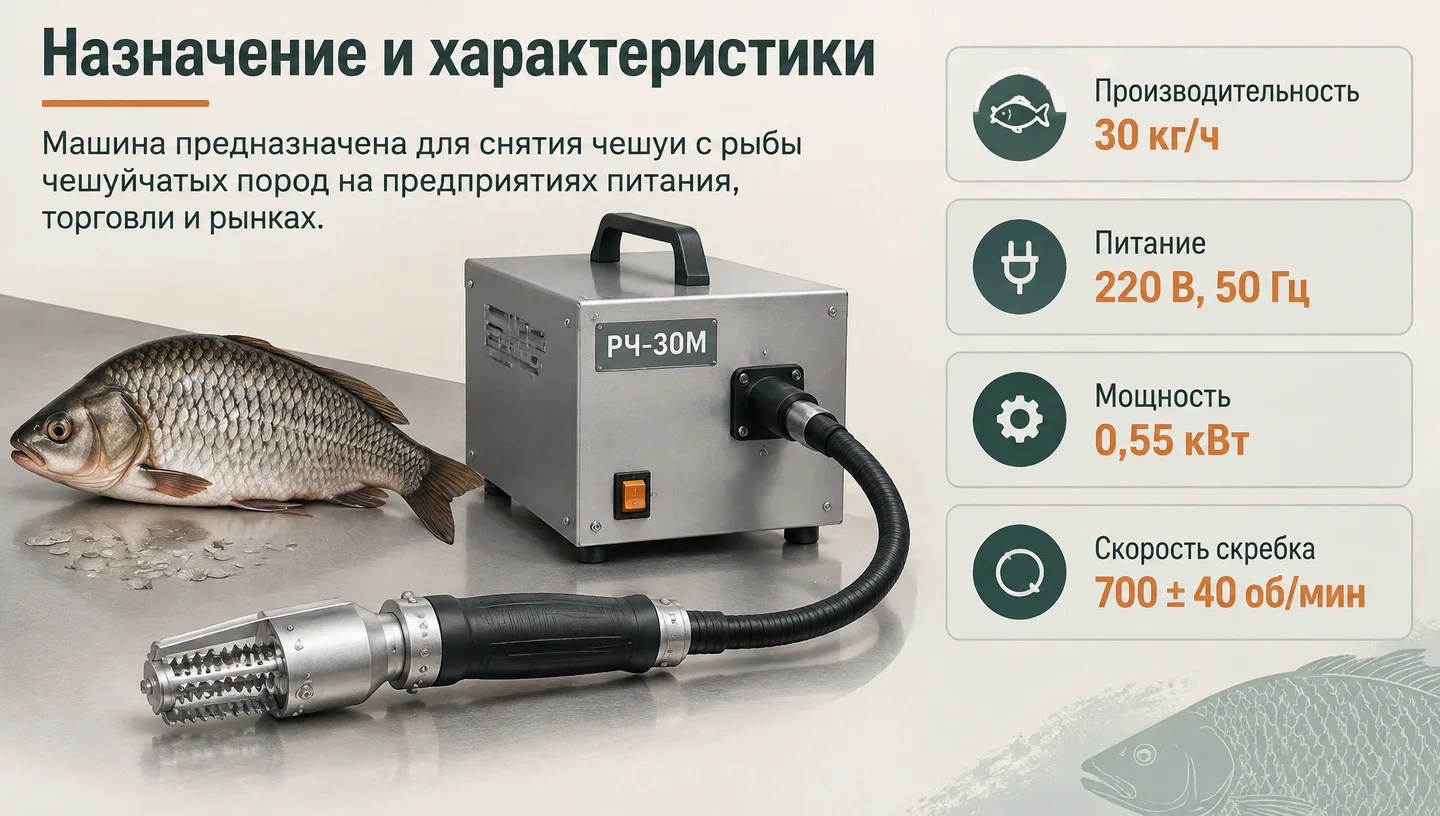

Назначение и характеристики

Машина предназначена для снятия чешуи с рыбы чешуйчатых пород на предприятиях питания, торговли и рынках. Производительность: до 30 кг/ч. Питание: 220 В, 50 Гц. Мощность двигателя: 0,55 кВт. Скорость скребка: 700 ± 40 об/мин. Производительность — 30 кг/ч Питание — 220 В, 50 Гц Мощность — 0,55 кВт Скорость скребка — 700 ± 40 об/мин

Подсказка для выступления

Объясни, что производительность — техническое значение, а не гарантия одинакового результата при любых условиях. Скорость указана для рабочего органа, не для выходного вала привода.

4. Устройство и принцип работы

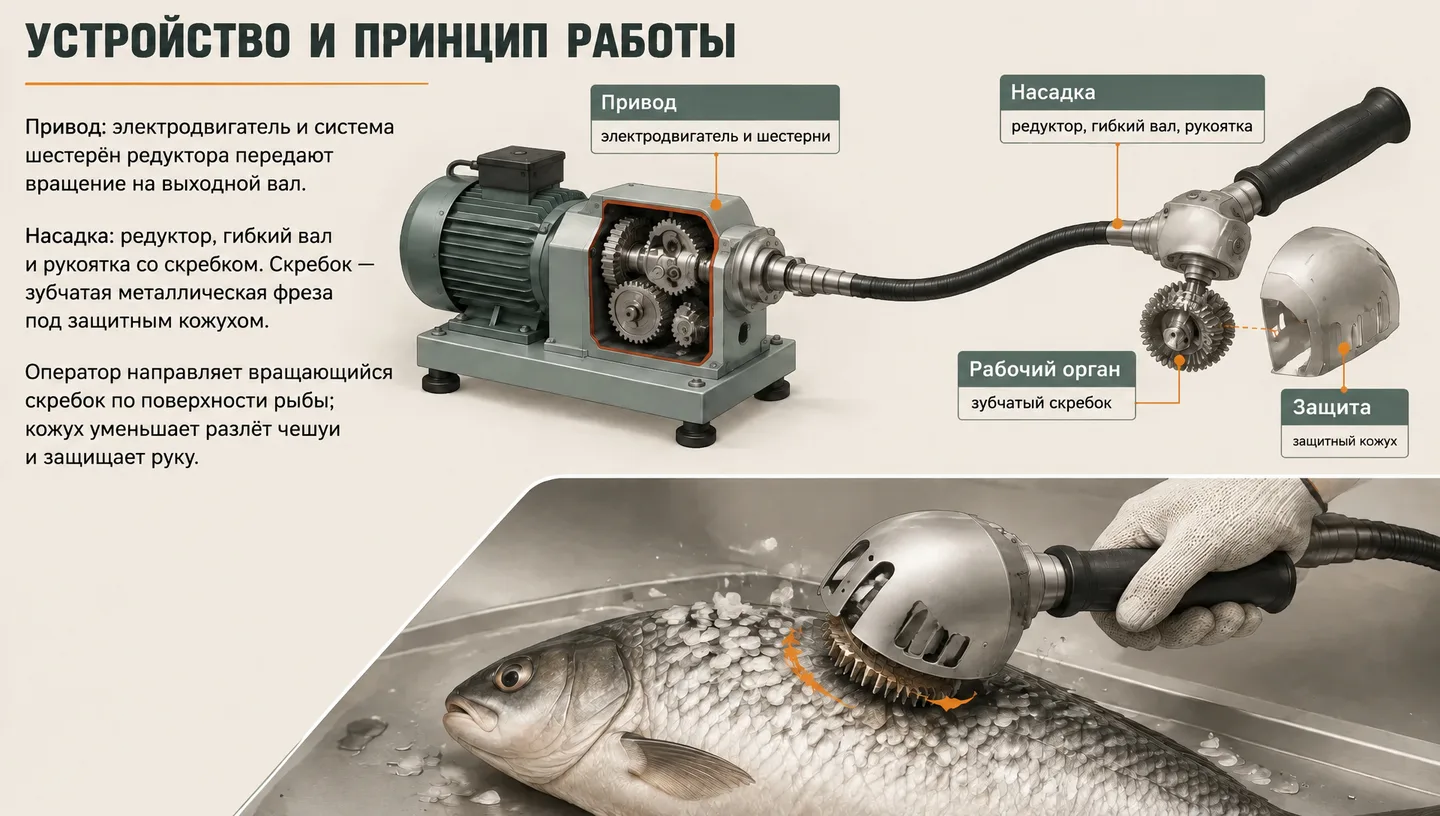

Устройство и принцип работы

Привод: электродвигатель и система шестерён редуктора передают вращение на выходной вал. Насадка: редуктор, гибкий вал и рукоятка со скребком. Скребок — зубчатая металлическая фреза под защитным кожухом. Оператор направляет вращающийся скребок по поверхности рыбы; кожух уменьшает разлёт чешуи и защищает руку. Привод — электродвигатель и шестерни Насадка — редуктор, гибкий вал, рукоятка Рабочий орган — зубчатый скребок Защита — кожух

Подсказка для выступления

Поясни, что шестерни редуктора передают вращение, а гибкий вал позволяет держать рукоятку отдельно от настольного привода. Скребок удаляет чешую зубчатой поверхностью; кожух ограничивает разлёт чешуи.

5. Техника безопасности

Техника безопасности

Перед включением проверь надёжность крепления насадки и наличие защитного кожуха. Работай только с заземлённой розеткой или заземлённой машиной. Не касайся острых рабочих граней скребка. Не снимай насадку при работающем двигателе. Перед очисткой и обслуживанием выключи машину и отключи её от сети. Режим работы: 30 минут работы, затем 15 минут перерыва. Работа — 30 мин Перерыв — 15 мин

Подсказка для выступления

Подчеркни опасность острых граней. В руководстве прямо запрещено работать без заземления и снимать насадку при работающем двигателе. Перед санитарной обработкой отключи машину от сети. Не подменяй инструктаж полноценным руководством по эксплуатации.

6. Неисправности: признаки и проверка

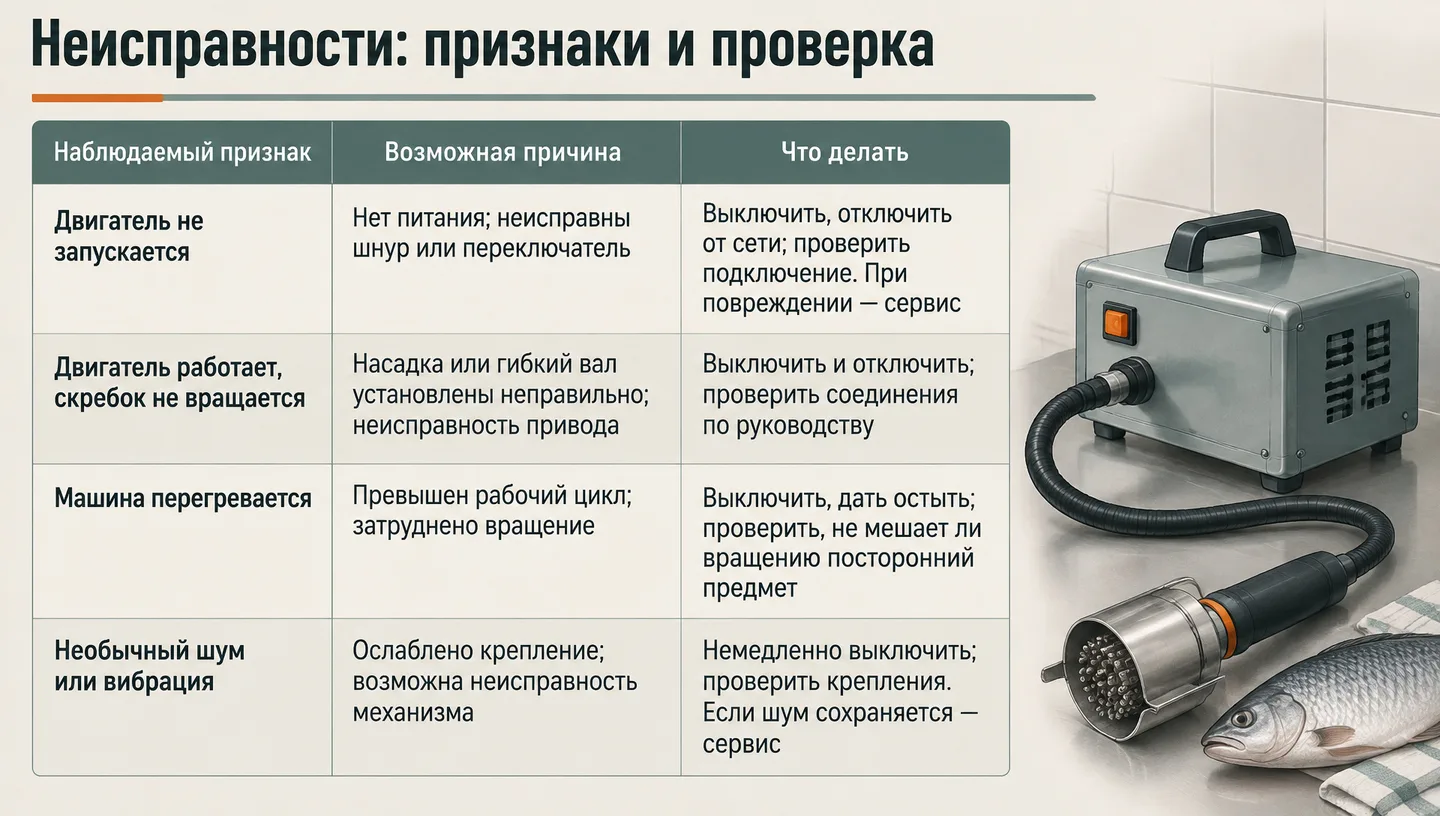

Неисправности: признаки и проверка

| Наблюдаемый признак | Возможная причина | Что делать | |---|---|---| | Двигатель не запускается | Нет питания; неисправны шнур или переключатель | Выключить, отключить от сети; проверить подключение. При повреждении — сервис | | Двигатель работает, скребок не вращается | Насадка или гибкий вал установлены неправильно; неисправность привода | Выключить и отключить; проверить соединения по руководству | | Машина перегревается | Превышен рабочий цикл; затруднено вращение | Выключить, дать остыть; проверить, не мешает ли вращению посторонний предмет | | Необычный шум или вибрация | Ослаблено крепление; возможна неисправность механизма | Немедленно выключить; проверить крепления. Если шум сохраняется — сервис | Столбец — Признак Столбец — Возможная причина Столбец — Что делать

Подсказка для выступления

В предоставленном руководстве нет готовой таблицы конкретных неисправностей с причинами и ремонтом. Поэтому таблица — осторожные ориентиры для первичной проверки, не официальная диагностическая карта изготовителя. При любой проверке сначала выключить и отключить машину; внутренний ремонт поручать специалисту.
