Устройство капилляропрерывающих прослоек

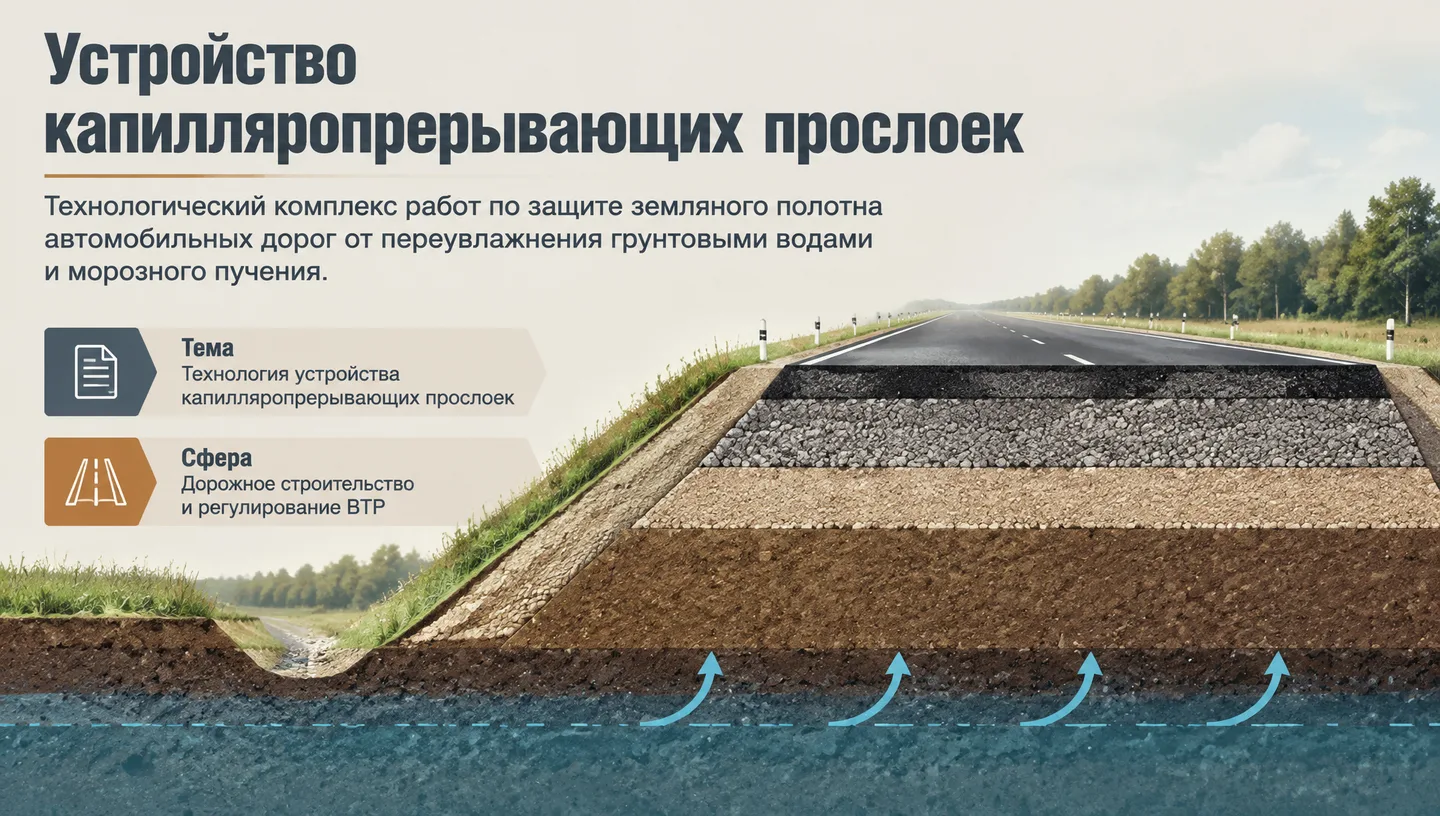

Технологический комплекс работ по защите земляного полотна автомобильных дорог от переувлажнения грунтовыми водами и морозного пучения. Тема — Технология устройства капилляропрерывающих прослоек Сфера — Дорожное строительство и регулирование ВТР

Смотреть слайды

Готовая презентация

6 слайдов · PDF и PowerPoint

Скачать PDF Скачать PowerPoint

Бесплатно после входа.

Собрать свою презентацию по этой теме →

В этой презентации

Слайд 2Проблема капиллярного увлажнения грунтов Слайд 3Назначение и принцип действия прослойки Слайд 6Материалы для зернистых прослоек

Слайды и пояснения

Показать план

План презентации

1. Устройство капилляропрерывающих прослоек

Подсказка для выступления

Здравствуйте! Сегодня мы детально разберем технологию устройства капилляропрерывающих прослоек в дорожных конструкциях. Это один из важнейших элементов управления водно-тепловым режимом земляного полотна, обеспечивающий надежность дорожной одежды.

2. Проблема капиллярного увлажнения грунтов

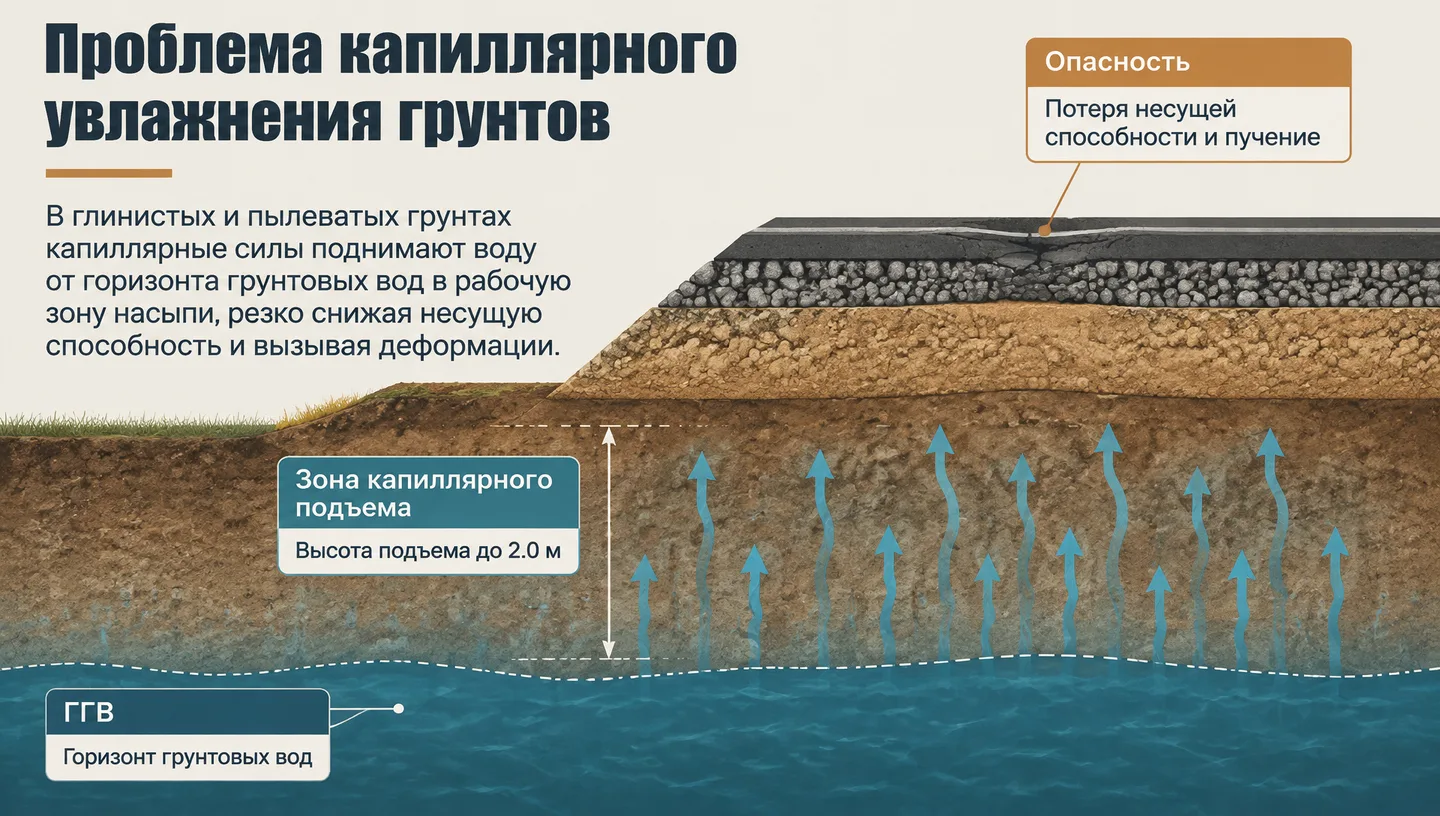

В глинистых и пылеватых грунтах капиллярные силы поднимают воду от горизонта грунтовых вод в рабочую зону насыпи, резко снижая несущую способность и вызывая деформации. ГГВ — Горизонт грунтовых вод Зона капиллярного подъема — Высота подъема до 2.0 м Опасность — Потеря несущей способности и пучение

Подсказка для выступления

Обратите внимание на физику процесса: в пылеватых суглинках и супесях высота капиллярного поднятия может достигать 1,5–2,5 метров. При близком залегании грунтовых вод влага непрерывно поступает в верхнюю зону насыпи, вызывая ее переувлажнение и морозное пучение при замерзании.

3. Назначение и принцип действия прослойки

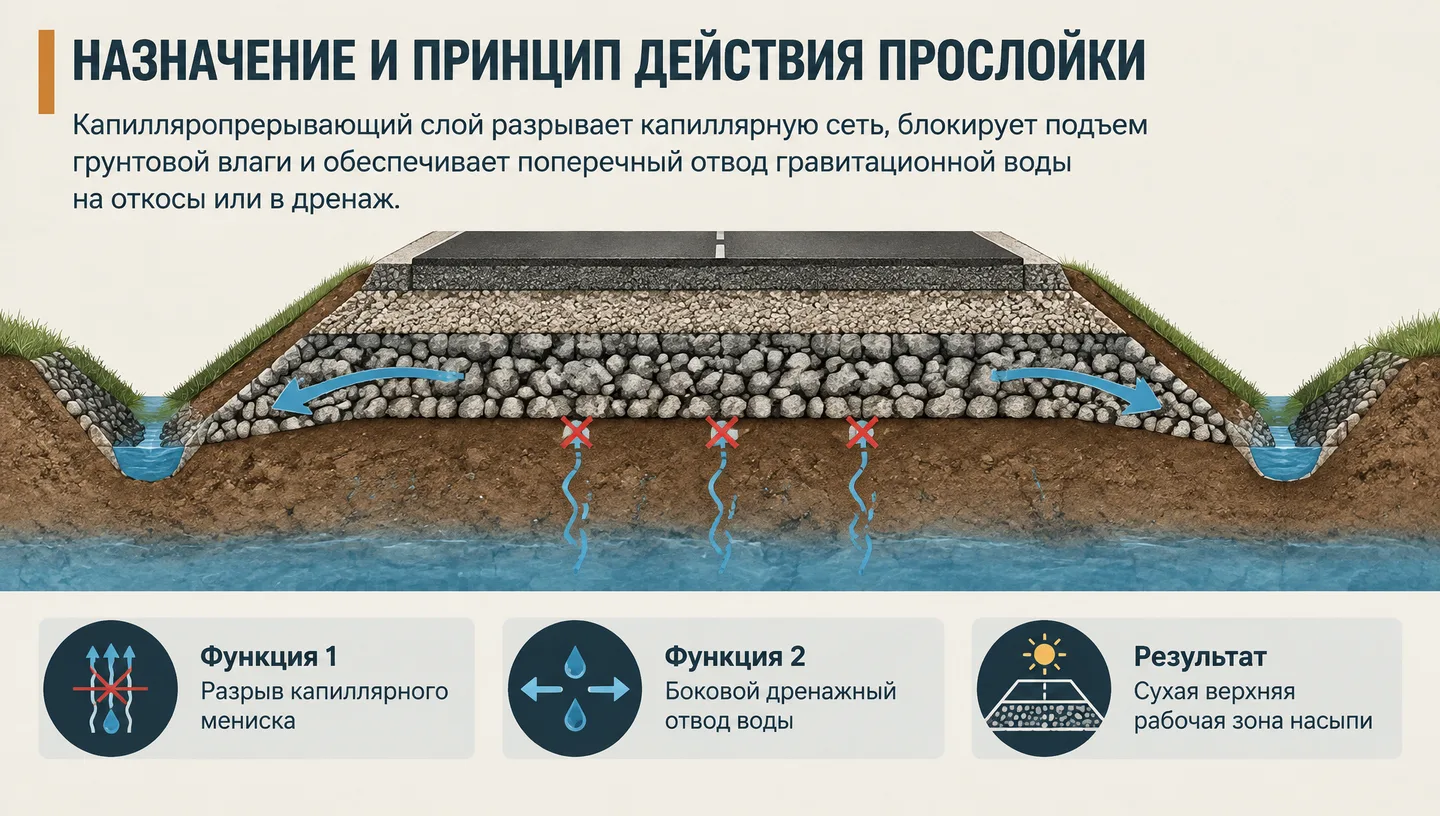

Капилляропрерывающий слой разрывает капиллярную сеть, блокирует подъем грунтовой влаги и обеспечивает поперечный отвод гравитационной воды на откосы или в дренаж. Функция 1 — Разрыв капиллярного мениска Функция 2 — Боковой дренажный отвод воды Результат — Сухая верхняя рабочая зона насыпи

Подсказка для выступления

Главная задача прослойки — создать барьер с размером пор, в котором капиллярные силы не могут удержать и поднять воду. Кроме того, слой работает как дренаж, сбрасывая излишки гравитационной воды по уклону за пределы земляного полотна.

4. Геометрические параметры и размещение в насыпи

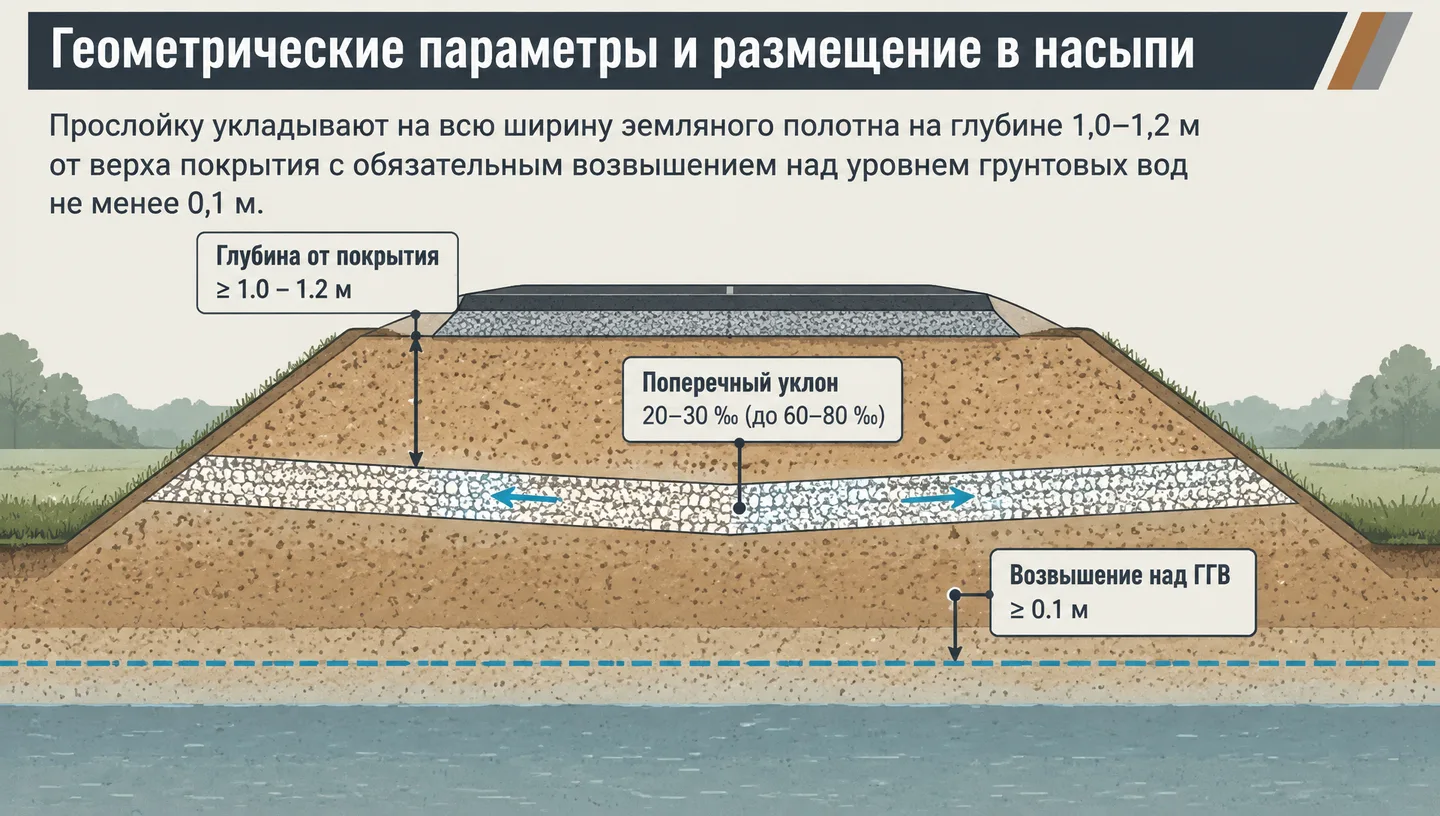

Прослойку укладывают на всю ширину земляного полотна на глубине 1,0–1,2 м от верха покрытия с обязательным возвышением над уровнем грунтовых вод не менее 0,1 м. Глубина от покрытия — ≥ 1.0 – 1.2 м Возвышение над ГГВ — ≥ 0.1 м Поперечный уклон — 20–30 ‰ (до 60–80 ‰)

Подсказка для выступления

Нормативная глубина заложения капилляропрерывателя составляет не менее 1,0–1,2 метра от поверхности покрытия. Очень важно выдерживать возвышение низа прослойки над расчетным горизонтом грунтовых вод не менее 10 сантиметров.

5. Классификация конструкций капилляропрерывателей

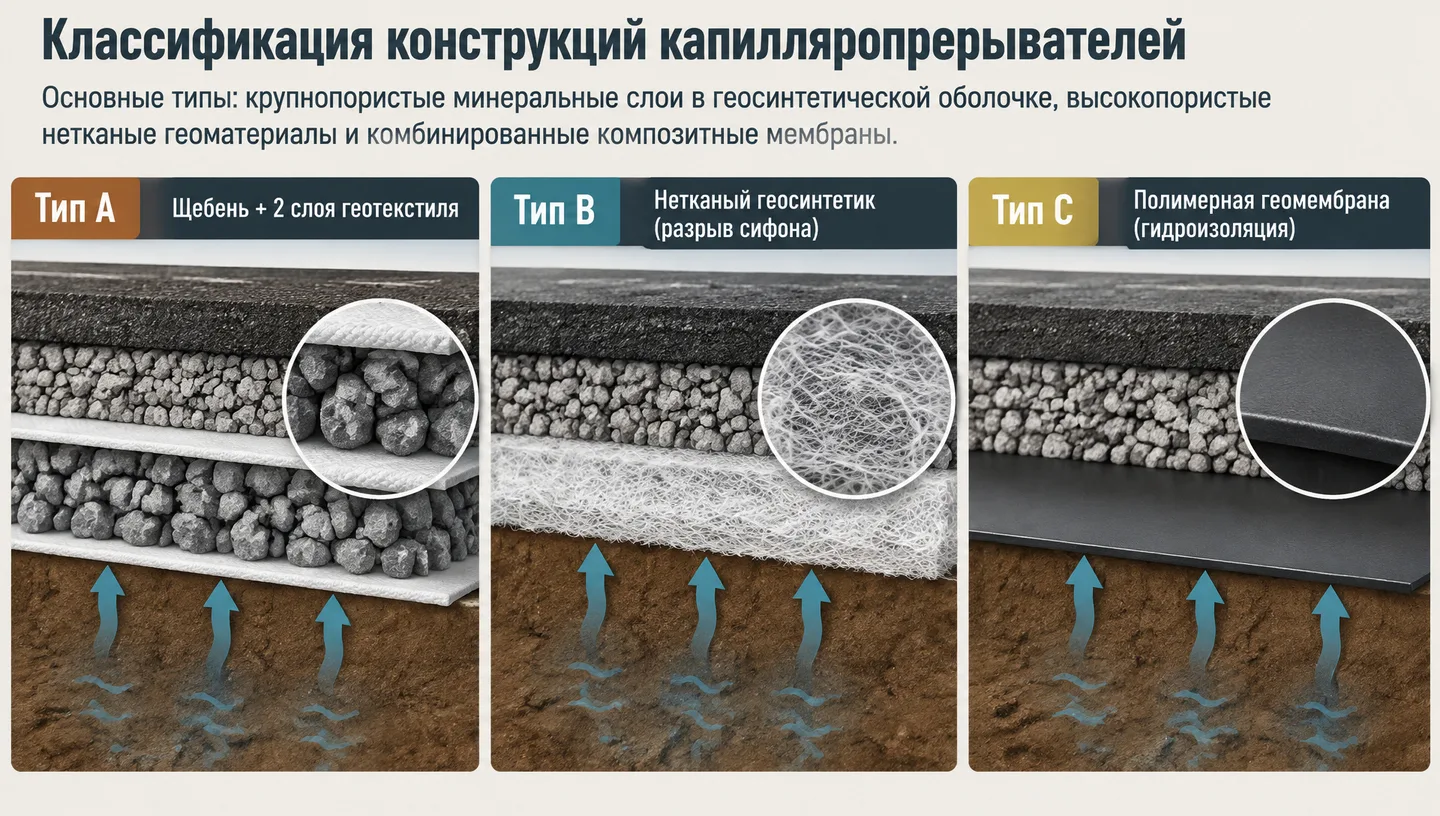

Основные типы: крупнопористые минеральные слои в геосинтетической оболочке, высокопористые нетканые геоматериалы и комбинированные композитные мембраны. Тип A — Щебень + 2 слоя геотекстиля Тип B — Нетканый геосинтетик (разрыв сифона) Тип C — Полимерная геомембрана (гидроизоляция)

Подсказка для выступления

В дорожной практике используются три основные схемы: традиционный щебеночный сэндвич с двумя слоями геотекстиля, монослой из плотного нетканого геосинтетика типа бидим и гидроизолирующие полимерные мембраны.

6. Материалы для зернистых прослоек

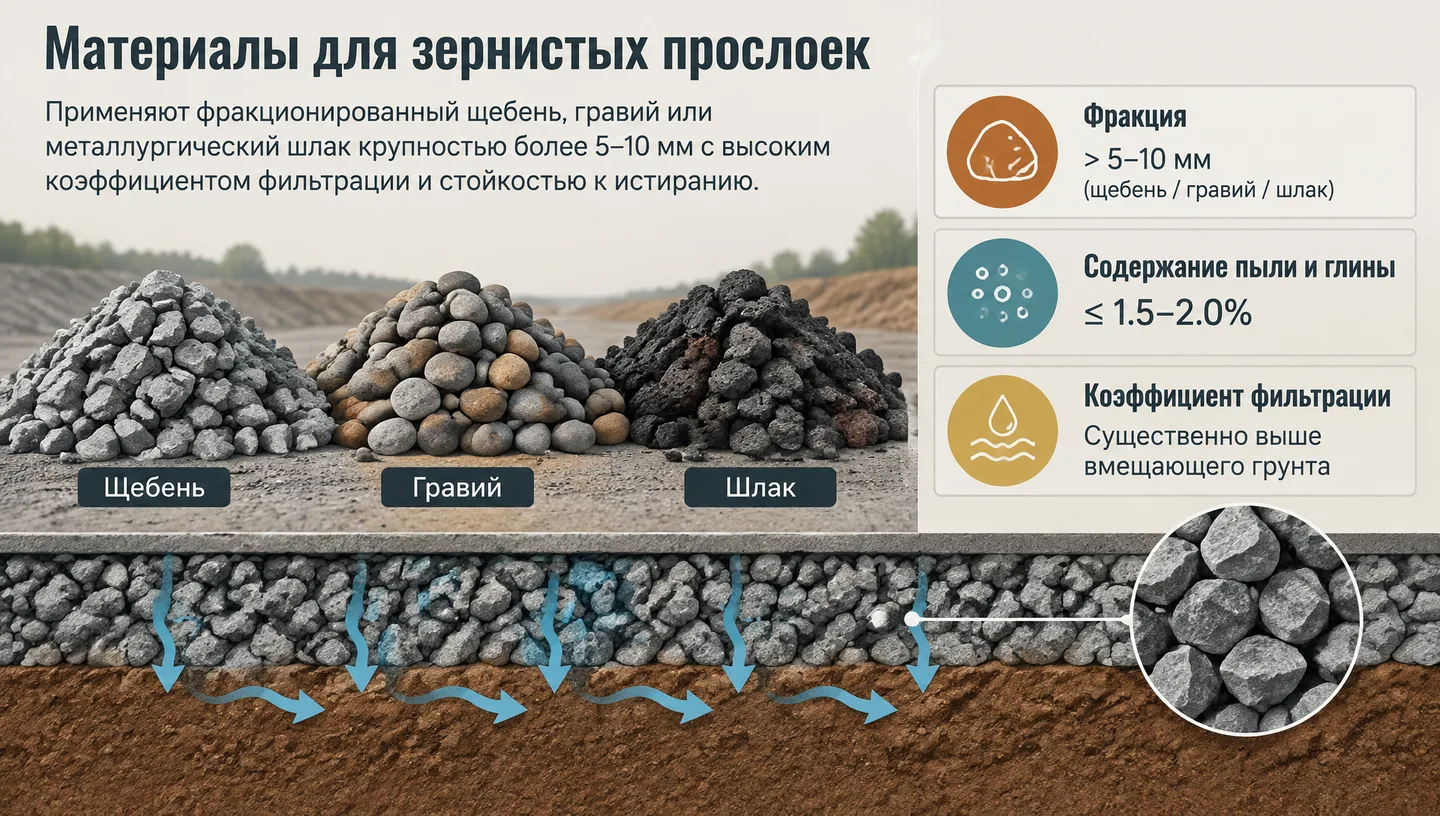

Применяют фракционированный щебень, гравий или металлургический шлак крупностью более 5–10 мм с высоким коэффициентом фильтрации и стойкостью к истиранию. Фракция — > 5–10 мм (щебень / гравий / шлак) Содержание пыли и глины — ≤ 1.5–2.0% Коэффициент фильтрации — Существенно выше вмещающего грунта

Подсказка для выступления

Для минеральной прослойки используют щебень, гравий или доменный шлак. Ключевое требование — размер зерен более 5–10 мм и отсутствие пылевато-глинистых частиц, которые могли бы забить поры и возобновить капиллярность.
