Что такое электромобиль?
Слайды и пояснения открыты без входа. Для скачивания PDF или PowerPoint понадобится войти.
Смотреть слайды
План презентации

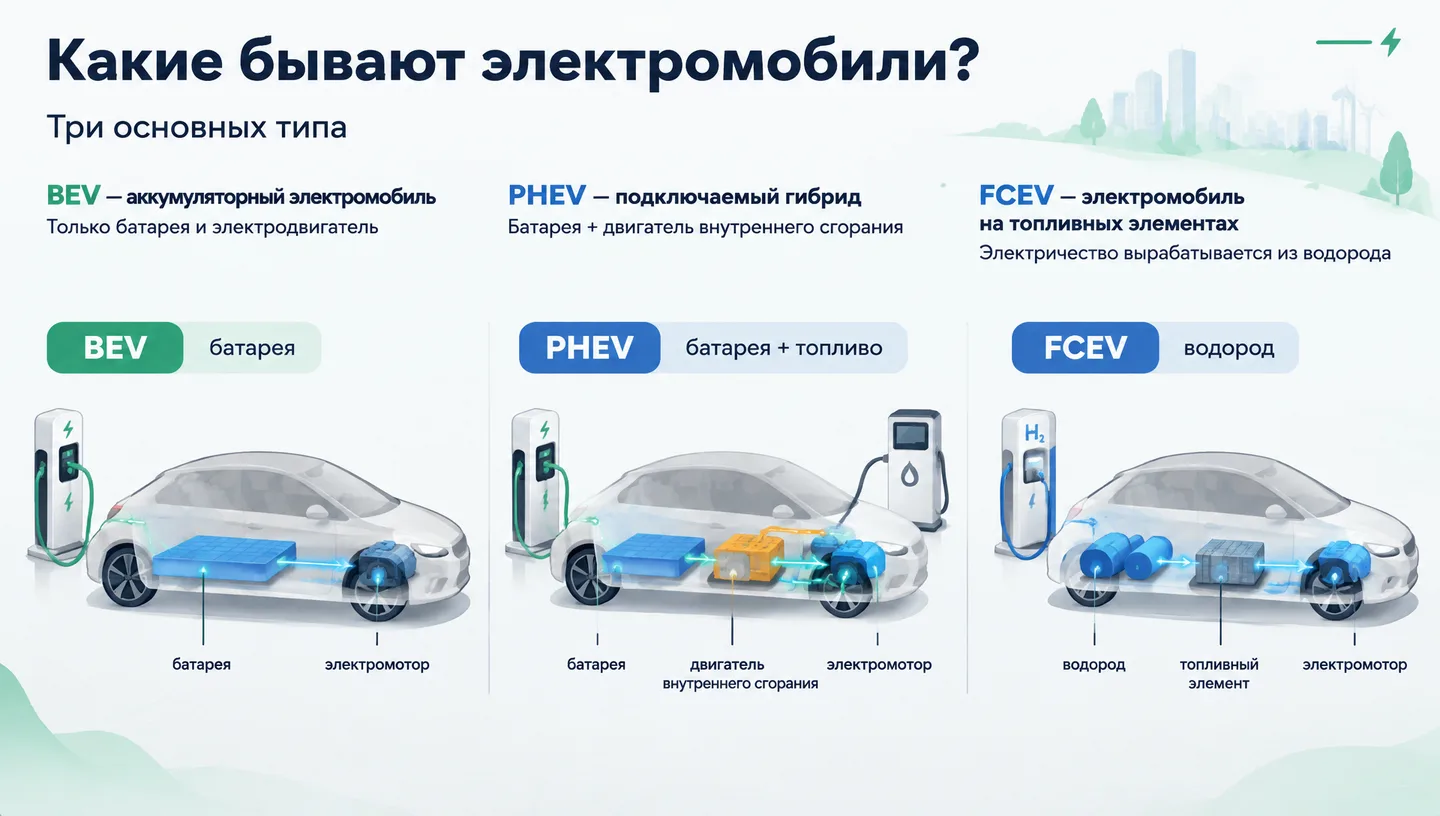

2. Какие бывают электромобили?
Три основных типа BEV — аккумуляторный электромобиль Только батарея и электродвигатель PHEV — подключаемый гибрид Батарея + двигатель внутреннего сгорания FCEV — электромобиль на топливных элементах Электричество вырабатывается из водорода BEV — батарея PHEV — батарея + топливо FCEV — водород
BEV — полностью электрический автомобиль. PHEV сочетает электропривод и двигатель внутреннего сгорания. FCEV вырабатывает электричество в топливных элементах, используя водород. В повседневной речи под электромобилем чаще всего имеют в виду BEV.

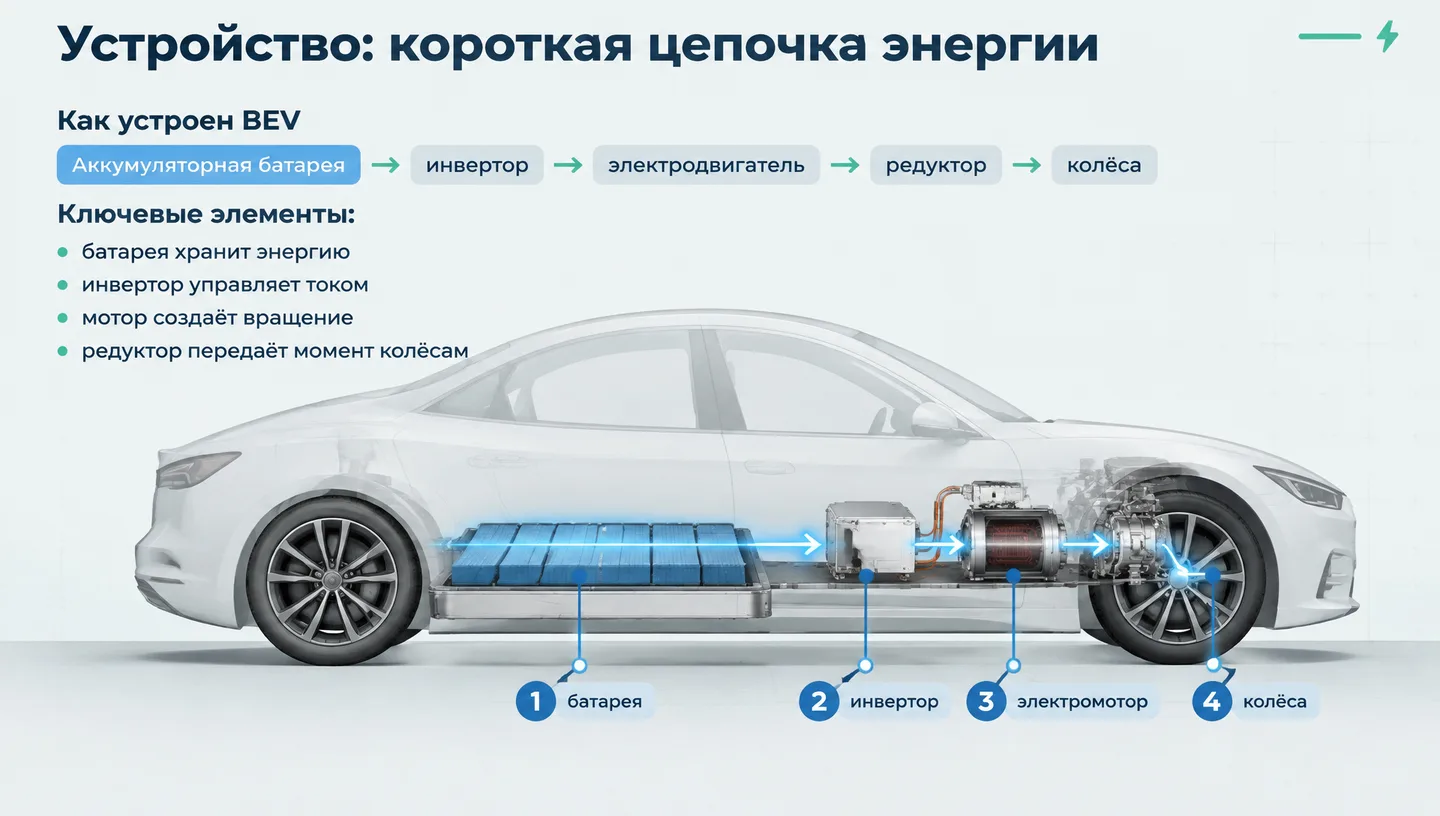

3. Устройство: короткая цепочка энергии
Как устроен BEV Аккумуляторная батарея → инвертор → электродвигатель → редуктор → колёса Ключевые элементы: • батарея хранит энергию • инвертор управляет током • мотор создаёт вращение • редуктор передаёт момент колёсам 1 — батарея 2 — инвертор 3 — электромотор 4 — колёса
Главная цепочка преобразования энергии выглядит так: батарея хранит электричество, инвертор управляет его подачей, электромотор превращает электрическую энергию во вращение, а редуктор передаёт крутящий момент колёсам. В отличие от многих автомобилей с ДВС, обычно не нужна многоступенчатая коробка передач.

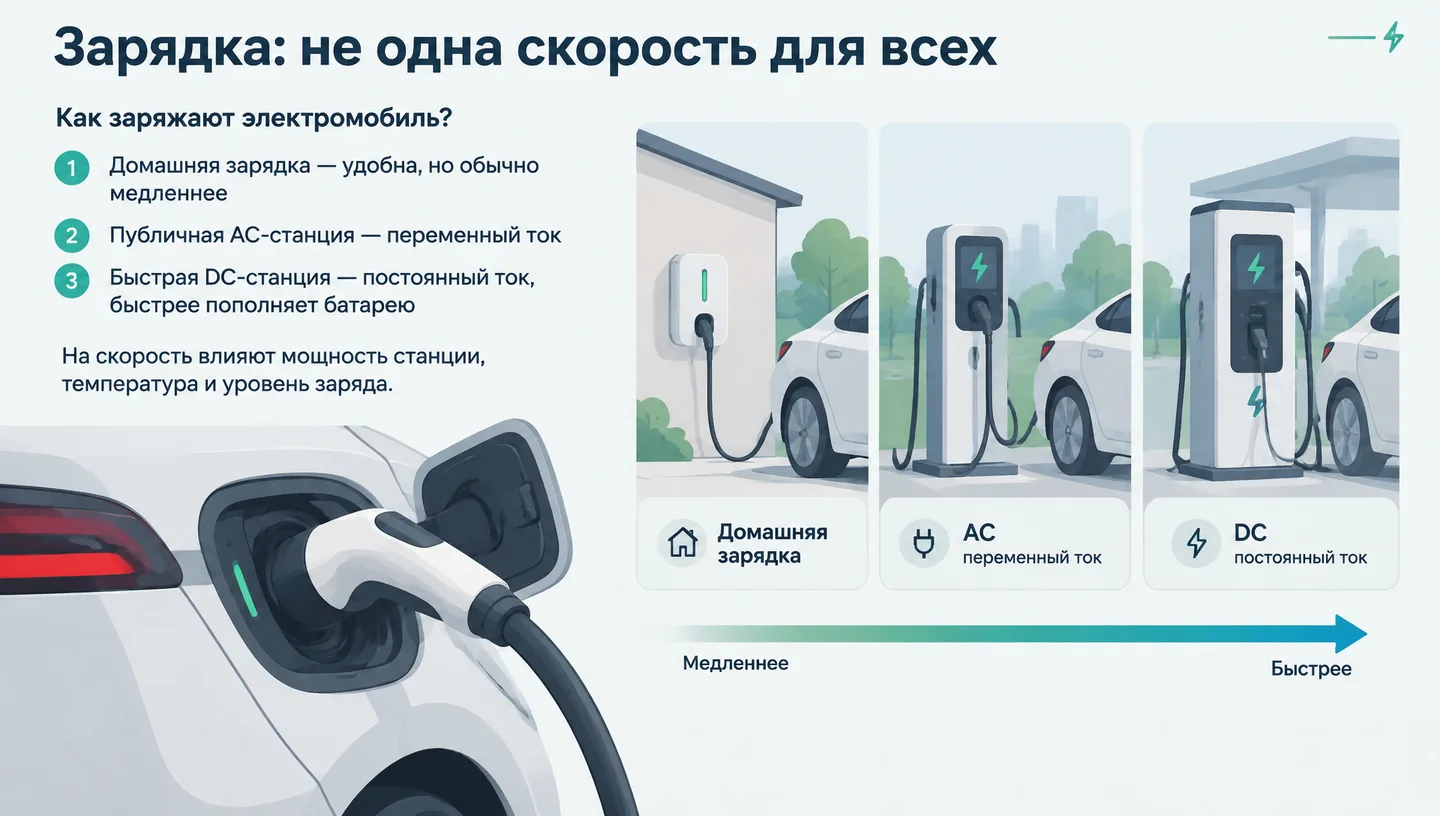

4. Зарядка: не одна скорость для всех
Как заряжают электромобиль? 1. Домашняя зарядка — удобна, но обычно медленнее 2. Публичная AC-станция — переменный ток 3. Быстрая DC-станция — постоянный ток, быстрее пополняет батарею На скорость влияют мощность станции, температура и уровень заряда. AC — переменный ток DC — постоянный ток
При зарядке переменный ток из бытовой сети преобразуется бортовым зарядным устройством в постоянный ток для батареи. На быстрых станциях постоянного тока преобразование происходит в самой станции, поэтому заряд идёт напрямую к батарее. Реальное время зависит от мощности станции, автомобиля, температуры и текущего уровня заряда.

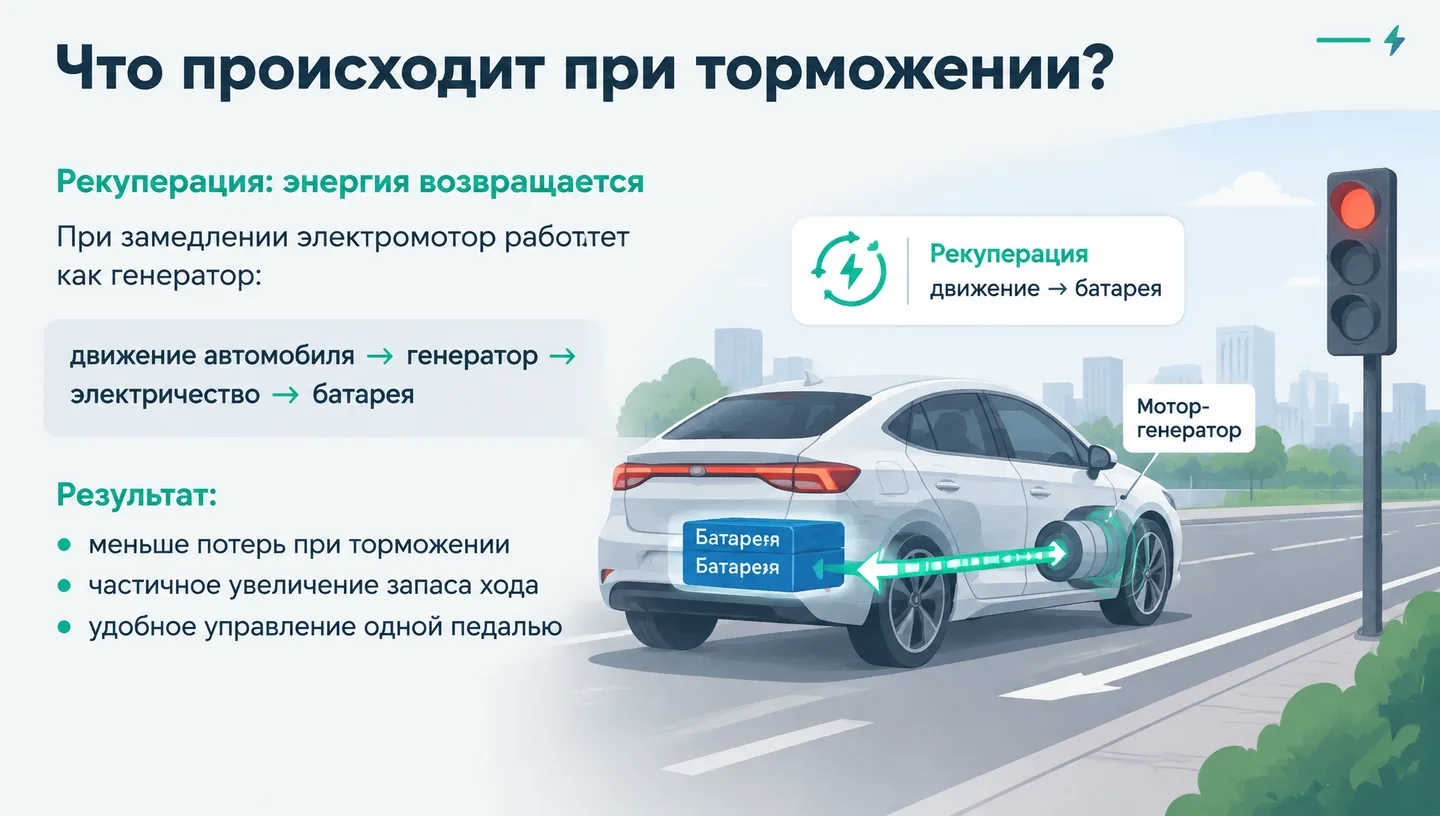

5. Что происходит при торможении?
Рекуперация: энергия возвращается При замедлении электромотор работает как генератор: движение автомобиля → генератор → электричество → батарея Результат: • меньше потерь при торможении • частичное увеличение запаса хода • удобное управление одной педалью Рекуперация — движение → батарея
Рекуперация не создаёт энергию из ничего: она возвращает в батарею часть энергии движения, которая при обычном торможении превращалась бы в тепло. Поэтому эффект особенно заметен в городе с частыми замедлениями. На трассе торможений меньше, поэтому рекуперация используется реже.

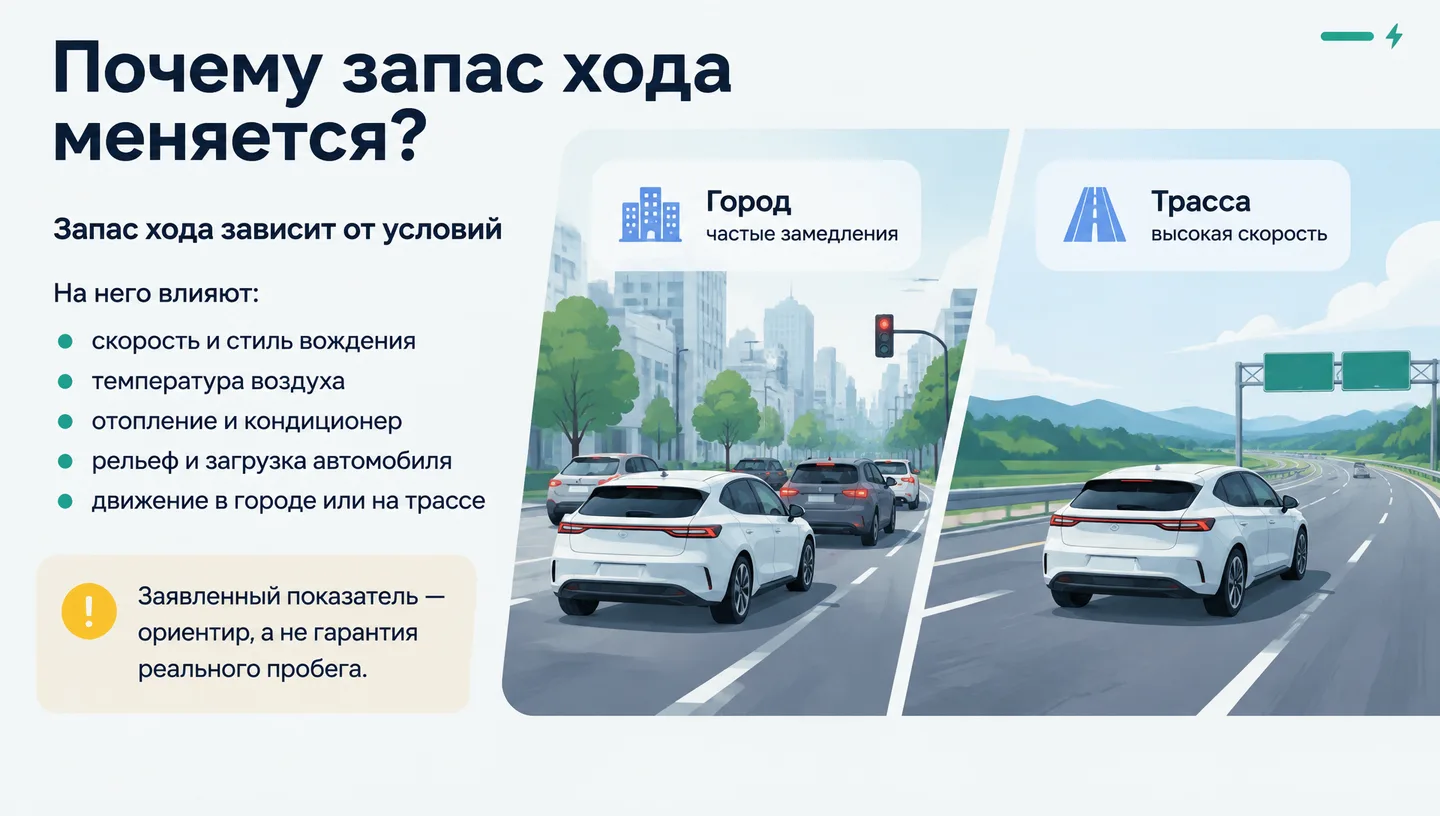

6. Почему запас хода меняется?
Запас хода зависит от условий На него влияют: • скорость и стиль вождения • температура воздуха • отопление и кондиционер • рельеф и загрузка автомобиля • движение в городе или на трассе Заявленный показатель — ориентир, а не гарантия реального пробега. Город — частые замедления Трасса — высокая скорость
Запас хода — это расстояние на полном заряде, но оно не является постоянной величиной. Лабораторные циклы измерений не полностью повторяют реальную поездку. На результат влияют скорость, температура, рельеф, стиль вождения, отопление и кондиционер.

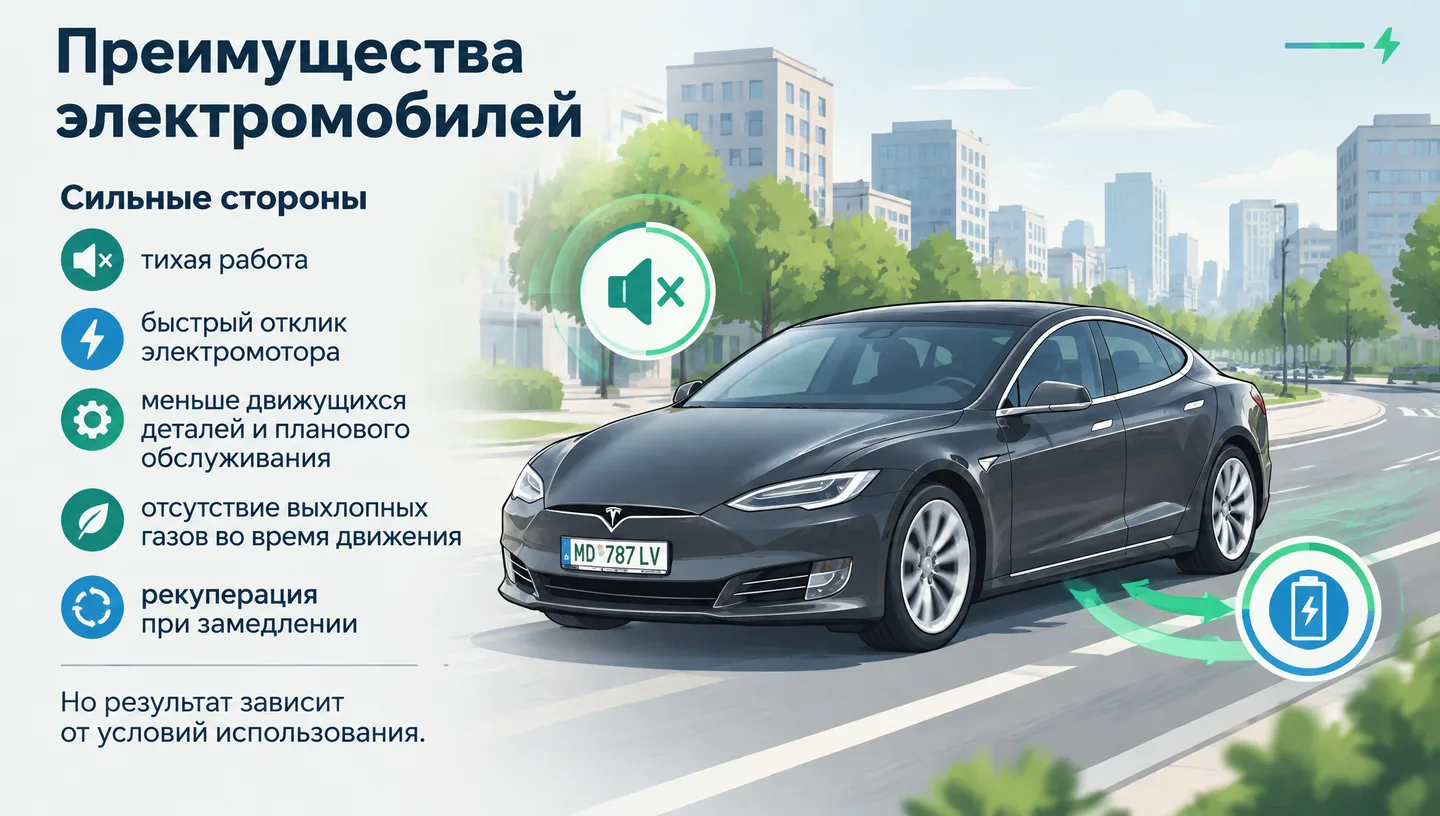

7. Преимущества электромобилей
Сильные стороны • тихая работа • быстрый отклик электромотора • меньше движущихся деталей и планового обслуживания • отсутствие выхлопных газов во время движения • рекуперация при замедлении Но результат зависит от условий использования.
Преимущества не означают, что электромобиль подходит для любой поездки. Их нужно оценивать вместе с условиями зарядки, климатом и маршрутом. Экологический эффект зависит в том числе от того, как производится электроэнергия.

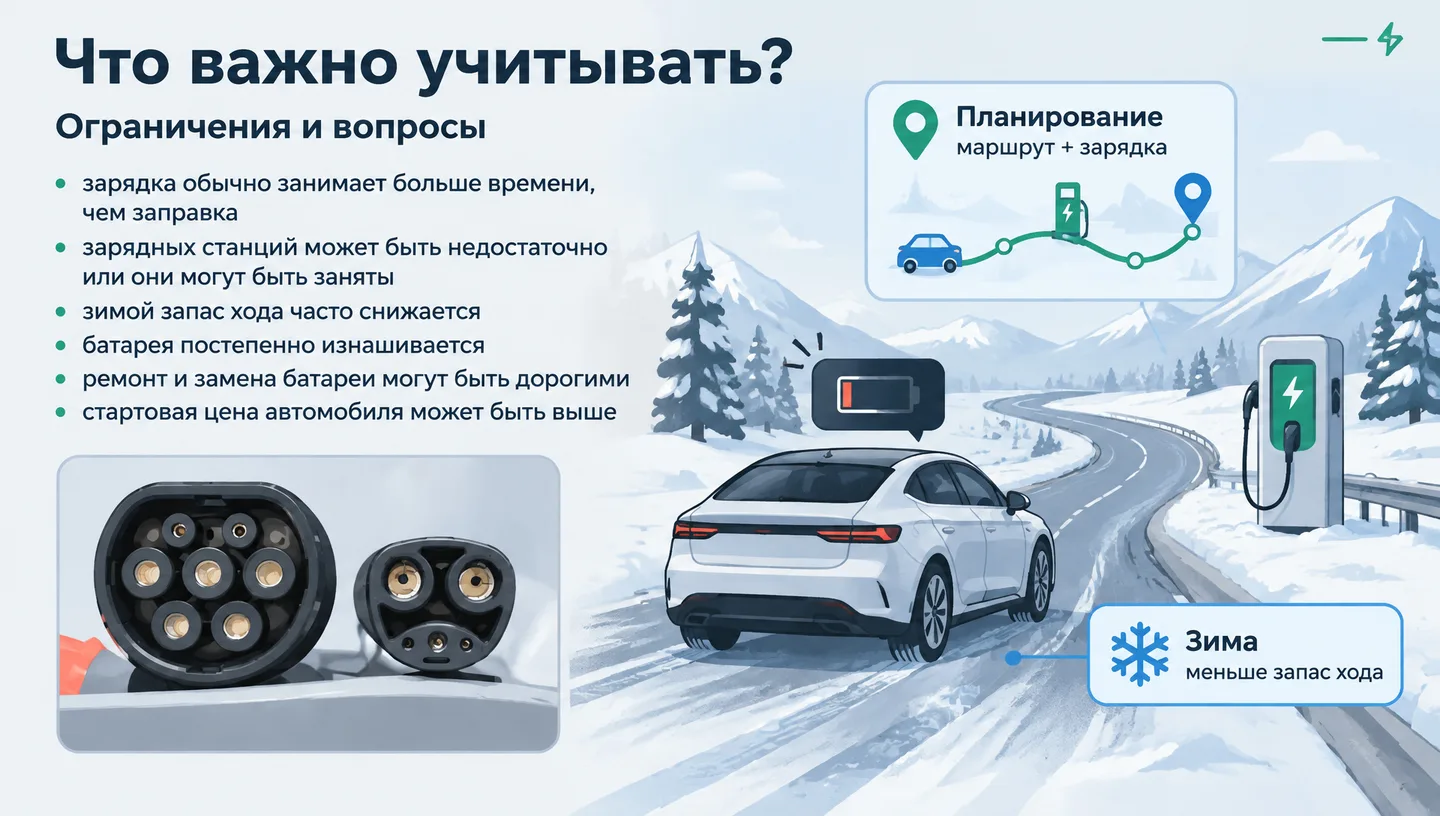

8. Что важно учитывать?
Ограничения и вопросы • зарядка обычно занимает больше времени, чем заправка • зарядных станций может быть недостаточно или они могут быть заняты • зимой запас хода часто снижается • батарея постепенно изнашивается • ремонт и замена батареи могут быть дорогими • стартовая цена автомобиля может быть выше Планирование — маршрут + зарядка Зима — меньше запас хода
Основные ограничения связаны не только с самим автомобилем, но и с инфраструктурой. Перед поездкой важно учитывать доступность зарядных станций, время ожидания и влияние холода на запас хода. Батарея также постепенно теряет часть ёмкости с возрастом.

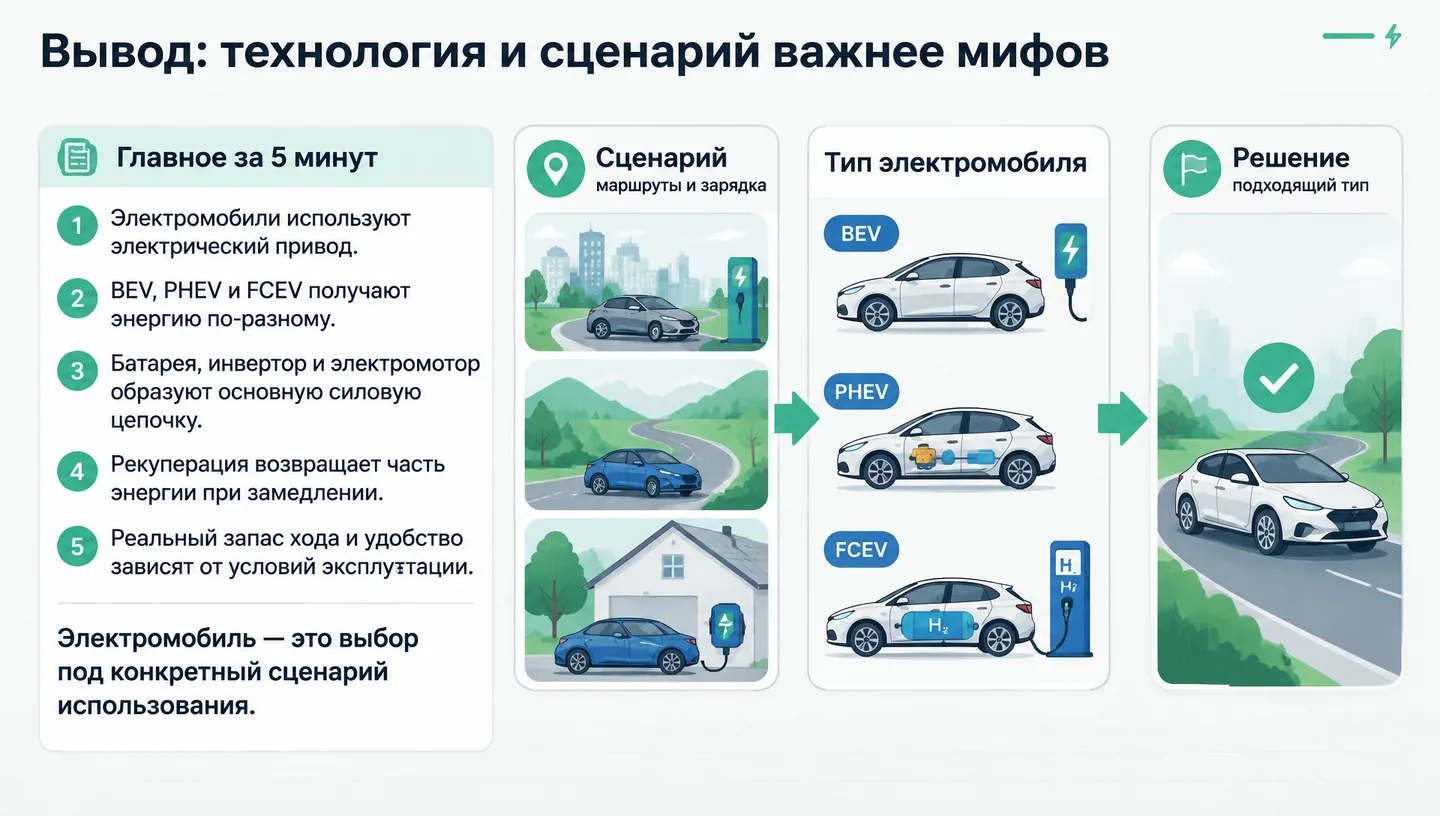

9. Вывод: технология и сценарий важнее мифов
Главное за 5 минут 1. Электромобили используют электрический привод. 2. BEV, PHEV и FCEV получают энергию по-разному. 3. Батарея, инвертор и электромотор образуют основную силовую цепочку. 4. Рекуперация возвращает часть энергии при замедлении. 5. Реальный запас хода и удобство зависят от условий эксплуатации. Электромобиль — это выбор под конкретный сценарий использования. Сценарий — маршруты и зарядка Решение — подходящий тип
Главный вывод: электромобиль — не просто автомобиль без бензина, а другая система хранения и преобразования энергии. При выборе нужно сопоставить тип автомобиля, ежедневный маршрут, возможность зарядки, климат и бюджет.
